Обзор и тестирование материнской платы ASUS ROG Maximus X Apex (страница 6)

Память, периферийные разъемы и контроллеры

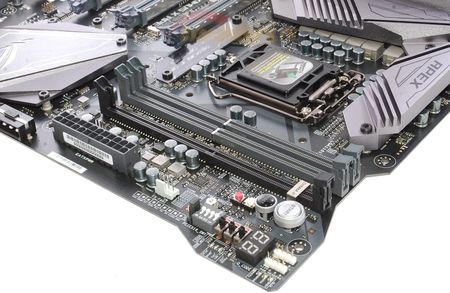

Увы, но даже использование более широкого форм-фактора Extended ATX не помогло сохранить на плате четыре слота памяти – слот ASUS ROG DIMM.2, переключатели, индикатор POST-кодов, кнопки управления забрали под себя слишком много места. В итоге пользователям придется обходиться только двумя.

Но нужно понимать, что рассматриваемая плата ориентирована в первую очередь на оверклокинг, а не на «бытовое использование» и тут четыре модуля памяти – в буквальном смысла палки в колеса: с таким количеством модулей контроллеру памяти в процессоре работать тяжелее и частотный потенциал сокращается. Поэтому действия инженеров ASUS вполне логичны.

Заявляется твердая поддержка частот 2133/2400/2666 МГц – согласно спецификациям Intel. В режиме разгона ASUS обещает достижение 4500 МГц, по факту в BIOS присутствуют множители памяти до 8533 МГц включительно. И тут есть свои нюансы: тут не только нужна соответствующая память, но и не всякий процессор Coffee Lake способен даже на 4133 МГц, причем встречаются экземпляры с нерабочими множителями памяти вроде 4266 (хотя на этот случай на ASUS ROG Maximus X Apex реализована поддержка разгона по базовой частоте).

Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края, при это расстояние до верхнего PEG таково, что проблем при установке длинномерных видеокарт не возникло, даже если бы защелки были классическими с обоих концов слотов.

Дефицит места привел к тому, что традиционная для плат ASUS кнопка «MEM_OK», позволяющая запустить плату при проблемах с памятью в номинальном режиме, вынесена на нижний край платы.

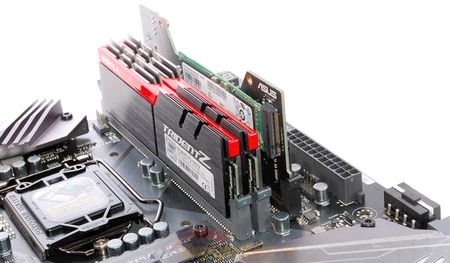

Инженерам ASUS нужно отдать должное: даже при дефиците места они не стали экономить миллиметры и при использовании модулей памяти с массивными радиаторами не возникает конфликтов (мне уже доводилось сталкиваться с платами, где имеющиеся у меня модули G.Skill просто не влезали).

А вот с отводом тепла от накопителей (или других плат расширения M.2) могут возникнуть проблемы: на обращенной в сторону процессорного разъема плате расширения поместится лишь небольшой радиатор. Впрочем, и тут инженеры ASUS отличились предусмотрительностью: на модуле есть отверстия, а в комплекте материнской платы имеется крепеж для установки вентилятора.

Модуль поддерживает установку плат расширения M.2 типоразмеров 2230, 2242, 2260, 2280 и 22110 с интерфейсами PCIe 3.0 x4 и PCIe 3.0 x4 и SATA3 с другой. На модуле имеется два собственных разъема для подключения термопар.

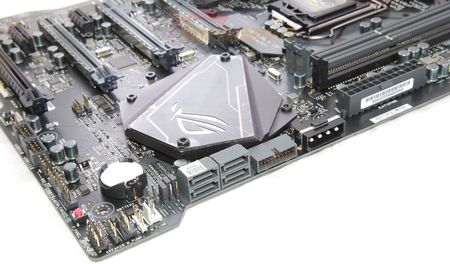

Ниже, под разъемом основного питания ATX, расположились:

• Разъем Molex для подачи дополнительного питания на слоты PEG при использовании нескольких видеокарт в сильном/экстремальном разгоне;
• Колодка USB 3.1 Gen1 («бывший» USB 3.0, переименованный некоторое время назад);
• Четыре SATA3.

Здесь мы также видим упор на рабочую функциональность, а не максимальную оснащенность – только четыре SATA3 и только одна колодка USB 3.1 (еще три колодки USB 2.0 на нижнем краю платы).

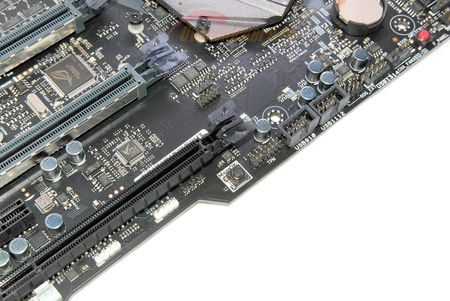

По нижнему краю платы мы найдем (справа налево):

• Колодку F_PANEL для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
• Кнопку переключения активной микросхемы BIOS;
• Разъем для подключения вентилятора;
• Колодка USB 2.0 для подключения двух портов (также данная колодка используется для подключения модуля ROG);
• Колодку для подключения модуля ROG;
• Две колодки для подключения портов USB 2.0 (по два на каждую колодку);
• Колодку для подключения модуля шифрования TPM;
• Кнопка MEM_OK
• Два разъема для подключения RGB-подсветки;
• Два разъема FS_FAN для подключения вентиляторов;
• Колодку фронтальной аудиопанели корпуса системного блока.
