Обзор и тестирование материнской платы ASUS ROG Maximus X Apex (страница 4)

Система охлаждения

ASUS ROG Maximus X Apex оснащена охлаждением набора системной логики, цепей питания процессора и сетевого контроллера Aquantia.

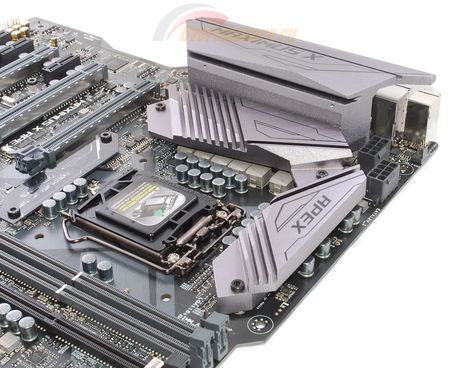

Радиатор набора системной логики крупный, монолитный, выполнен из алюминиевого сплава. В нем имеется «проем», закрытый полупрозрачной пластиковой заглушкой – через нее проходит свет от распаянных на плате светодиодов декоративной подсветки.

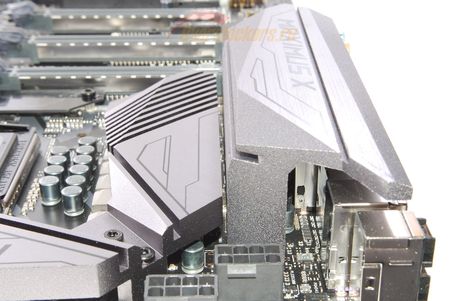

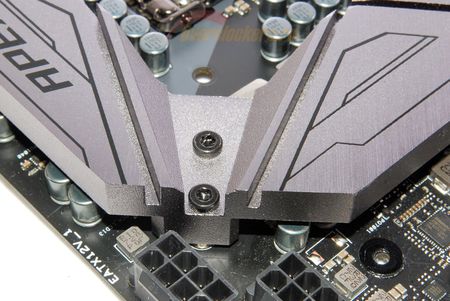

Радиатор цепей питания также монолитный и является единым целым, а не общность двух раздельных, соединенных теплотрубкой или вовсе пластиковым муляжом, как у… не станем указывать, кому интересно – найдет сам.

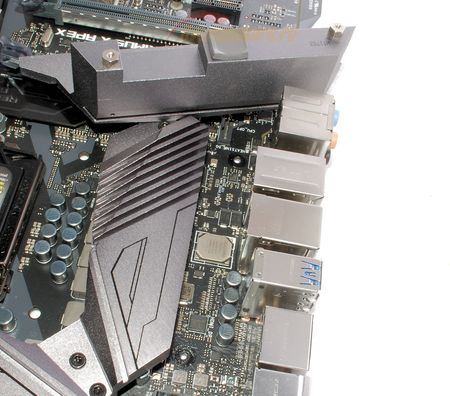

Отдельный радиатор установлен для отвода тепла от пятигигабитного сетевого контроллера Aquantia.

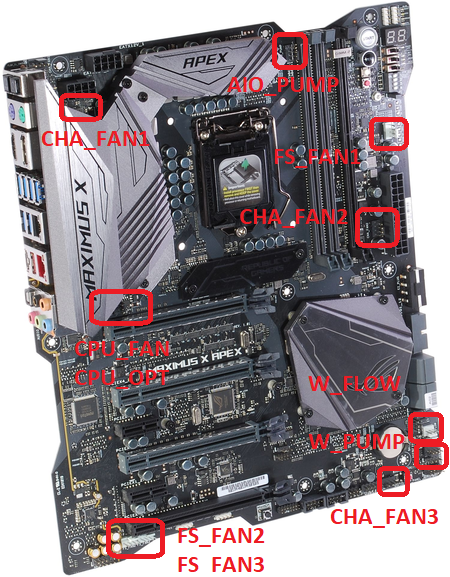

Для подключения систем охлаждения на плате установлено одиннадцать разъемов.

Плата умеет управлять оборотами четырехконтактных (ШИМ) и трех контактных вентиляторов на всех разъемах, кроме FS_FAN1-3, которые являются неуправляемыми (FS – от «Full Speed», по-английски – «полная скорость»). Разъемы FS_PUMP реализованы, например, на тот случай, когда плата находится на тестовом стенде и в ходе очередного эксперимента срочно понадобилось подключить вентилятор на полных оборотах, при этом эксперимент нельзя прерывать. Разъемы с пометкой «PUMP» в названии рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения, однако удивляет тот факт, что лишь W_PUMP имеет увеличенный лимит по току (3A), тогда как остальные – только 1А.

Разъем W_FLOW работает в группе с разъемами W_IN и W_OUT – к этим разъемам подключаются две термопары, которые измеряют температуры на входе и выходе из водоблока. Разница между этими температурами является значением, от которого отталкивается плата в процессе управления оборотами на разъеме W_FLOW.

Для настройки поведения вентиляторов в BIOS доступен выбор типа вентилятора/помпы (DC или ШИМ), три готовых профиля режимов работы («Стандартный», «Тихий», «Турбо») и один настраиваемый: различные уровни оборотов (от 60 до 100%) по достижению определенного настраиваемого по температуре порога (от 0° до 75° C).

Можно настроить две отдельные задержки реакции системы управления оборотами – на снижение и на повышение температуры (доступны значения 0, 12, 25, 51, 76, 102, 127, 153, 178 и 204 секунды). Для разъемов CHA_FAN1, CHA_FAN2 и CHA_FAN3 можно выбирать источник значения температуры, в роли которого могут использоваться датчики в процессоре, на материнской плате, в подсистеме питания процессора, в кристалле набора системной логики и выносные термопары.

Полной остановки испытуемых вентиляторов добиться не удалось (Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9). Немалую проблему добавили жуткие «тормоза» интерфейса в этом разделе. Такое впечатление, как будто играешь в игру-«шутер» с частотой обновления экрана 10-15 кадров в секунду.

Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.

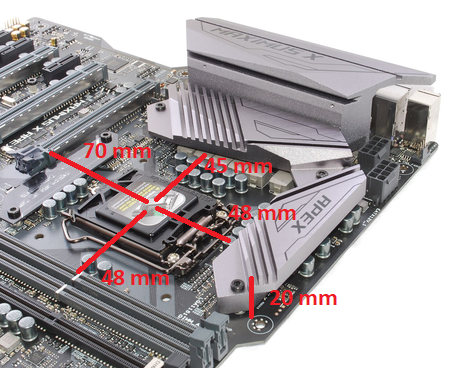

Системе охлаждения процессора необходимо вписываться в следующие габариты:
