Разгон процессора AMD Trinity. Воздух, вода и фреон (страница 4)

Тестовый стенд

Для тестирования был собран стенд со следующей конфигурацией:

• Материнская плата: MSI FM2-A85XA-G65;
• Процессор: AMD A10-5800K;
• Видеокарта: ATI Radeon HD 7770, для справки;
• Оперативная память: 2 модуля по 4 Гбайта, Patriot DDR3 1600 МГц (9-9-9-2-4);
• Жесткий диск: HDD WD5000AAKS, 500 Гбайт;
• Блок питания: Tagan 1100 Вт.

В процессе работы использовалось следующее программное обеспечение:

• Операционная система: Windows 7 x64 Ultimate;
• Драйвер видеокарты: AMD Catalyst 12.9 beta.

Вспомогательные утилиты:

• CPU-Z;
• GPU-z;
• LinX 0.6.4;
• FurMark 1.9.1.

Синтетические тесты:

• Super PI 1.5 XS;
• wPrime 2.09.

Прикладное программное обеспечение:

• Cinebench 11.5R.

Игровые тесты:

• 3DMark Vantage, профиль Performance;
• 3DMark 11, профиль Performance;
• Unigine Heaven 2, настройки по умолчанию, АА1;
• Far Cry 2 Benchmark Tool, D3D10, 1920x1080;
• Metro 2033 Benchmark, DX11, Medium;
• Aliens vs Predator Benchmark Tool, настройки по умолчанию;
• S.T.A.L.K.E.R.: Зов Припяти, настройки по умолчанию.

Испытание и разгон

Воздух

Для этого этапа тестирования на процессор был установлен кулер Thermalright Silver Arrow.

Кроме своей выдающейся производительности он известен также своим кривым основанием. Вернее, часто попадаются именно такие варианты.

И мой экземпляр не исключение. Подошва кулера слегка выгнута. Я не шлифую его только потому, что также часто встречаются процессоры с вогнутыми крышками. Подгонять подошву радиатора под каждый «камень» не выйдет, быстро кончится. На этот раз мне не повезло – крышка у AMD A10-5800K была абсолютно ровная. Ну, ничего страшного, тестирование вплотную приближено к реальным условиям. Будем помнить, что есть запас по возможности улучшения результатов.

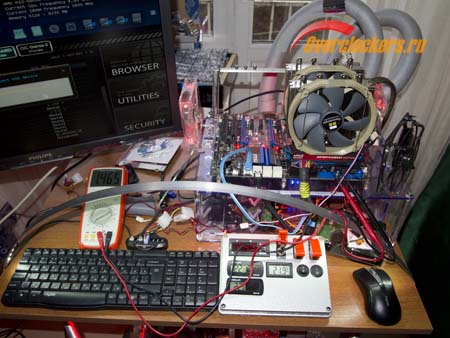

Ставлю стендовое «железо» на свой Bench Table.

Чиллер не подключен к воздушному кулеру, это обман зрения, а водоблок просто висит сзади. Все заработало почти без проблем. Пришлось сразу обновить BIOS. Со старой версией и драйвером с диска тесты вообще не проходили. Практически сразу перезагрузка. После пары таких перезагрузок появилось сильное подозрение в неисправности материнской платы. Но после обновления все заработало отлично.

Как известно, разгон это увеличение частоты плюс увеличение напряжения с обязательным контролем температуры разгоняемого объекта. Обычно самым точным инструментом измерения температуры процессора является программа, идущая в комплекте с материнской платой.

Я ее, естественно, тут же установил. А после установки мне эта программа сообщила, что это оборудование она не поддерживает! Вот это номер! Ничего страшного. Скачиваю последний вариант Control Center с сайта. Заработало. Но… Температура процессора 6 градусов по Цельсию. Я понимаю, что нагрузки на него почти нет, но и температура воздуха в комнате +23 градуса. Ладно. Понятно, что производителя мало интересует температура CPU, когда она далека от критической. Попробуем в нагрузке. Запускаю LinX и… Control Center впадает в ступор. Перестает реагировать на происходящее, причем температуры по его показаниям не меняются. Надо пробовать другие программы.

Хотя с AMD OverDrive еще веселее. Температура процессора в режиме «Рабочий стол» – ноль градусов. При разгоне с поднятием напряжения до 1.45 В - 45 градусов. А если увеличить напряжение, то «Линпак» начинает выдавать ошибки. Похоже на перегрев. HWMonitor – та же картина. По всему получается, что мониторить температуру мне будет нечем. Что ж, придется гнать вслепую.

Результат составил 4400 МГц при напряжении 1.465 В по мультиметру. Видеоядро погналось до 1086 МГц при поднятии напряжения CPU NB до 1.3 В.

Цифры, прямо скажем, не выдающиеся, но вполне укладываются в статистику среднего разгона.

СВО

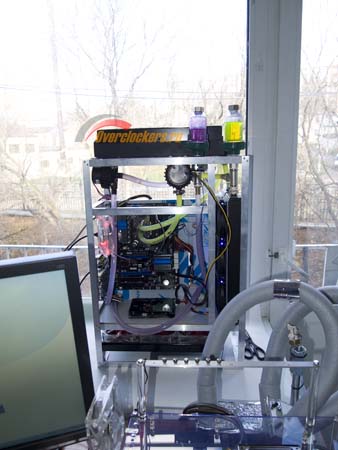

Эксперимент был начат ранним туманным утром, когда, казалось, весь город тихо спал, ничто не предвещало, что в ближайшие минуты… Что-то не туда понесло. Картинка с пейзажем на заднем плане, напоминающим фильм Тарковского «Сталкер».

Итак, система охлаждения, процессорный контур:

• Водоблок - Koolance CPU-370;
• Помпа - Koolance Pump, PMP-450 [13mm, 1/2in ID];
• Радиатор1 - Magicool Copper Radiator 6x 120 mm/45 mm;
• Радиатор 2 - ThermoChill PA120.3.

В систему входят два радиатора, соединенных последовательно, один из которых на шесть вентиляторов, а второй на три. Мощная помпа, аналог D5. Не самый хилый водоблок. Ну уж, сейчас я точно увижу заветные 5 ГГц! Не увидел. Получилось лишь 4500 МГц при напряжении 1.52 В. Дальнейшее увеличение напряжения только сокращало время до вылета ошибки в «Линпаке».

Частота видеоядра осталась на прежнем уровне, 1086 МГц. Гм, негусто. Переходим к «тяжелой артиллерии» - чиллеру.

Чиллер

Температура теплоносителя -25 градусов. А это значит, что для установки такой системы охлаждения нужно подготовить материнскую плату.

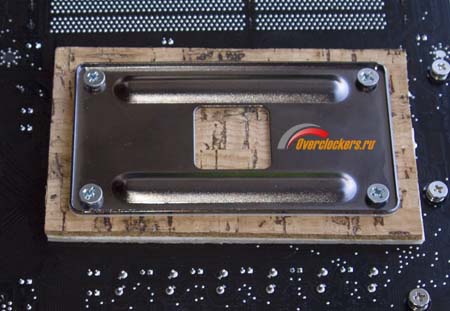

Снимаю крепежную систему кулера с платы. В «бэкплейте» рассверливаю отверстия и нарезаю в них резьбу М4. Вкручиваю в них винты большой длины. Потом на «бэкплейт» устанавливаю теплогидроизоляцию в виде куска пробки и прокладки из мягкого пенофола для плотного прижима к плате. Это исключит попадание воздуха и под пластиной не будет конденсата. Вот результат.

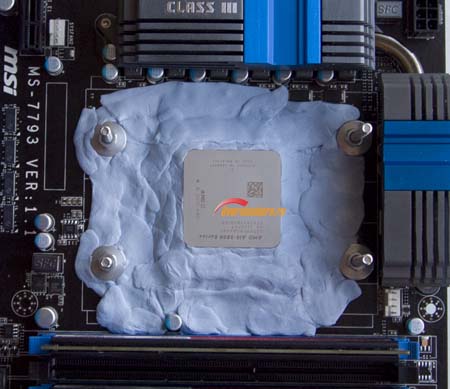

Сокет и пространство вокруг него заклеиваю бостиком.

Теперь никакой конденсат не страшен и можно устанавливать в чиллер. А раз система собрана, то пора приступать к разгону.

И опять результат высоким не назовешь.

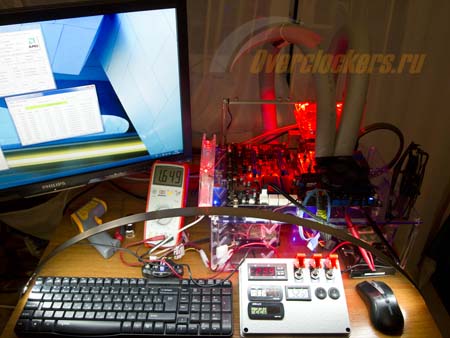

4998 МГц при напряжении на процессоре 1.65 В. При снижении до 1.64 В практически сразу синий экран и перезагрузка. При повышении напряжения и поднятии частоты – ошибка в «Линпак». Это максимум, что удалось получить. Пробовал и множителем, и по шине, результат один. Но это полная стабильность и возможность пользоваться «24\7».
