Дизайн и особенности платы

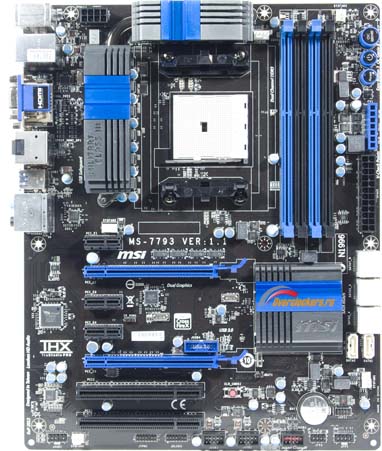

Материнская плата MSI FM2-A85XA-G65 получила стандартные размеры форм-фактора ATX - 305х244 мм, в ее оформлении применены цвета ночного неба с яркими синими и белыми акцентами, как говорят кутюрье.
Разъемы питания расположены удобно для подключения и организации проводов в корпусе. Почему-то сразу бросились в глаза порты SATA. Шесть расположены параллельно текстолиту платы, два перпендикулярно. На любой вкус. Пропускная способность 6 Гбит/с, реализованы чипсетом AMD A85X. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Эээ… Так не годится, нельзя перескакивать с места на место. Нужно рассматривать последовательно. Начну снизу вверх.
В нижней части платы размещен аудиоразъем для подключения к фронтальной панели корпуса. Дальше идет разъем системного вентилятора номер 4.
реклама
Далее - слева направо. Порт TPM, разъем подключения модуля голосового управления Voice Genie. Три разъема USB 2.0. Выделенный красным разъем обеспечивает зарядку устройств при выключенном компьютере. Следом идут два разъема для подключения кнопок Pwr ON, перезагрузки и индикаторов активности жестких дисков и питания компьютера.

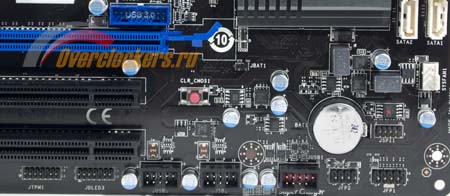

Выше видна небольшая красная кнопка, с помощью которой можно обнулить настройки BIOS. Чуть выше и правее перемычка, выполняющая те же функции.

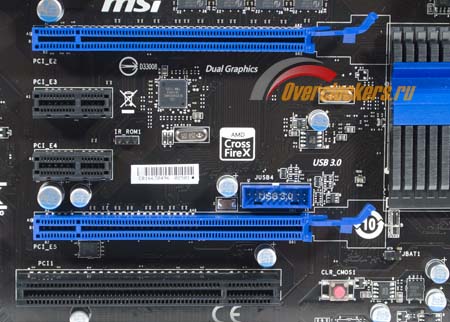

Разъем подключения USB 3.0 расположен между слотами PCI Express. Последних на плате пять, два PCI-e x 16 и три PCI-e x 1.
Присутствуют два разъема PCI.

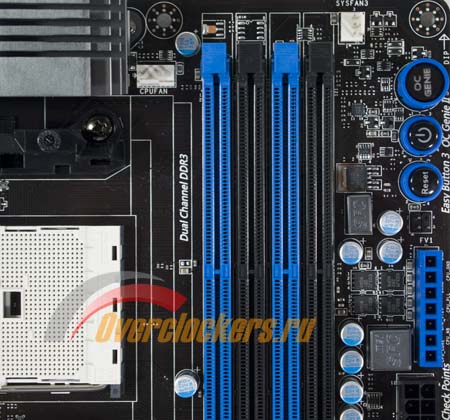

Выше расположены слоты для планок DDR 3 памяти в количестве четырех штук. Поддерживаются модули DDR3 1066/ 1333/ 1600/ 1866/ 2133(OC) МГц и работа в двухканальном режиме. Максимальный объем - 32 Гбайта. Для активации двухканального режима планки нужно ставить в слоты одинакового цвета.
В правом верхнем углу платы MSI, специально для оверклокеров, организовала небольшой пульт управления. Кнопки с подсветкой. Сверху вниз – автоматический разгон, включение, перезагрузка.
реклама
Ниже разъем синего цвета для подключения с помощью V-Check cable мультиметра. На него выведены следующие напряжения:
- CPU_CORE;
- CPU_NB;
- CPU_1,2V;
- CPU_PLL;
- DRAM.
В процессе разгона это очень удобно.
Рассмотрим интерфейсную панель платы.
На ней присутствуют:
- Комбинированный PS\2, мышь + клавиатура;
- Четыре разъема USB 2.0;
- Два разъема USB 3.0 (синие);
- Сетевой RJ45;
- VGA;
- DVI-D;
- Optical S/PDIF out;
- HDMI;
- DisplayPort;
- Шесть аудиопортов.
На материнской плате есть пять разъемов для подключения вентиляторов.

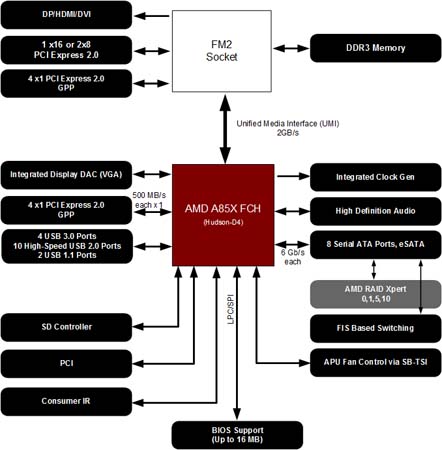

Установлен набор системной логики AMD A85X.
Живьем он выглядит так.
В качестве звукового кодека применен Realtek ALC892, а за сеть отвечает гигабитный LAN-контроллер Realtek RTL8111E.
