Система охлаждения

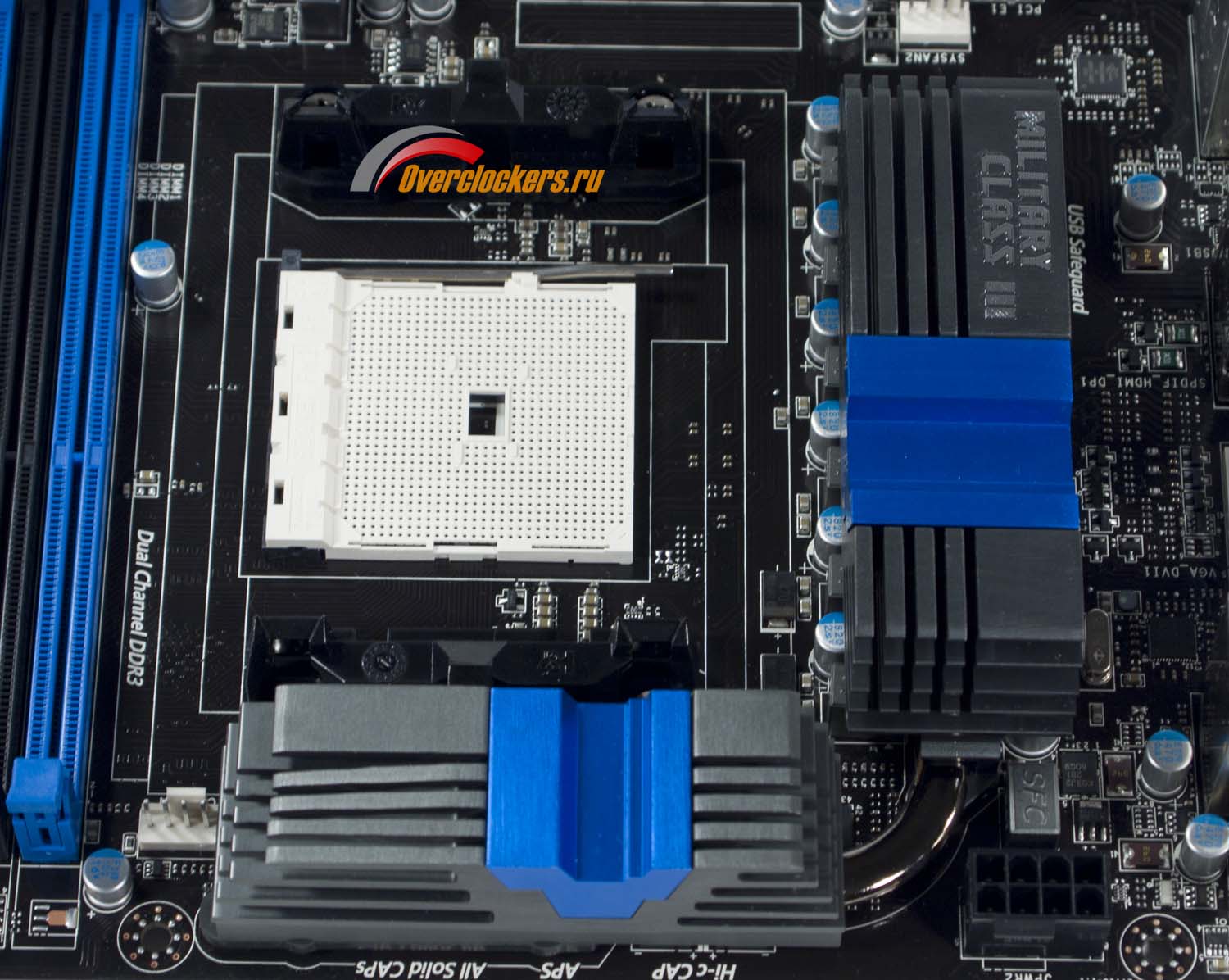

Конструкция СО состоит из двух радиаторов. Массивный двойной радиатор, соединенный тепловой трубкой, установлен на преобразователи питания процессора.

Его ребра тонкие и легко гнутся, что зафиксировано на фотографии выше. Одно я по неосторожности слегка загнул.

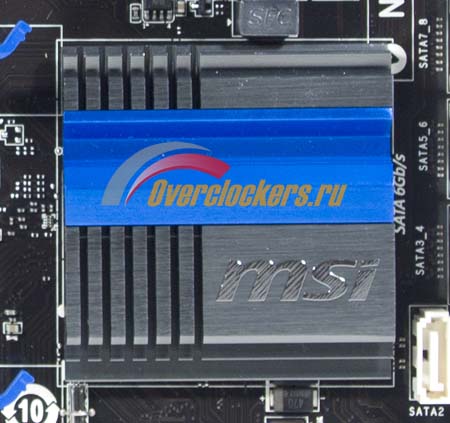

Не менее массивен и радиатор набора логики.

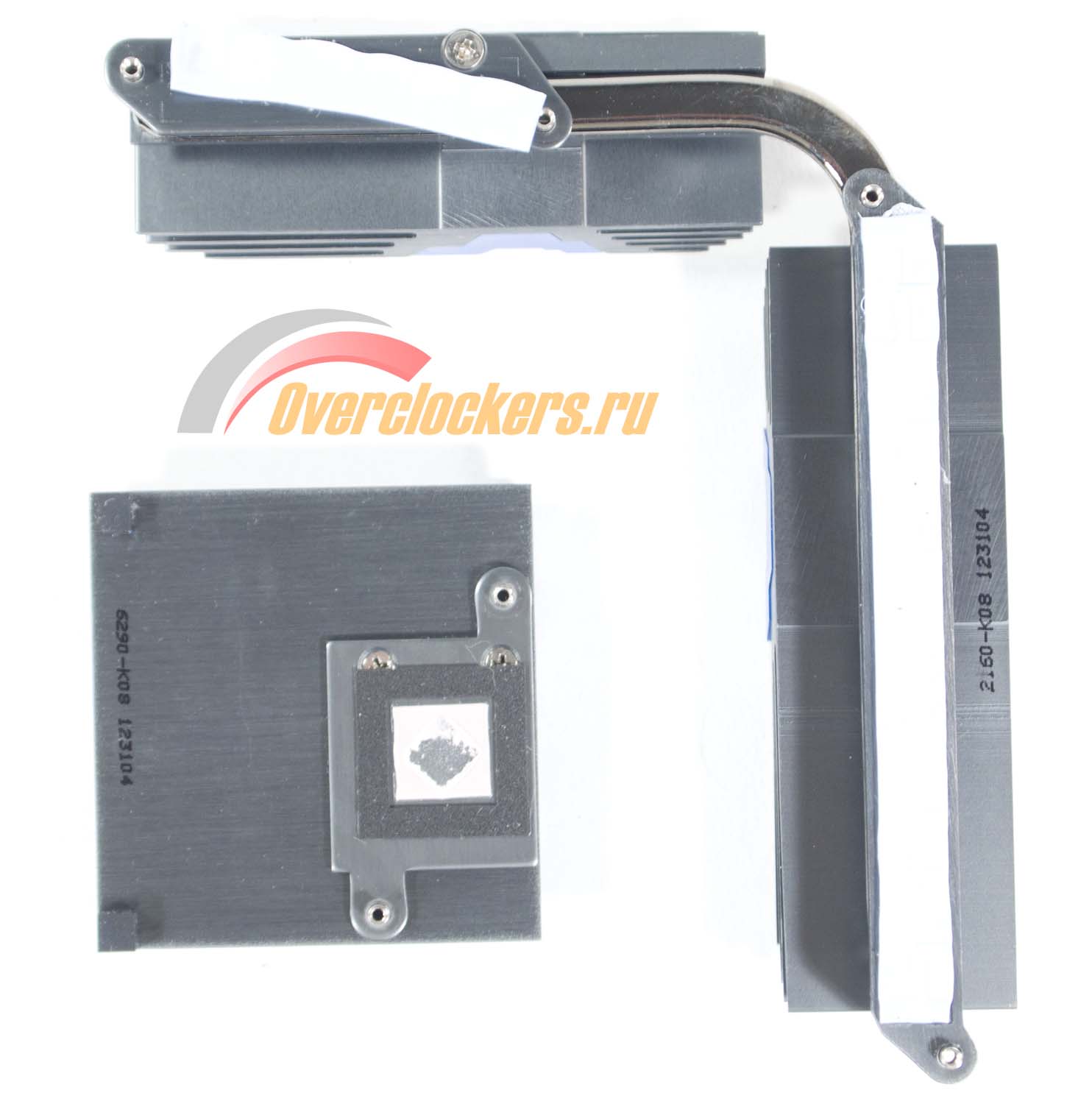

Обратная сторона.

В качестве термоинтерфейса в этом случае применена розовая «терможвачка». На мосфетах - термопрокладки. Проблем с контактом силовых элементов с радиатором обнаружено не было.

Система питания

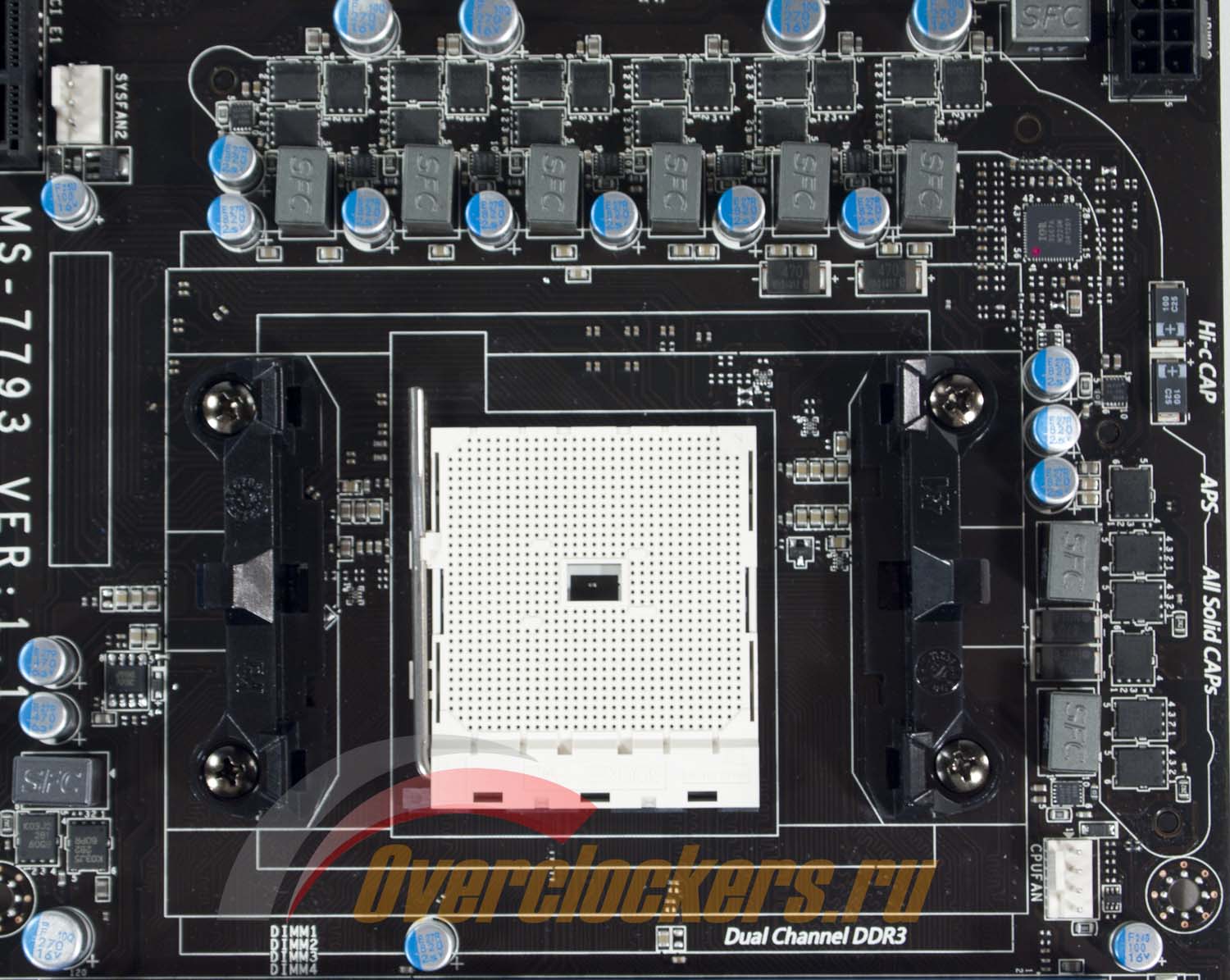

Преобразователь питания процессора выполнен по восьмифазной схеме.

В качестве ШИМ-контроллера используется микросхема IR3567a. Еще раз повторюсь, компоненты задействованы высокого качества. Military, блин, Class III.

Возможности BIOS

Производитель предпочитает использовать другую терминологию - «Первый в мире программный графический пользовательский интерфейс UEFI». Он обеспечивает совместимый пользовательский интерфейс как под UEFI BIOS, так и под Windows, предоставляет самый удобный способ управлять настройками системы и поддерживает работу с сенсорным экраном.

Преимущества:

• Графический интерфейс пользователя с поддержкой сенсорного экрана;
• Легкое и интуитивно простое управление;
• Полный контроль над системой, включая оверклокинг, безопасность и сбор сведений.

На вид действительно красиво.

В верхней части расположены три зоны-кнопки:

• ECO Mode;
• Standard Mode;
• OC Genie II.

Первая - энергосберегающие настройки. Вторая - та, что требуется для настройки под разгон вручную. И третья – автоматический разгон. По умолчанию загружается OC Genie II, а чтобы попасть в Standard Mode, нужно переключить OC Genie II в режим включения в UEFI BIOS. И сохранить изменения.

На температуру «ноль градусов» не обращайте внимания, UEFI BIOS не понимает отрицательные температуры процессора.

По бокам видно шесть разделов:

• Settings;
• OC;
• ECO;
• Browser;
• Utilities;
• Security.

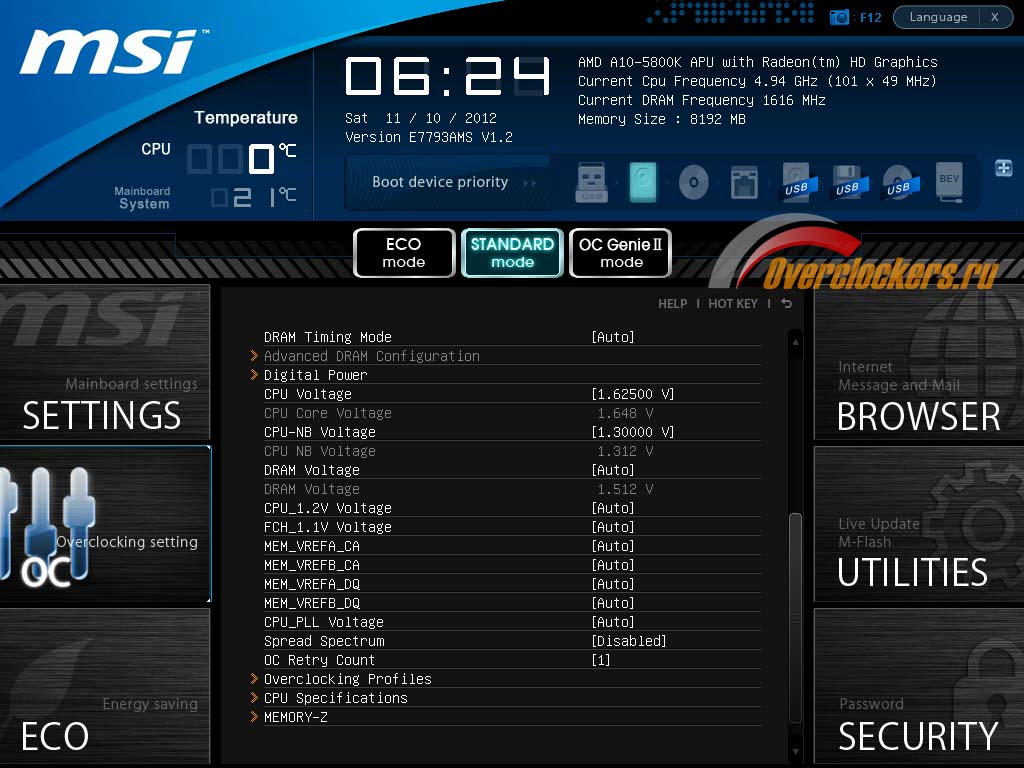

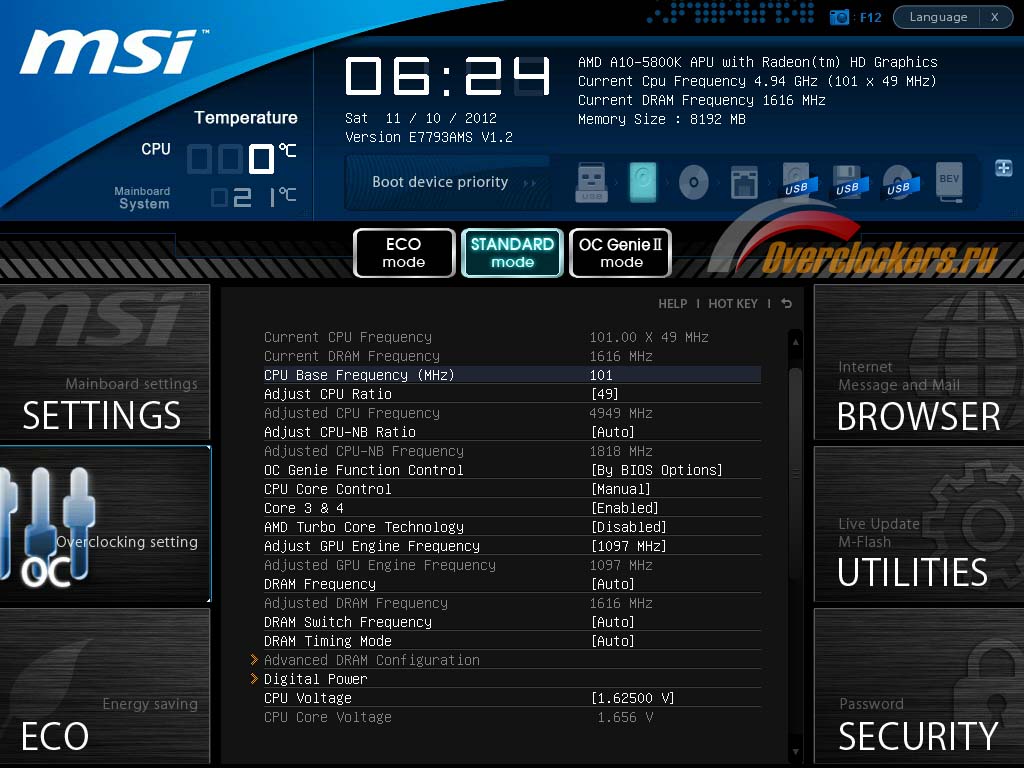

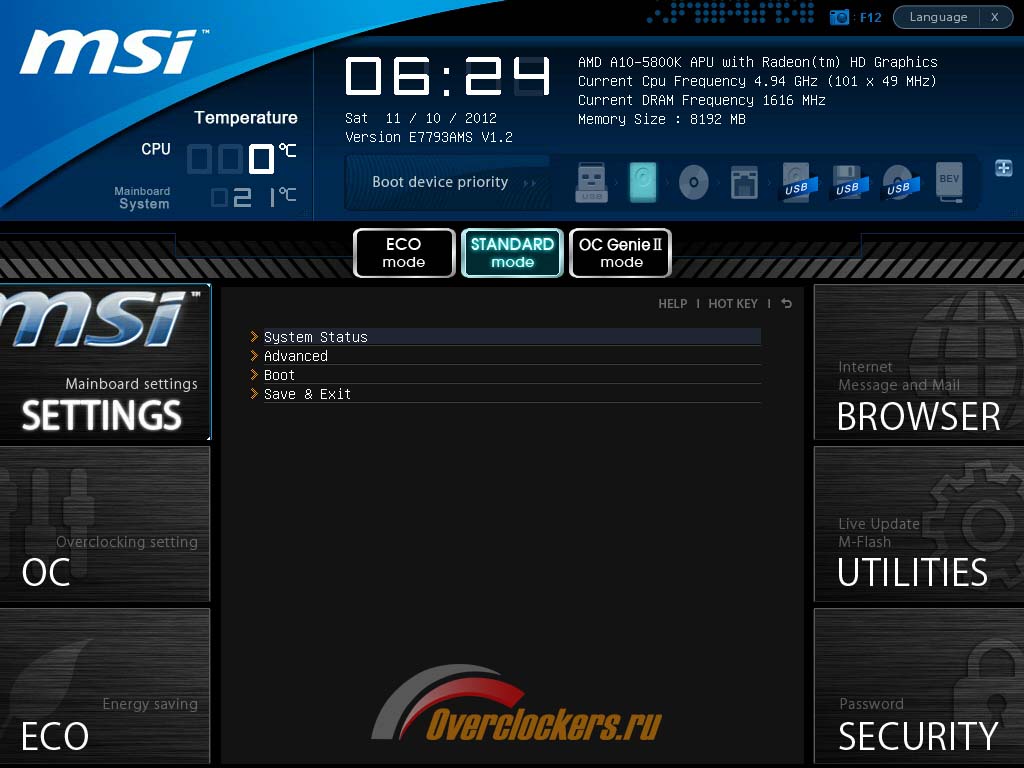

MSI settings – обычные настройки, что и видно на фотографии выше. Далее следует раздел OC. Это собственно самая интересная часть – настройки разгона.

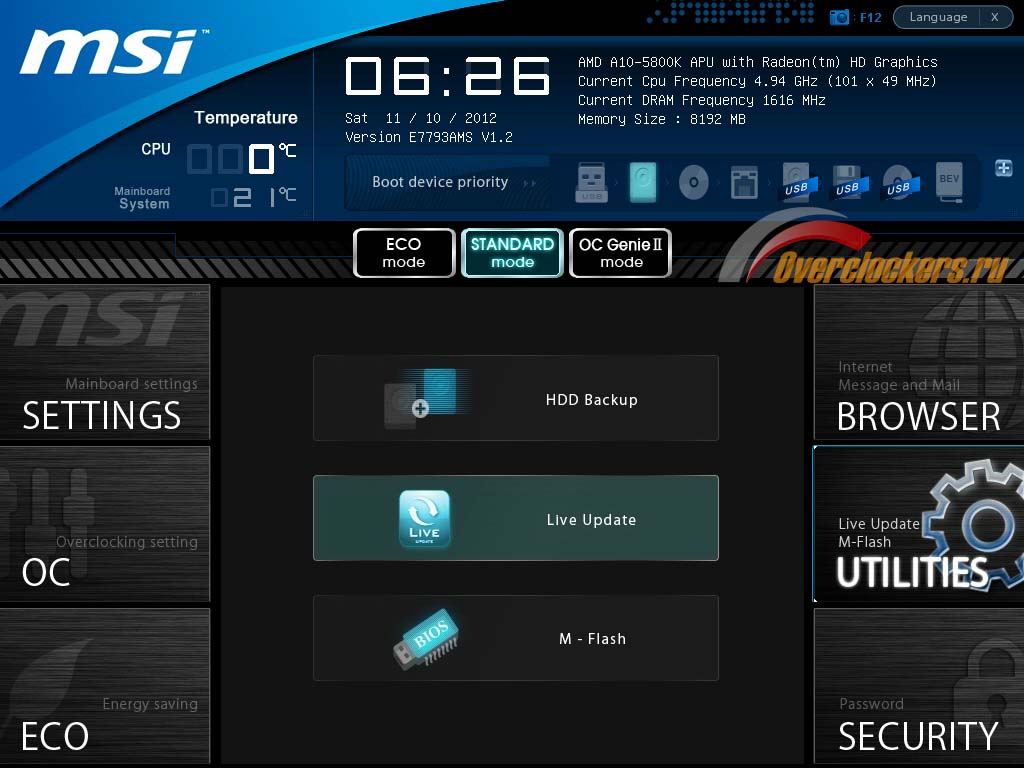

Дальше идет Browser. Чтобы им пользоваться, нужно поставить драйвер с прилагаемого диска. Затем - раздел Utilities.

Можно сделать «бэкап», перешить UEFI BIOS. Удобно. Эх, сюда бы еще встроенный Memtest … Но тогда пользователю может показаться, что он попал в сказку, а это в обязанности производителя не входит.

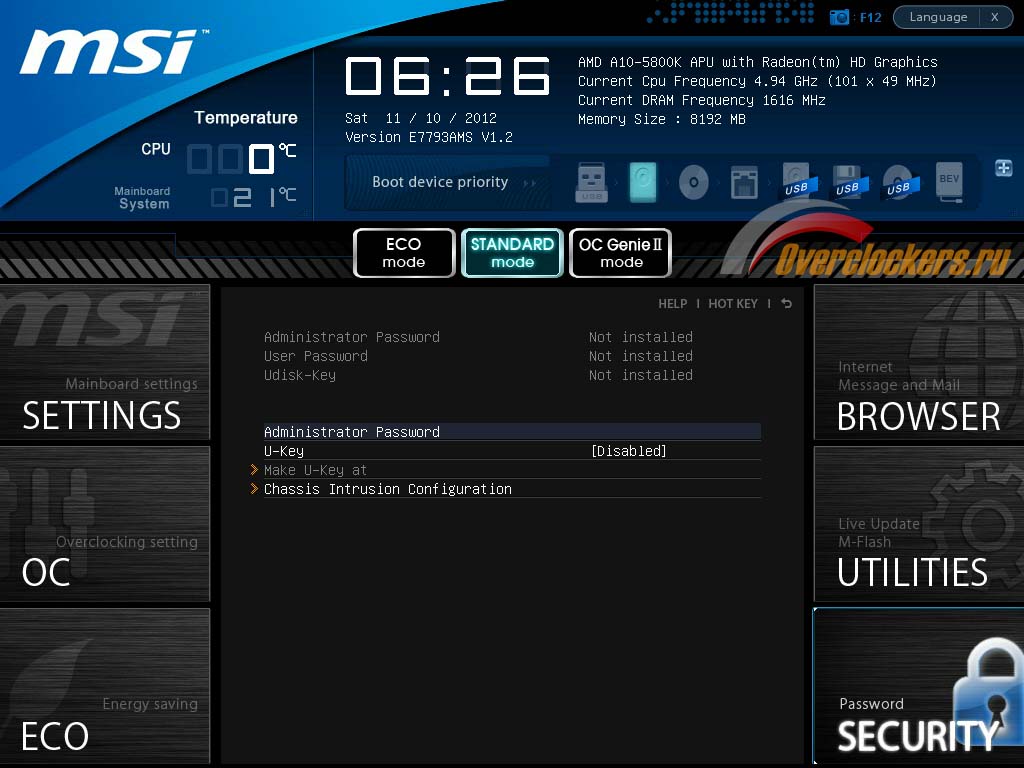

Раздел Security.

Предусмотрена возможность снятия скриншотов в BIOS с сохранением на флеш-накопитель.
