Еще один водоблок из Titan TTC-CU11TB.
Сейчас, когда водяное охлаждение стало таким привычным, а водоблоки стали продаваться совершенно свободно, может показаться, что такая статья совершенно не актуальна и даже скучна. Возможно. Но все же мне, почему-то кажется, что оверклокерской аудитории остаются интересны самостоятельно изготовленные водоблоки.
Именно самостоятельно. Можно конечно напрячь извилину, разработать супер микроканальный водоблок с замысловатой внутренней структурой и необычным током воды. Заказать его на заводе, где на суперстанке какой нибудь Моцарт резца и Бетховен меди с блеском выполнит заказ. И что? Сделано не собственноручно, а чужим дядей. Конечно по твоей идее, но…
А вот на базе чего-то готового, дома, на коленке, с помощью незатейливых инструментов, имеющихся практически в каждом доме. Самостоятельно. Сделать, как говорится из коричневой субстанции конфетку – вот это интересно. Интересен, конечно, и первый вариант. Но не у всех есть такие знакомые мастера-композиторы, творящие за разумный денежный эквивалент. Так что приходится самому, дома.. Из субстанции..
Одним из самых подходящих воздушных кулеров пригодных для переделки в водоблок, на мой взгляд является – Titan TTC-CU11TB. Причем как кулер он больше похож на вышеупомянутую субстанцию. Но радиатор имеет знатный.
Ребра и подошва радиатора составляют единое целое. И продается он по цене, не намного превышающую цену меди, из которой сделан. А если подобное заказать на заводе у Моцарта, то сумма, которую запросит композитор, может озадачить и некрупного олигарха.
Но не будем об этом. В этой записи - /blog/clear66 я рассказывал, как на базе такого кулера я сделал водоблок на видеокарту. Хотел второй вариант сделать на процессор, но тут появилась идея сделать двухэтажный водоблок из готовых частей. Что и было успешно сделано - /blog/clear66 Этим водоблоком я очень доволен. Но осталось несколько частей от Titan TTC-CU11TB, а позволить им валяться без дела, было бы крайне неразумным.
Не один я считаю, что радиатор от Titan TTC-CU11TB оптимален для переделки в эффективный водоблок. Но переделки, что я видел, используют весь радиатор. Один кулер – один водоблок.
Мне кажется это очень расточительно. Поэтому я разрезал радиатор на четыре части.
Фото

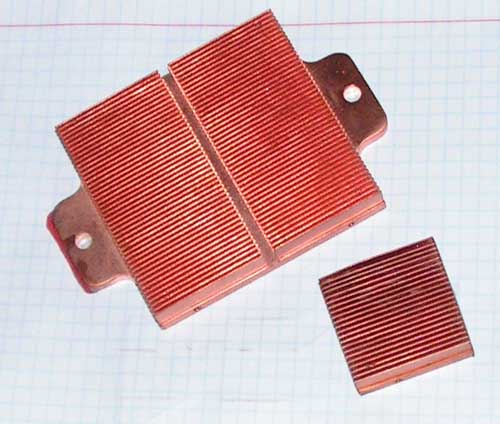

На картинке показана одна из заготовок на фоне целого радиатора. Разрезать можно ножовкой по металлу или болгаркой. Кому как больше нравится. Получился квадрат 35 на 35 мм.
Я долго думал, как лучше организовать ток теплоносителя через такой радиатор. Как мне кажется наилучший вариант это штуцер, переходящий в раструб. Размеры широкой части раструба соответствуют размерам боковой грани радиатора. А сделать этот раструб можно из тонкого листового металла. Потом все это дело спаять.

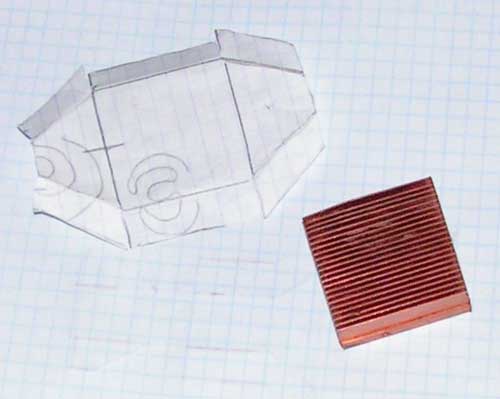

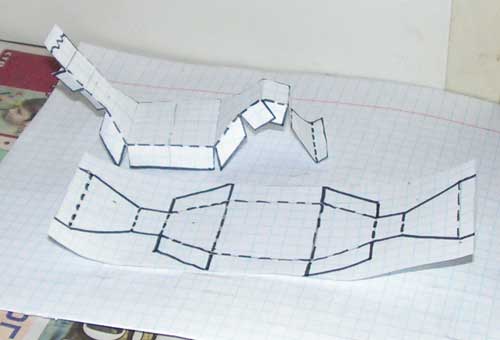

И я начал прикидывать. Для начала попробовал смоделировать раструб из бумаги.
Фото

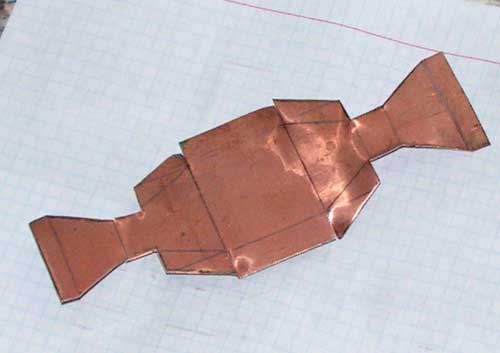

Получилась такая крышка.
Фото
Она одевается на радиатор. В ней сверлятся два отверстия под штуцеры. Затем все спаивается. Идея мне понравилась и я стал более детально прорабатывать эскиз развертки корпуса будущего водоблока.
Фото
В начале планировалось сделать корпус из жести. А жесть взять, разрезав банку из под кофе. А потом спаять все 200 Ваттным паяльником, обычным оловянно-свинцовым припоем. Но оказалось, что последнее время мы пьем кофе из стеклянных банок, и жесть обломилась. Хорошо, что нашелся небольшой кусок тонкой листовой меди. Из него я заготовку и вырезал.
Фото

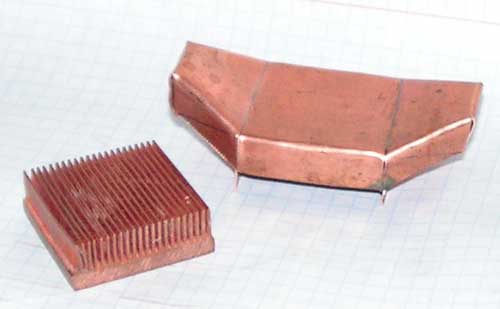

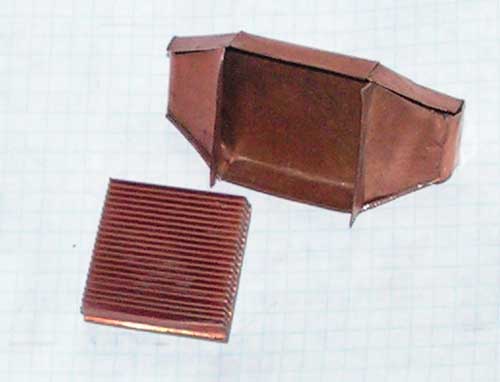

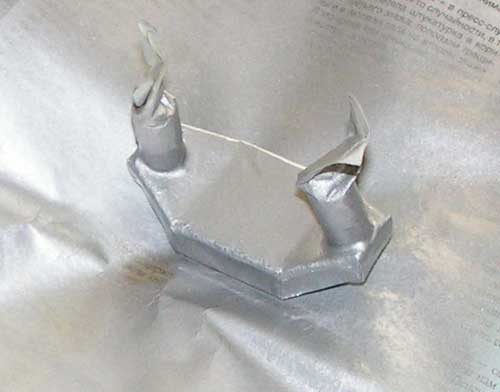

Согнул такой вот корпус.
Фото
фото
Гнул пассатижами.
Медь для надежной пайки паяльником нужно зашкурить до ровного металлического блеска и облудить. Мне этого делать не захотелось, и я спаял корпус горелкой с МАРР газом, твердым припоем. Это конечно отступление от темы. Далеко не у каждого оверклокера есть такая горелка. Но что мешает использовать уже облуженную жесть от консервной банки, или зашкурить и облудить лист имеющегося в наличии металла? Придирка несущественна.

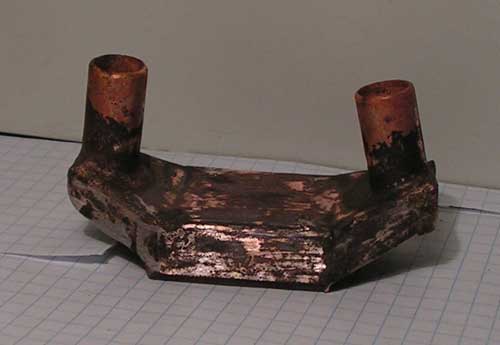

Получился такой вот корявый водоблок.
Фото.
Смягчающим обстоятельством этого безобразия служит стандартная отмазка – типа это макет, и делался для проверки, а не для красивости и .. Да вы сами все эти слова знаете. Но жуть эту я все же покрасил
фото
Сравнивать получившийся водоблок буду с «двухэтажным». Вообще это довольно эффективная штуковина и побить его будет непросто. Посмотрим.
Сравнивать водоблоки я буду на:
CPU- Intel Core2 Duo E6400 @ 3400МГц, bus speed 425МГц, 1,344В.
MB- Asus P5B Deluxe Wi-Fi
Ram- Corsair 2GByte DDR2, 6400
GPU- две XFX GeForce 7900GT SLI
Samsung 160Gb ide
DVD RW NEC 3500
Hiper typeR 480 Watt
Для сравнения запущу Intel Thermal Analysis Tool, загрузка 90 процентов, оба ядра. Температура тосола в обоих случаях 26 градусов.

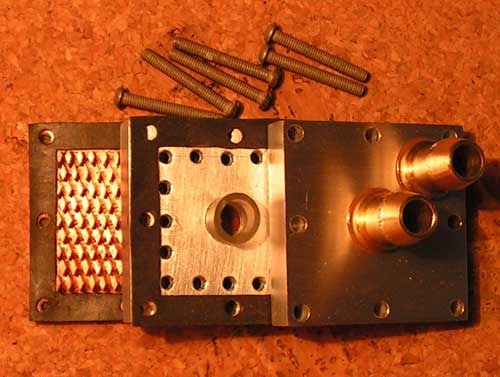

Сначала двухэтажный.

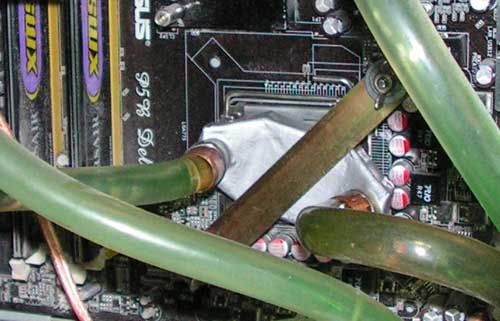

ТАТ показал максимальную температуру 52 градуса. Ставлю новый водоблок.
Фото
Запускаю ТАТ… Чуда не произошло. Новый водоблок продул двухэтажному два градуса.
Что такое два градуса? Не так уж и много. Учитывая на много более сложную конструкцию двухэтажного, и то, что он делался в заводских условиях, проигрыш в два градуса не так уж велик для самоделки.
