Обзор и тестирование процессорного кулера Enermax ETD-T60-VD (страница 3)

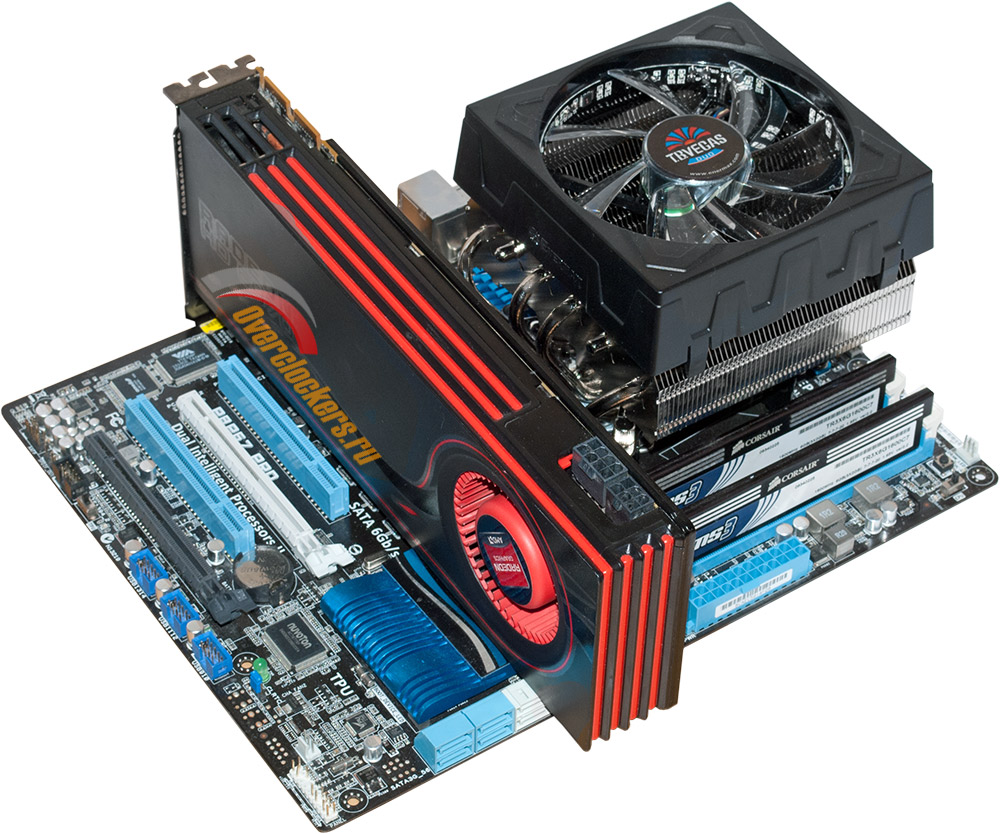

Тестовый стенд

• Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
• Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
• Системы охлаждения процессора:
• Enermax ETD-T60-VD;
• Ice Hammer IH-4500;
• Noctua NH-D14;
• Thermalright True Spirit;
• Zalman CNPS11X Performa;
• Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
• Видеокарта: AMD Radeon HD 6970;
• Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
• Блок питания: Hiper K1000, 1 кВт;
• Корпус: открытый стенд;
• Дополнительно: вентилятор Scythe Slip Stream SY1225SL12SH.

Программное обеспечение

• Операционная система: Windows 7 x64 Ultimate;
• Драйвер видеокарты: AMD Catalyst 11.12;
• Вспомогательные утилиты: SpeedFan 4.44, Real Temp 3.60, CPU-z 1.58, LinX 0.6.4.

Установка и совместимость

Как обычно процесс установки описывается для платформы Intel LGA 1155. Тем не менее, эта информация может оказаться полезной и для пользователей, эксплуатирующих другие материнские платы и процессоры. Для всех разъемов Intel монтаж кулера идентичен – различия только в положении винтов в отверстиях крепежных скоб и упорной крестовины (здесь все стандартно – самое «широкое» положение – LGA 1366, самое «узкое» - LGA 775, промежуточное нужно использовать для LGA 1155 и LGA 1156). Для разъемов AMD процедура чуть отличается (в частности, необходимо использовать другие крепежные скобы), однако и в этом случае применяется та же упорная крестовина и винты, порядок действий совпадает.

В данном случае следует использовать «широкие» скобы. Они выполнены как две раздельные детали, но при сборке образуют своеобразную прижимную пластину, накрывающую обратную сторону основания кулера.

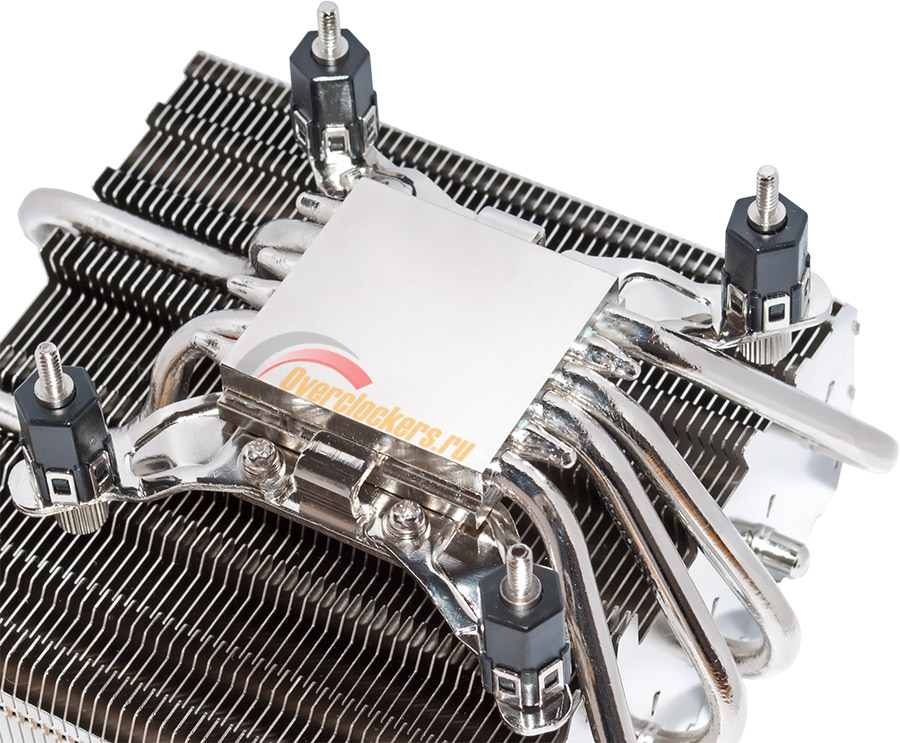

Начать стоит с установки в проушины скоб специальных винтов с пластиковыми шестигранными окантовками:

Для их фиксации применяются другие винтики – поменьше. Из-за удобной формы деталей вся конструкция собирается пальцами без применения специального инструмента. Как уже отмечалось выше, при монтаже нужно правильно выбрать отверстия для своей платформы.

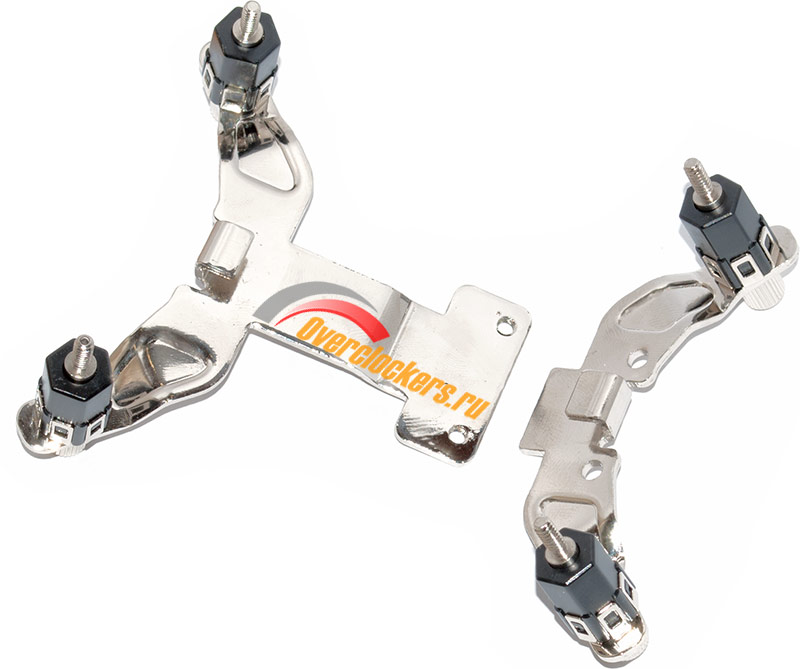

Для больше наглядности я расположил скобы так, как они устанавливаются на основание кулера.

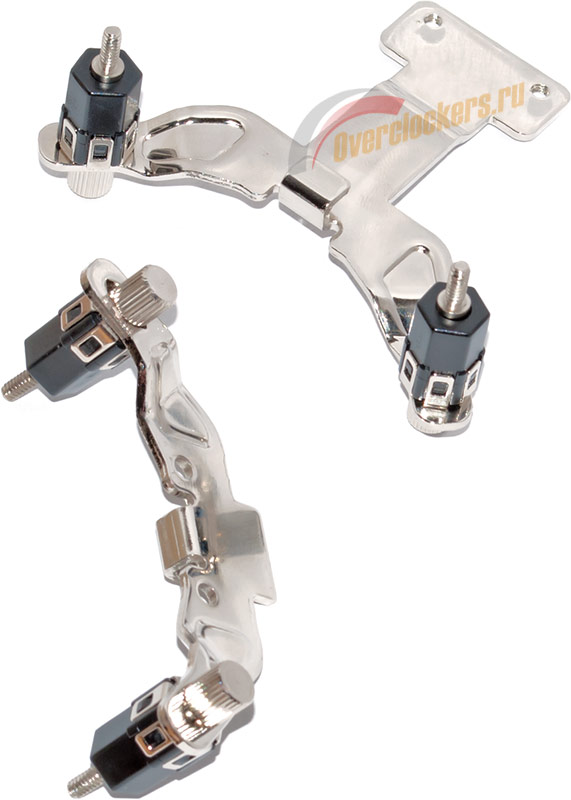

Дальнейшую процедуру описать непросто. Видимо этот способ крепления придумывал любитель оригами или «3D-головоломок». В целом дело обстоит так: скобы с двух сторон подсовываются под основание и накладываются друг на друга, при точном совмещении они встают таким образом, что крючки цепляются за закраины основания:

При этом в конструкции остается небольшой люфт, но после соединения деталей двумя небольшими винтиками он полностью выбирается, и скобы садятся очень прочно. Признаю, звучит немного запутанно, но на практике вы сами легко разберетесь, что к чему – конструкция, несмотря на свою необычность, понятна интуитивно. Единственный минус, при установке мне не хватало «третьей руки» – оказалось, что удерживать скобы в нужном положении и одновременно пытаться попасть крошечным винтиком в отверстие – жутко неудобно. Положение спасла намагниченная отвертка, на жало которой я заранее надел нужный винт.

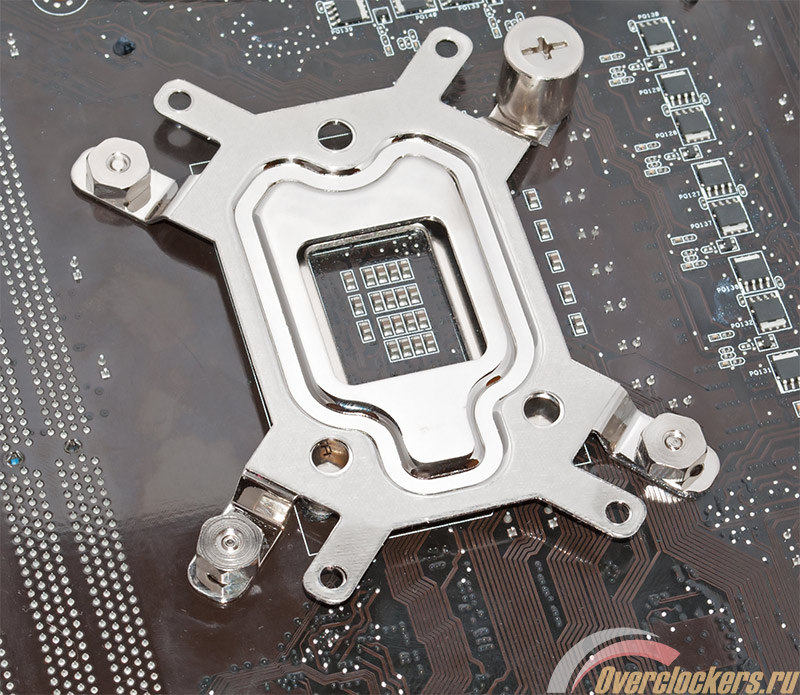

Это самый сложный этап сборки – дальше все намного проще. Концы крепежных винтов «продеваются» в отверстия на материнской плате и фиксируются гайками.

Проще всего сделать это, положив кулер на ровную поверхность и «надев» на него сверху перевернутую «материнку». На появившиеся из отверстий шпеньки накладывается «бэкплейт», сверху накидываются гайки и доворачиваются комплектным ключом-головкой. Никаких проблем операция не вызывает.

Дополнительная рекомендация. Прижим не слишком силен, но это можно исправить, заменив комплектные шайбы (они надеваются на крепежные винты) на более тонкие. Я пошел на радикальные меры и вырезал их из целлофанового пакета, сложенного вдвое. Это позволило отыграть ~0.5 мм и чуть туже притянуть кулер к плате.

Далее – сплошной позитив. Несколько раз переставив кулер, я нашел идеальное положение:

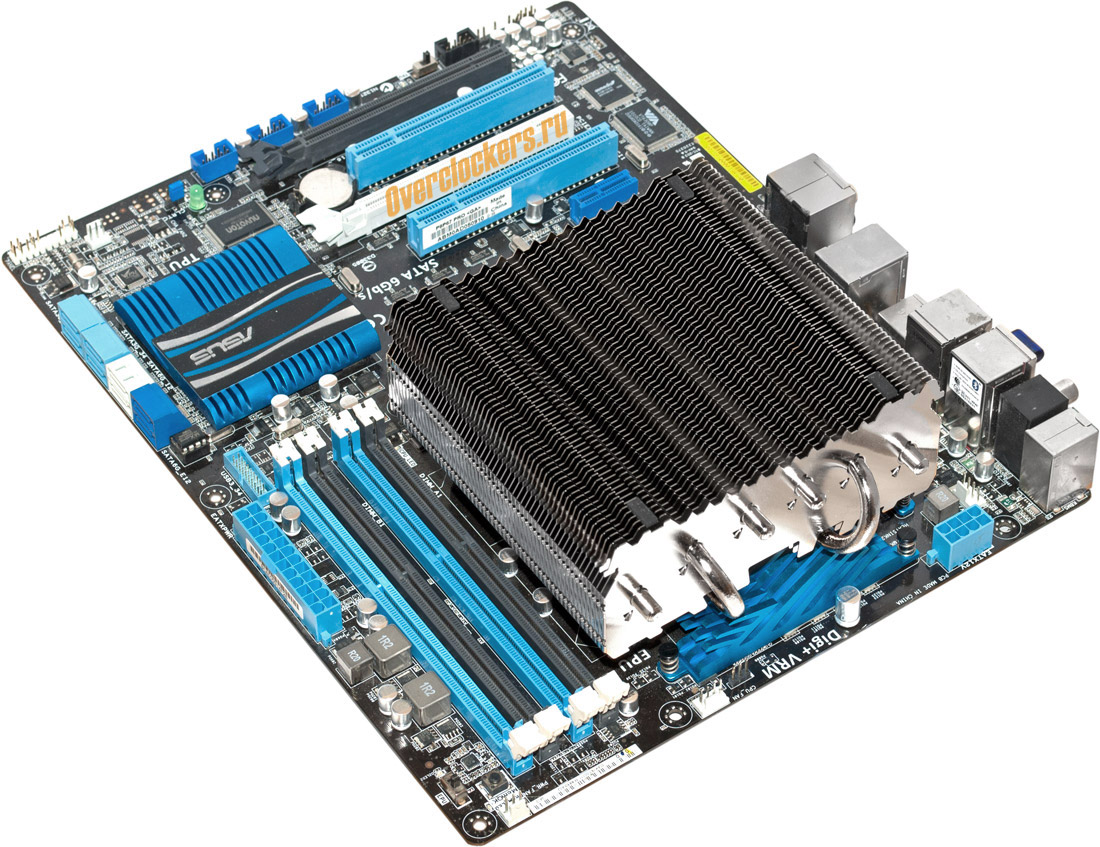

Посмотрите, один из радиаторов преобразователя питания CPU попадает под прямой обдув вентилятора. Другой (расположенный сбоку) также обдувается, хотя и не полностью. При высоких оборотах «вертушки» это позволяет кардинальным образом улучшить охлаждение силовых ключей. Да и в «тихом» режиме поток воздуха с легкостью «снимает» с радиаторов 15-20 градусов. Отличный результат!

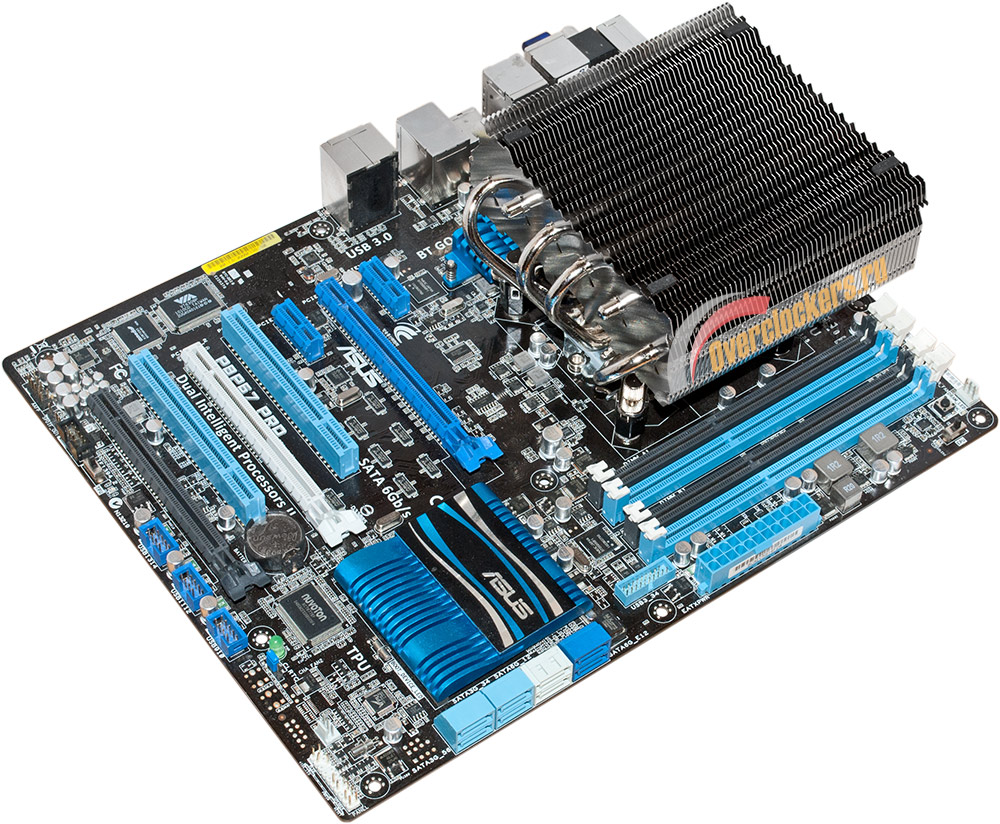

Что особенно ценно, радиатор при этом установлен «вдоль» сокета, а я считаю такое положение оптимальным с точки зрения эффективности. При этом он не перекрывает разъемы оперативной памяти и слоты расширения на плате:

Хотя радиатор все-таки достает до ближайшего слота DIMM, места под ним достаточно даже для высоких модулей. Понятное дело, что «оверклокерская» планка памяти с «гребнем» сюда не войдет, но в этом случае «рассеиватель» можно спокойно демонтировать, ведь она будет попадать под обдув вентилятора.

Конечно, на других материнских платах ситуация может быть иной, но обычно расположение элементов на текстолите различается не слишком сильно, так что обдув радиаторов MOSFET будет достигаться в подавляющем большинстве случаев.

Общая высота радиатора, смонтированного на плате, достигает 120 мм. Эта информация может оказаться полезной для желающих использовать ETD-T60-VD в составе «низкопрофильного» медиацентра.

По итогам раздела можно заключить, что крепление, разработанное специалистами Enermax, не совсем обычно по конструкции, но удобно в установке. Единственная проблема – не слишком сильный прижим, но ее можно решить самостоятельно. Кулер эффективно обдувает радиаторы преобразователя питания CPU и в то же время не перекрывает слоты оперативной памяти и разъемы расширения на плате.
