Обзор и тестирование материнской платы Biostar TPower X79

Оглавление

Вступление

Компания Biostar не столь известна на нашем рынке, как другие, более именитые производители, но это вовсе не означает, что её нет и она не достойна внимания. Как правило, с появлением новых наборов логики этот гигант оживает и представляет миру свою продукцию. Если точнее - своё видение той или иной платформы.

Возможно, причиной низкой популярности компании в России является её неагрессивная политика, не предполагающая большой экспансии в регион, но, тем не менее, это имя остается на слуху, поскольку существует практически с зарождения компьютерной отрасли. Складывается ощущение, что Biostar все еще находится в поиске не только своей ниши, но и своего идейного продукта.

Анонс Intel LGA 2011, состоявшись, канул в прошлое, и такие разработчики как Biostar выпускают свои решения, дабы не отставать от основной группы конкурентов. Каждый продукт уникален по-своему: в одном пользователю предлагается энергоэффективность, в другом - умопомрачительный разгон. Профессионал подумает и выберет стабильность при небольших затратах и последующей экономии на расходе электроэнергии. Оверклокер, наоборот, предпочтет максимальный разгон. Подобное разделение обеспечивает каждого производителя местом под солнцем и перспективой получить своего покупателя.

Что же за диковинку, основанную на современном наборе логики Intel X79, приготовила потребителям Biostar? Собрав самые передовые наработки фирмы в этой отрасли и многолетний опыт работы по производству материнских плат, компания представила на суд общественности Biostar TPower X79, которая относится к самой производительной линейке - «T-серии».

450x365  36 KB. Big one: 900x730  184 KB

Упаковка и комплектация





Коробка средних габаритов с абстрактным фоном в красных тонах.

338x450  49 KB. Big one: 751x1000  211 KB

Внимание привлекает голографическая плёнка и обилие различных логотипов. Выполнено всё не очень броско, но лаконично и привлекательно. По центру расположена стилизованная надпись TPower, над ней находится своеобразная «строка», в которую входят логотип производителя, два значка с символикой Intel, а также золотая «шайба» с надписью PCI-e Gen3. По нижнему краю белыми буквами обозначено наименование модели – TPower X79. Чуть выше есть несколько эмблем, свидетельствующих о поддержке тех или иных технологических решений.

Переворачиваем коробку и видим «BIOSTARPhone».

340x450  39 KB. Big one: 756x1000  167 KB

Это стилизация под меню мобильного телефона, либо планшета, где в роли иконок участвуют всё те же значки с описаниями ключевых решений или программных функций.

Открываем коробку и нашему взору предстаёт картонный лоток с двумя крышками, которые сходятся в середине и образуют разделитель.

450x196  10 KB. Big one: 1000x436  33 KB

В нём прячутся информационные носители и аксессуары. Под лотком традиционно нашлось место материнской плате в антистатическом пакете на красной подложке из вспененного полиэтилена. Окружает её конструкция из такого же материала, только уже тёмно-серого цвета.

450x199  21 KB. Big one: 1000x443  100 KB





Таким образом, плата надёжно защищена от механических воздействий.

Среди информационных носителей можно обнаружить следущее:

450x356  22 KB. Big one: 1000x792  79 KB

  • TPower X79 User’s Manual (руководство пользователя по материнской плате);
  • DVD-диск с драйверами и программным обеспечением для различных операционных систем.

Негусто, учитывая, что инструкция только на английском языке, хотя довольно подробная и понятная.

Посмотрим, какими же аксессуарами производитель решил снабдить свой продукт.

450x302  30 KB. Big one: 1000x670  109 KB

  • Шесть кабелей SATA 6 Гбит/с;
  • Один мостик SLI;
  • Один мостик CrossFire;
  • Заглушка на заднюю панель;

В принципе, есть всё самое необходимое для работы. Предусмотрена возможность поставить два видеоадаптера и целых шесть накопителей.

Дизайн и особенности платы





Материнская плата Biostar TPower X79 выполнена в традиционной цветовой гамме производителя, где преобладают красные и белые цвета.

377x450  66 KB. Big one: 1256x1500  512 KB

Поэтому с виду она очень напоминает мощную плату для разгона, особенно это подчёркивает большое количество разъёмов питания, в числе которых: стандартный 24-х контактный ATX, два дополнительных 8-ми контактных и один обычный Molex. На первом из них можно видеть предупреждающую наклейку, гласящую о поддержке блоков питания с линией 12 В, выдающей 17 А, на что способен не всякий БП.

300x77  10 KB

Несмотря на то, что плата стандартных для ATX габаритов 305 х 244 мм, свободного места практически нет. Повсеместно распаяны разные контроллеры и силовые элементы.

Под память типа DDR3 отведено четыре слота красного цвета с белыми защёлками. Нет никакой необходимости в выделении их разными цветами, поскольку каналов у интегрированного контроллера памяти тоже четыре.

300x144  18 KB. Big one: 1000x492  136 KB 300x144  18 KB. Big one: 1000x480  140 KB

Они расположены по обе стороны процессорного разъема.

450x300  50 KB. Big one: 1000x667  162 KB

Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Максимальный объём с модулями ёмкостью 8 Гбайт достигает 32 Гбайт, но в большинстве случаев будет достаточно и половины от этого количества.





На каждую пару слотов приходится по две фазы питания, что нисколько не говорит о каком-то эксклюзивном варианте, все просто - производитель старается не отставать от конкурентов. Они базируются на базе ШИМ-контроллеров Fitipower FP6326.

450x295  30 KB

Питание процессора организовано по схеме 6+1.

450x193  37 KB. Big one: 1500x644  271 KB

На каждую фазу приходится по одному драйверу Intersil 6612 ACBZ, два мосфета 6030AL и один 9030AL.

450x242  39 KB. Big one: 1000x538  142 KB

Повсеместно используются твердотельные конденсаторы, а на основных шести фазах применены танталовые, которые можно увидеть вблизи процессорного разъема. Они должны обеспечить дополнительную стабильность и долговечность.

В качестве управляющего ШИМ-контроллера задействована микросхема Intersil ISL6366.

300x300  19 KB

Она и обеспечивает те самые 6+1 фазу. Кроме этого, есть ещё один ШИМ-контроллер Upi Semi uP1608.

300x300  29 KB

Он обеспечивает напряжение на линии Vccsa и чипсете. Как можно видеть, силовая схема очень неплоха, но нужно учитывать, что процессор тоже не самый экономичный и те 130 Вт его пакета легко превращаются в 200 при разгоне, поэтому особого запаса по надёжности тут не видно. Скорее, учитывая аппетиты CPU, это разумный минимум с незначительным запасом по мощности, но без экстрима.

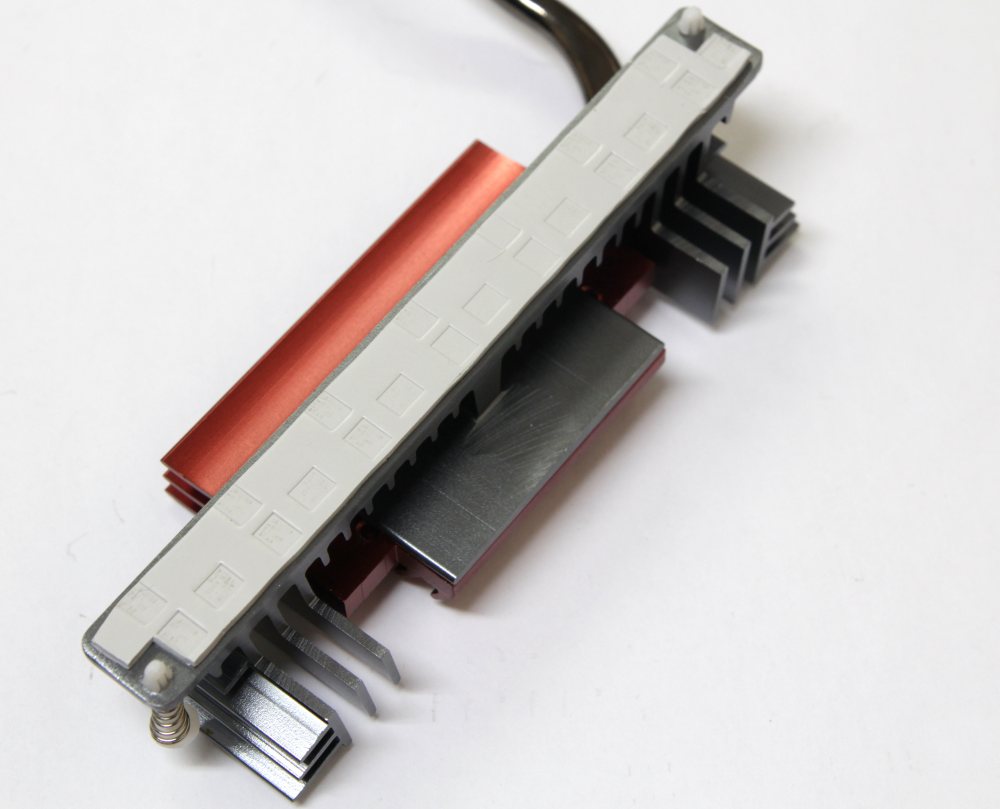

Тепло от мосфетов сообщается большому двухцветному алюминиевому радиатору.

300x243  13 KB. Big one: 800x649  58 KB 300x243  10 KB. Big one: 1000x809  62 KB

Он сообщается тепловой трубкой с ещё одним, расположенным на чипсете. Вместе они образуют замкнутую систему теплообмена.

300x193  8 KB. Big one: 1000x680  52 KB 300x193  8 KB. Big one: 1000x642  44 KB

Мосфетный радиатор выполнен из двух частей и образует сложную форму. В качестве термоинтерфейса используется прокладка толщиной около 1 мм. Крепление осуществляется двумя пластиковыми клипсами с пружинками.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страница 1 из 4
