Конструкция радиатора
Как уже сообщалось во вступлении, Enermax ETD-T60-VD – это классический кулер «топ»-компоновки. В подобных конструкциях радиатор располагается параллельно основанию/текстолиту материнской платы.
Наряду с привычными «башнями» (односекционной и двухсекционной) данная схема является одной из наиболее распространенных (собственно под один из этих трех «типажей» подпадает абсолютное большинство кулеров на тепловых трубках).
Легко выделить основные достоинства подобного устройства СО. Во-первых, кулеры такого типа обычно заметно ниже «башенных» аналогов со сходной площадью рассеивания. Да, при сборке системы в полноразмерном корпусе эта особенность мало что значит. Зато в компактных «кейсах», предназначенных для создания «мультимедийных» компьютеров, применение подобного кулера часто является единственным способом обеспечить охлаждение CPU при минимальном уровне шума.
Для наглядности можно провести небольшое сравнение. Габаритные размеры Enermax ETD-T60-VD вполне типичны для моделей топ-конструкции, рассчитанных на применение 120-мм вентилятора. Хоть радиатор при взгляде сверху и выглядит квадратным, из-за выступающих трубок его длина и ширина заметно различаются - 151 х 131 мм. Общая высота конструкции с вентилятором составляет 115 мм.
реклама
Эти цифры можно сравнить с параметрами «классической башни» Thermalright True Spirit, которую я часто упоминаю в материалах как «среднестатистический кулер». Ширина этого радиатора составляет 126 мм, «толщина» с вентилятором 74, а высота – 161 мм. Значит, при схожей площади рассеивания, этот башенный кулер выше почти на 5 см (46 мм, если быть точным).
И еще одно сравнение. При общей высоте конструкции 115 мм, Enermax ETD-T60-VD получается лишь чуть выше полноразмерной видеокарты (типичная высота 111 мм, плюс пару миллиметров надо накинуть на разъем), а весь компьютер можно собрать в очень «неглубоком» корпусе.
Второй плюс подобной компоновки – хороший обдув околосокетного пространства. Даже если радиаторы подсистемы питания процессора и модули оперативной памяти не попадают непосредственно под крыльчатку вентилятора, общее направление потока «к текстолиту» обеспечивает их обдув «отраженными» течениями воздуха. Эффект в этом случае не так велик, а наиболее ярко он проявляется на крупных радиаторах под 140-мм «вертушку». Для примера можно вспомнить выдающийся для своего времени суперкулер Scythe Zipang.
При желании в пользу «топ»-схемы можно придумать еще несколько незначительных плюсов. Теперь о минусах.
Первый недостаток вытекает из только что описанных достоинств. Радиатор «накрывает» большую площадь, а если кулер недостаточно высок (что противоречит первому описанному «плюсу»), то высокие элементы околосокетного пространства могут под него попросту не поместиться. К примеру, уже упомянутый Zipang, который одно время был у меня, постоянно перекрывал слоты оперативной памяти: можно было поставить кулер «поверх» уже вставленных модулей, но заменить планки после сборки системы - уже нет. Впрочем, это в большей степени относится именно к 140-мм моделям, нынешний подопытный гораздо компактнее, а подробнее о совместимости будет рассказано в соответствующем разделе.
Вторая проблема уже успешно решена многими производителями, но с ней еще можно столкнуться и при покупке самых современных моделей кулеров «топ»-схемы. Иногда к этим радиаторам с небольшими изменениями адаптируются крепления от более распространенных «башен». Из-за того, что основание скрыто под радиатором, добраться до крепежных винтов бывает очень сложно. Впрочем, эта проблема решается переносом головок «стягивающих» винтов на обратную сторону текстолита. Интересно проверить, как реализовано крепление Enermax ETD-T60-VD.
Также как негативную особенность можно отметить отсутствие на многих моделях второго вентилятора. Установить дополнительную «вертушку» на любую «башню» - не проблема, а вот с «топами» ситуация хуже. Взять, к примеру, рассматриваемый кулер – конфигурация тепловых трубок делает эту операцию невозможной.

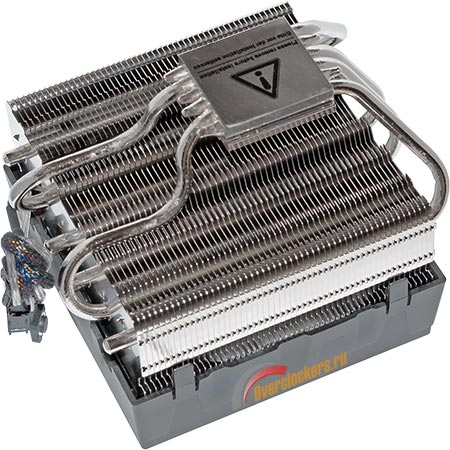

Enermax ETD-T60-VD легко разделяется на две части – вентилятор с кожухом и радиатор. Начнем с последнего.
реклама

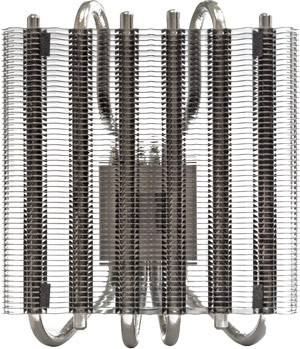

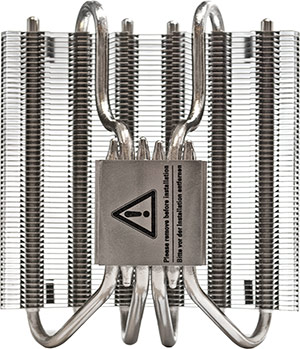

В основе конструкции лежат шесть тепловых трубок с диаметром в сечении 6 мм. Для улучшения теплораспределения и повышения общей жесткости конструкции они входят в радиатор с двух сторон (четыре с одной – еще две с другой).

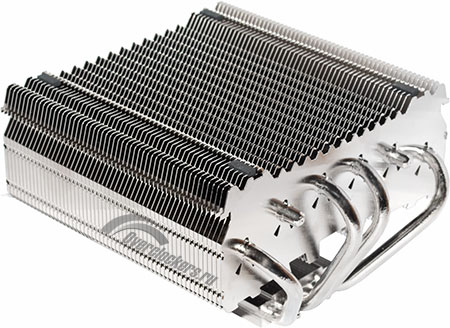

Габариты рассеивающей части 130 х 133 мм, при средней толщине ~43 мм. Стоит отметить, что последний параметр определен именно «усреднено», так как конструкторы Enermax используют алюминиевые ребра сложной формы с многочисленными выступами (на фронтальной части, обдуваемой вентилятором, применена «гребенка», «разрезающая» поток – такой же профиль используется на стендовом суперкулере Noctua NH-D14). Это подкупает – очевидно, инженеры потратили немало времени на разработку оптимальной формы.

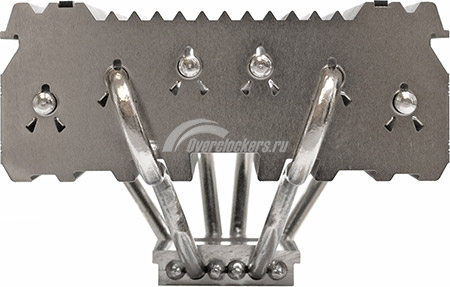

Также нельзя не отметить стремление конструкторов достичь оптимального распределения тепла по всей площади радиатора. Трубки входят в него с двух сторон, к тому же они выстроены «дугой», чтобы лучше прогревать ребра по всей «толщине»:
На данном фото видно, что вокруг ТТ проделано несколько небольших прорезей, однако, я бы не отнес их к «аэродинамическим оптимизациям», скорее они нужны для предотвращения изгиба ребер при их «нанизывании» на трубки (то есть - это «технологические отверстия»). Ребра радиатора общим количеством 55 штук, закреплены без применения пайки – «в натяг» (пожалуй, здесь можно отметить единственный существенный минус конструкции: на фотографии выше легко заметить небольшие «щели» в тех местах, где трубки принизывают ребра – то есть контакт не полон). Толщина пластин составляет ~0.45 мм, межреберное расстояние – ~1.9 мм. Очевидно, кулер должен неплохо функционировать и при низких оборотах вентилятора, хотя в целом это «универсальный» радиатор без ярко выраженной «заточки» под определенный режим работы.
Общий вес конструкции с вентилятором и кожухом оставляет 540 г. За «здоровье» материнской платы при такой массе кулера можно не опасаться, тем паче, что в комплект входит стальная упорная крестовина.
Вентилятор с кожухом крепится на радиаторе с помощью пластиковых защелок.
Стоит отметить, что «вертушку» при желании можно извлечь из кожуха, а значит – проблем с ее заменой не возникнет (подойдет любая модель типоразмера 120 х 25 мм).

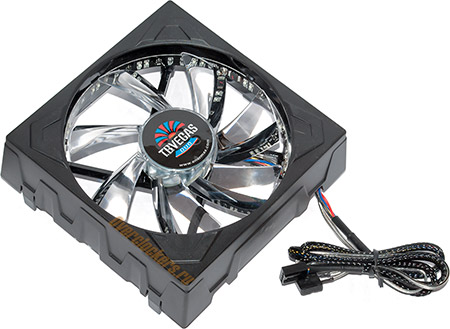

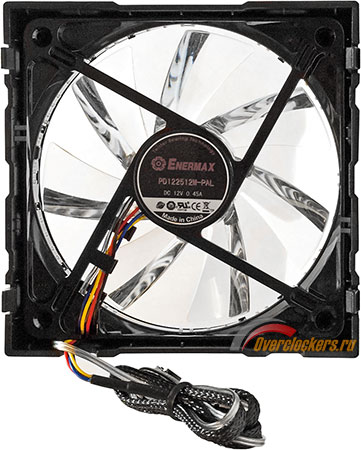

Читатели, знакомые с продукцией Enermax, наверняка узнали этот 120-мм вентилятор – он относится к семейству T.B. Vegas. На края всех семи лопастей нанесено отражающее покрытие, а по окружности рамки установлены многочисленные синие и красные светодиоды. Кнопка-переключатель позволяет активировать несколько режимов работы подсветки. Описывать «иллюминацию» на словах - дело неблагодарное, любопытствующие читатели могут посмотреть огромное количество любительских видео на Youtube. Скажу лишь, что выглядит все это очень красиво, но, на мой вкус, - ярковато.
Вентилятор оснащается четырехштырьковым разъемом питания, заявленный диапазон скоростей вращения 800-1800 об/мин. При этом производитель заявляет уровень шума всего 16-26 дБ. Я бы не относился к этим цифрам серьезно. К примеру, уровень «фона» в тестовом помещении составляет ~27 дБ, на слух - это почти полная тишина. Представить, что 120-мм вентилятор будет неслышим при скорости вращения 1800 об/мин даже с расстояния 3-4 метра, невозможно.
Производитель не указывает тип подшипника. Точнее указывает, но в «рекламном» духе – Twister Bearing, название очевидно дано по наименованию фирменной серии вентиляторов Enermax Twister. Иногда эта конструкция описывается как «подвеска ротора вентилятора в магнитном поле», я не склонен доверять таким «научно-фантастическим» формулировкам, но для этих вентиляторов, и правда, характерна тихая работа при низких оборотах и очень значительное время наработки на отказ – 100.000 часов.
реклама
Также отмечу, что у модели ETD-T60-VD в ассортименте Enermax есть фактически полный аналог – кулер ETD-T60-TB. Конфигурация радиаторов полностью совпадает – разница только в используемом вентиляторе. На ETD-T60-TB установлен обычный «пропеллер» без специальной подсветки и кожуха. При этом диапазон оборотов совпадает, так что две модели должны демонстрировать близкую эффективность. Если вы не любитель «моддинга системы» и «световое шоу» в системном блоке вам не нужно – это отличный вариант, который к тому же, позволяет сэкономить десять долларов.

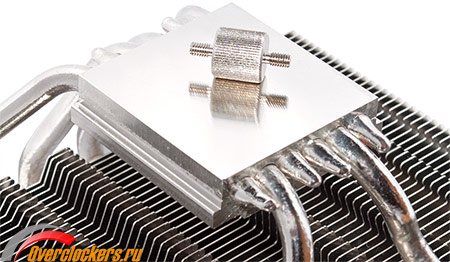

Основание ETD-T60-VD выполнено по классической схеме, без использования технологии «прямого контакта».
Стоит отметить, что конструкция смотрится очень грамотно. Трубки уложены фактически без зазоров и закреплены припоем. Верхняя и нижняя теплораспределительные пластины весьма массивны, что может чуть увеличивать тепловое сопротивление, но зато позволяет добиться оптимального распределения тепла между центральными и крайними ТТ. Можно заключить, что это основание должно хорошо подходить для процессоров с небольшой площадью кристалла (к коим относится и стендовый Intel Core i5-2500K), хотя его значительные размеры (квадрат со стороной 41 мм) позволяют рассчитывать и на нормальную работу с крупными CPU (например, «шестиядерниками» AMD и Intel).

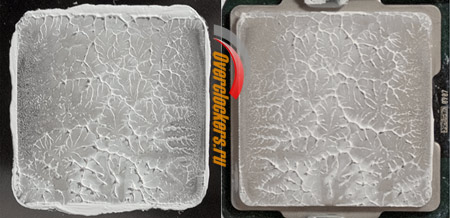

Поверхность основания обработана качественно – следы шлифовального инструмента не заметны на глаз и не прощупываются тактильно, полировка неплоха, хотя и не дотягивает до «зеркала». Но самое главное, отпечаток получается близким к идеалу:
По крайней мере, в центре контакт безупречен. Внешний осмотр показал, что крышка процессора напрямую сообщается с четырьмя центральными ТТ, а толстые пластины основания позволяют надеяться, что и боковые трубки будут участвовать в передаче тепла ребрам радиатора.
По итогам внешнего осмотра модель ETD-T60-VD оставляет очень приятное впечатление. Инженеры Enermax тщательно проработали конструкцию: рассеивающая часть создана с применением разного рода «аэродинамических усовершенствований», а специальное расположение трубок должно обеспечить равномерный прогрев пластин - это далеко не примитивный блок из прямоугольных ребер; основание тоже не подкачало – его можно считать «образцовым» (по меньшей мере, если говорить о классической схеме, без «прямого контакта»). Также хочу отметить общее качестве изготовления – кулер собран очень аккуратно и «тотально никелирован».
