Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.56, TMonitor 1.03. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур HDD: | SpeedFan 4.42. |
Методика тестирования
Уровень шума и эффективность системы охлаждения AeroCool XPredator оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение

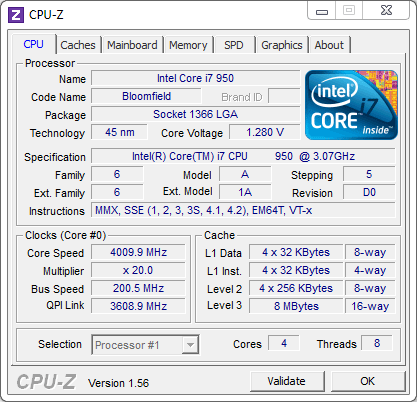

Стендовый процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
реклама
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

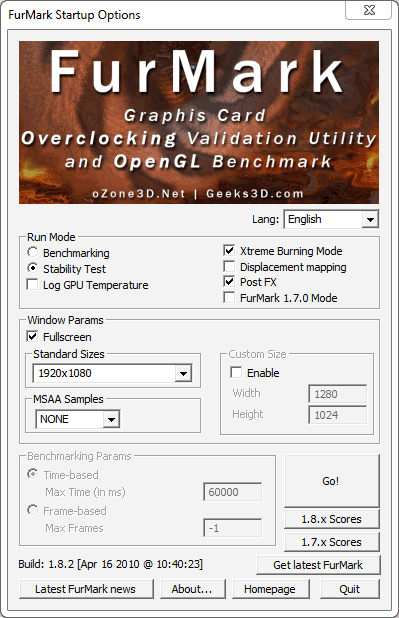

Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 950 и 1100 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.8.2 со следующими настройками:

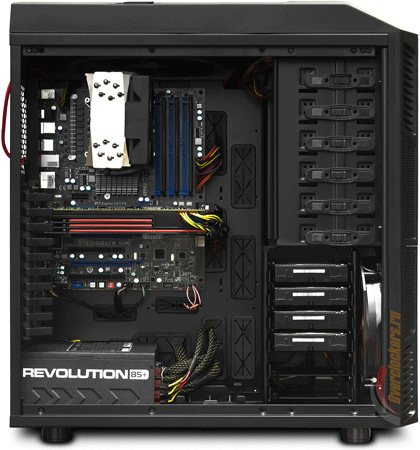

Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что AeroCool XPredator тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 6870:
реклама
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов Цельсия.
После получения первых результатов тестирования эффективности системы охлаждения корпуса было решено дополнительно испытать его еще в одной конфигурации СО. Потом – еще в одной, потом – еще... Так, слово за слово, AeroCool XPredator был протестирован в восьми режимах:
- Без модификаций, верхняя панель открыта («AeroCool XPredator Stand.» на графиках);
- «Твикнутый» корпус («AeroCool XPredator Tweak»): с закрытой верхней панелью и верхним вентилятором, установленным на боковой стенке (при этом эстеты, недовольные видом черного вентилятора на окне и плохой видимостью подсветки переднего, могут просто поменять их местами);
- Каждый из этих двух режимов – с дополнительным 140-миллиметровым вентилятором Thermalright TY-140 сзади (этим конфигурациям СО корпуса соответствует пометка «+ Fan» на графиках);
- И каждый из этих четырех режимов – при двух скоростях вращения штатных вентиляторов: максимальной и минимальной* («High» и «Low»).
* Дополнительная «вертушка» при этом тоже замедлялась со штатных 1300 до 900 RPM.
Шум
Для проверки акустических параметров система в AeroCool XPredator и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 6870 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
реклама* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Вот так приятный сюрприз! Даже в режиме максимальных оборотов его 230-миллиметровых вентиляторов тестируемый корпус демонстрирует вполне вменяемую шумовую эргономику. Разумеется, любителей тишины он не устроит, но большинство геймеров, привычных к реву турбин современных топовых видеокарт под нагрузкой, наверняка останутся довольны уже этим.
А в тихом режиме AeroCool XPredator и вовсе можно назвать тихим, уже безо всяких оговорок. Его вентиляторы не выделяются на фоне даже довольно тихой конфигурации. Правда, заглушить их шасси (пусть и тяжелое, но чересчур дырявое) уже не может. Однако все равно для игрового корпуса результат, прямо скажем, выдающийся. Теперь главное, чтобы эффективность системы охлаждения не подвела.
Давайте посмотрим, как она справляется со своими прямыми обязанностями.
Охлаждение
Ввиду обилия данных я буду комментировать только наиболее интересные пункты. Так или иначе, все цифры на графиках, кому интересно – изучайте :).
Для начала в конфигурации с одной видеокартой Radeon HD 6870:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
К сожалению, вот здесь уже результаты AeroCool XPredator в штатной конфигурации далеки от выдающихся. По температуре CPU и GPU он может потягаться с открытым стендом лишь в штатном режиме, заметно уступая последнему при снижении оборотов пары своих вентиляторов. А если просто (без перестановки верхнего вентилятора на боковую панель) закрыть верхнюю крышку, то к этим результатам можно смело прибавлять еще 10–15 градусов. Так, в тихом режиме у меня корпус даже не прошел тест, доведя CPU до TJMax = 99°C. Что и вызвало появление дополнительных тестов: в конфигурациях «Tweak», «+ Fan» и т.д.
С ними все просто: каждый шаг дает небольшой, но заметный эффект. И оптимальным однозначно является именно последний режим (тот, который «Tweak + Fan») – именно в нем CPU и GPU чувствуют себя в корпусе лучше всего. Особенно радуют при этом заметно более низкие обороты турбины видеокарты, работающей в автоматическом режиме.
И лишь на температурах жестких дисков все данные манипуляции никак не сказывались. Единственное, от чего зависит комфорт винчестеров в AeroCool XPredator – это скорость вращения фронтального вентилятора. Но в любом случае корпус заметно опережает открытый стенд.
HDD никак не реагировали и на добавление второй видеокарты. А вот как появление в системе еще одного Radeon HD 6870 повлияет на температурные режимы CPU и собственно пары GPU, посмотреть очень даже интересно:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 1 Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 2 Temp, °C
Включите JavaScript, чтобы видеть графики
Из-за не слишком удачной конфигурации слотов PCI-E на стендовой материнской плате MSI X58A-GD65 видеокарты пришлось располагать вплотную. Разумеется, при этом верхняя, турбина которой была вынуждена засасывать воздух в непосредственной близости от горячей платы нижней, оказывалась в заметно худшем положении. И ни открытый стенд, ни AeroCool XPredator в своей штатной конфигурации никак не могли ей помочь. Радикально поменяла картину лишь установка верхнего вентилятора на боковую панель. Вот тут уже корпус показал себя во всей красе, заметно опередив открытый стенд.
Боковой обдув благоприятно влияет и на температуру CPU. Впрочем, последнему более заметно помогает добавление заднего вентилятора.
В штатной же конфигурации эффективность системы охлаждения корпуса (в рамках его сегмента) можно оценить лишь как удовлетворительную. К счастью, ее без особых проблем и с минимальными затратами можно «довести до ума». В качестве «заготовки» под сборку высокопроизводительной домашней системы AeroCool XPredator подходит отлично.
