Тестовый стенд

В тестируемом корпусе собиралась следующая система:

Материнская плата:	MSI X58A-GD65 (Intel X58 Express, BIOS ver. V22.0B12).
Центральный процессор:	Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра).
Охлаждение CPU:	Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2.
Оперативная память:	3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7.
Видеокарта:	ATI Radeon HD 6870 Sapphire 1 Гбайт (reference), 2 шт.
Дисковая подсистема:	WD Caviar Black WD1001FALS 10¹² байт, 4 шт.
Блок питания:	Enermax Revolution 85+, 850 Вт.
Привод:	Pioneer DVD±RW «Radical Black» :).
Дополнительные вентиляторы:	Thermalright TY-140 (140 x 140 x 25 мм, ≈900–1300 RPM).

Особенности сборки

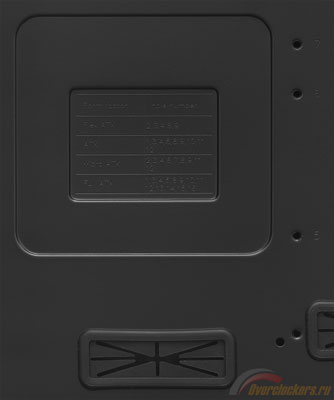

Материнская плата в AeroCool XPredator устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Поддерживаются все основные форматы материнок: от миниатюрного Mini-ITX до внушительного Extended-ATX. А для того, чтобы пользователь не перепутал, в какие монтажные отверстия стойки вкручивать нужно, а в какие – нет, они все промаркированы, и в центре поддона приводится легенда с расшифровкой обозначений:

Даже полноразмерной ATX-плате в корпусе очень просторно. Справа и снизу от ближайших компонентов «материнку» будет отделять добрый десяток сантиметров. И лишь сверху до большого вытяжного вентилятора от нее – менее пяти «сэмэ».

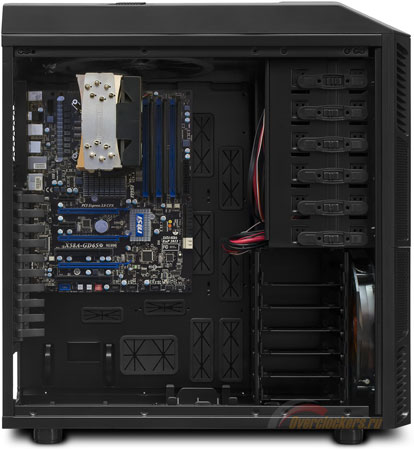

Тем не менее, этого оказалось более чем достаточно, чтобы даже несмотря на сильно сдвинутый вверх на стендовой MSI X58A-GD65 процессорный разъем, сюда поместился достаточно крупный CPU-кулер Thermalright Ultra-120 eXtreme:

414x450 37 KB. Big one: 1380x1500 276 KB

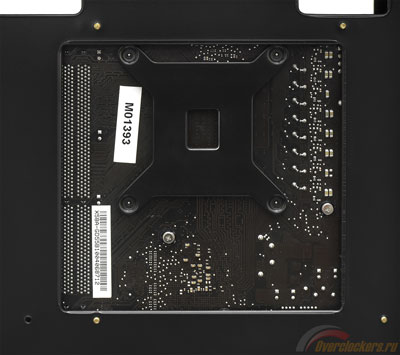

Правда, смещенный сокет вызвал другую проблему: его backplate вылез за пределы соответствующего выреза в поддоне, а значит, (де-)монтировать кулер прямо в корпусе уже не удастся:

400x355 26 KB. Big one: 1500x1330 263 KB

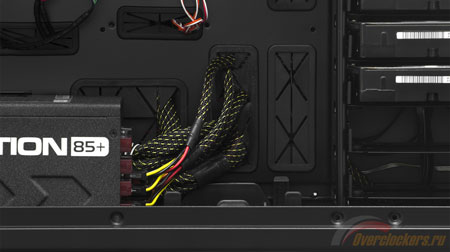

Следующим устанавливаем блок питания. Он в тестируемом корпусе будет упираться в виброизолирующую прокладку на задней стенке и покоиться на мягких резиновых ножках. Расположены они удачно, на них устойчиво разместится как стандартный 14-сантиметровый, так и гораздо более длинный БП.

Правда, он будет напрямую соприкасаться с поддоном материнской платы, так что вся эта забота о виброизоляции, по большому счету, напрасна.

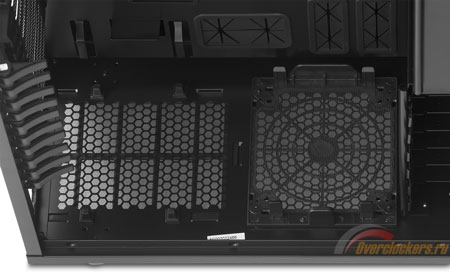

А еще блок питания длиннее 20 сантиметров упрется в вентиляторную рамку с фильтром, оккупировавшую центр днища:

На счастье, мой стендовый Enermax Revolution 85+ ровно 190 мм длиной. Он этой рамки даже не касался. А от корзины жестких дисков его при этом отделяло добрых 15 сантиметров.

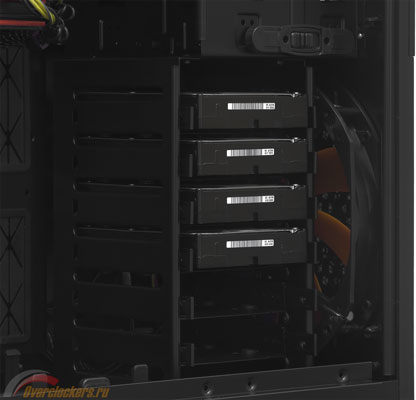

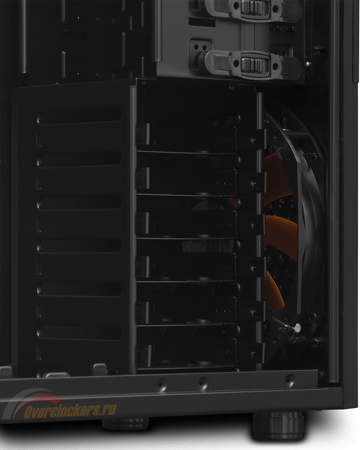

На предыдущей фотографии в корпусе уже установлены винчестеры. Их в AeroCool XPredator предлагается прикручивать к выдвижным салазкам, которые уже в корзине фиксируются просто на защелках:

360x450 124 KB. Big one: 800x1000 451 KB

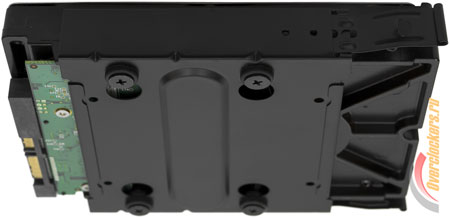

При этом можно использовать как боковые, так и нижние монтажные отверстия HDD. В последнем случае контакт будет осуществляться через резиновые прокладки, призванные снизить передачу вибраций с винчестера на шасси. А прикручивать жесткий диск придется нестандартными удлиненными винтиками (есть в комплекте):

Это тут весьма кстати, ведь салазки в корзине фиксируются не слишком жестко, и в случае с наиболее «непоседливыми» жесткими дисками вполне могут начать дребезжать (справедливости ради уточню, что четверка моих стендовых Western Digital Caviar Black такой проблемы не вызвала).

Еще одним недостатком корзины для жестких дисков можно назвать чересчур плотное расположение в ней винчестеров: соседние друг от друга отделяет лишь чуть более пяти миллиметров. При этом сверху остались незадействованными добрые два сантиметра свободного пространства. Распредели производитель винчестеры на всю высоту корзины, и между соседними был бы уже сантиметр.

Впрочем, и в нынешнем виде огромный фронтальный вентилятор без проблем должен продуть жесткие диски (а значит, справиться с их охлаждением).
