Тестовая конфигурация и драйверы
Для тестирования был использован открытый стенд со следующей конфигурацией:
- Процессоры:
- Intel Core i7-870 B1 (Lynnfield)
- Intel Core i7-860 B1 (Lynnfield)
- Intel Core i5-750 B1 (Lynnfield)
- Охлаждение процессоров: Glacial Tech F101 PWM
- Материнские платы:
- Gigabyte GA-P55-UD6 (rev.1.0), Intel P55, BIOS F5d
- MSI P55-GD80, Intel P55, BIOS 1.1 beta 1
- Память: G.Skill Perfect Storm F3-16000CL7T-6GBPS 7-8-7-20 1.65V 3x2048Mb (использовались только два модуля памяти)
- Видеокарты: пара MSI GTX260 Lightning 1792Mb DDR3 PCI-E в режиме SLI
- Жёсткий диск: Western Digital WD1500HLFS (Velociraptor), 150 Gb
- Блок питания: Enermax Revolution 85+ 1050W
- Термопаста: Arctic Silver 5
Для тестирования была использована операционная система Windows 7 Ultimate build 7600 x86. Было установлено обновление DirectX от марта 2009 года и драйвера Intel Chipset Device Software v9.1.1.1015, Intel Matrix Storage Manager v8.9.0.1012 и NVIDIA ForceWare v190.38. Настройки драйверов ForceWare устанавливались на максимальное качество.
Сравнение производительности
Для сравнения производительности были использованы результаты, полученные ранее на материнской плате MSI P55-GD80 с тем же самым процессором и видеокартой, частотами и настройками. Так как MSI P55-GD80 завышает базовую частоту на 0.5 МГц и не имеет средств для её точной настройки, то для сравнения была использована частота процессора 4009 МГц:
реклама

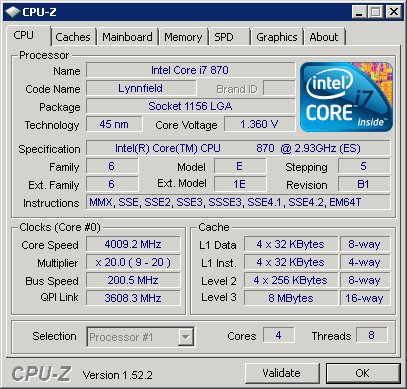

Gigabyte GA-P55-UD6 настраивалась на эту же частоту при помощи программы SetFSB. Таким образом, была достигнута возможность провести честное сравнение на равной частоте, без учета завышений со стороны материнских плат.

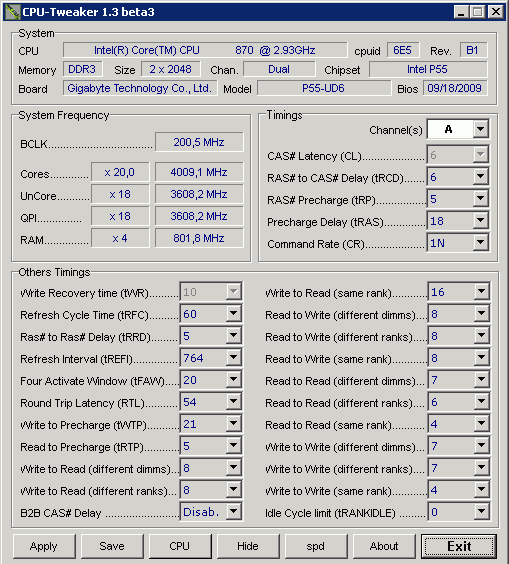

Память работала на частоте 1603 МГц с таймингами 6-6-5-18 1T. Вторичные тайминги устанавливались следующим образом:
Чтобы минимизировать зависимости от производительности видеоподсистемы, видеокарты были разогнаны до частот 740(1584)/2300 MHz.
В BIOS обеих материнских плат были отключены технологии виртуализации, Turbo Boost и C-States. Технология Hyper Threading была включена. Частота PCI-E устанавливалась равной 101 МГц, а множитель QPI — x18. SATA-контроллер, к которому был подключен жесткий диск, работал в режиме AHCI.
Напряжения устанавливались следующим образом:
- Vcore = 1.40V
- CPU VTT (QPI Voltage) = 1.40V
- PCH Voltage = 1.20V
- CPU PLL = 1.80V
- DDR Voltage = 1.65V
Для замера производительности были использованы следующие приложения, бенчмарки и игры:
- SuperPi / mod1.5 XS – режимы 1M и 32M
- Hexus PiFast v4.1 – Total computation time
- wPrime v1.55 – режимы 32M и 1024M
- Fritz Chess Benchmark v4.2 – Kilo nodes per second
- Nuclearus Multicore v2.0.0 – Total Score
- CineBench R10 – CPU Benchmark (xCPU)
- ScienceMark v2.0 – Overall Score
- 7-Zip v4.65 (32Mb) – Общий рейтинг (MIPS)
- WinRar v3.80 – Speed (KB/s)
- Flac Encoder v1.21 – play/CPU ratio. Результат рассчитывался как длительность тестового файла в секундах, делённая на время, затраченное процессором на кодирование этого файла. Для тестирования использовался файл длительностью 3609 секунд. Чем больше показатель play/CPU ratio, тем лучше.
- Lame MP3 Encoder v3.98.2 – play/CPU ratio
- TechArp x264 Benchmark HD v2.0 (v0.59.819M) – fps при кодировании в MP4
- Lavalys Everest Ultimate v5.02.1795 beta – Memory Read / Write / Copy / Latency
- PassMark Performance Test v7.0.1004 – общий PassMark Rating и раздельно CPU/2D/3D/ Memory/Disk Mark
- PCMark Vantage v1.0.0.0906a – PCMark Score
- PCMark05 v1.2.0.0906a – PCMark / CPU / Memory / Graphics / HDD Score
- SiSoftware Sandra 2009 SP4 (v2009.1.15.124)
- Арифметический тест процессора (ALU/FPU)
- Мультимедийный тест процессора (Int/Float)
- Межъядерная пропускная способность и задержка
- Пропускная способность памяти (Int/Float)
- Пропускная способность кэш/памяти
- AquaMark3 – 1024x768, NoAA/NoAF – CPU / GPU / Overall Score
- 3DMark03 v3.6.0.0906a – 1024x768, NoAA/NoAF
- 3DMark05 v1.3.0.0906a – 1024x768, NoAA/NoAF
- 3DMark06 v1.1.0.0906a – 1280x1024, NoAA/NoAF – CPU / SM2.0 / HDR / Overall Score
- 3DMark Vantage v1.01.0906a – Performance Preset (1280x1024, NoAA/NoAF) — CPU / GPU / Overall Score
- Unigine Tropics Demo v1.1 – 1280x1024, 4xAA/16xAF
- X3 Terran Conflict v1.2.0.0 Rolling Demo – 1280x1024, 4xAA/16xAF
- Crysis v1.2.1 — 1280x1024, 4xAA/16xAF (Benchmark_CPU.bat / Benchmark_GPU.bat)
- Crysis: Warhead v1.1.1.711 – 1280x1024, 4xAA 16xAF (train timedemo)
В случае если не было возможности выставить режим AA/AF через настройки игры или бенчмарка, он форсировался при помощи драйвера ForceWare (через RivaTuner).
реклама
Полученные результаты сведены в таблицу:
|
|
|
|
|
SuperPi mod1.5 XS | 1M |
|
|
|
32M |
|
|
|
|
Hexus PiFast v4.1 |
|
|
|
|
wPrime v1.55 | 32M |
|
|
|
1024M |
|
|
|
|
Fritz Chess v4.2 |
|
|
|
|
Nuclearus v2.0.0 |
|
|
|
|
CineBench R10 – xCPU Benchmark |
|
|
|
|
ScienceMark v2.0 — Overall Score |
|
|
|
|
7-Zip v4.65 — 32Mb |
|
|
|
|
WinRar v3.80 |
|
|
|
|
Flac Encoder v1.21 — play/CPU ratio |
|
|
|
|
Lame MP3 Encoder v3.98.2 — play/CPU ratio |
|
|
|
|
x264 Benchmark HD v2.0 — MP4 |
|
|
|
|
Everest v5.02.1795 Memory Benchmark | Read |
|
|
|
Write |
|
|
|
|
Copy |
|
|
|
|
Latency |
|
|
|
|
PassMark Performance Test v7.0.1004 | Overall Score |
|
|
|
CPU Mark |
|
|
|
|
2D Graphics |
|
|
|
|
3D Graphics |
|
|
|
|
Memory |
|
|
|
|
Disk Mark |
|
|
|
|
PCMark Vantage v1.0.0 |
|
|
|
|
PCMark05 v1.2.0 | PCMark Score |
|
|
|
CPU Score |
|
|
|
|
Memory Score |
|
|
|
|
Graphics Score |
|
|
|
|
HDD Score |
|
|
|
|
SiSoftware Sandra 2009 SP4 | ALU CPU |
|
|
|
FPU CPU |
|
|
|
|
Multimedia CPU |
|
|
|
|
|
|
|
||
Multicore Bandwidth |
|
|
|
|
Multicore Latency |
|
|
|
|
Memory Bandwidth |
|
|
|
|
|
|
|
||
Cache & Memory Bandwidth |
|
|
|
|
AquaMark3 | Overall Score |
|
|
|
GPU Score |
|
|
|
|
CPU Score |
|
|
|
|
3DMark03 v3.6.0 |
|
|
|
|
3DMark05 v1.3.0 |
|
|
|
|
3DMark06 v1.1.0 | Overall Score |
|
|
|
SM2.0 Score |
|
|
|
|
HDR Score |
|
|
|
|
CPU Score |
|
|
|
|
3DMark Vantage v1.01 | Overall Score |
|
|
|
GPU Score |
|
|
|
|
CPU Score |
|
|
|
|
Unigine Tropics Demo v1.1 |
|
|
|
|
X3 Terran Conflict v1.2.0.0 |
|
|
|
|
Crysis v1.2.1 — CPU bench (avg fps) |
|
|
|
|
Crysis v1.2.1 — GPU bench (avg fps) |
|
|
|
|
Crysis Warhead v1.1.1.711 train timedemo (avg fps) |
|
|
|
Там, где разница между результатами получилась в пользу Gigabyte GA-P55-UD6, она указана со знаком "+", а там, где в пользу MSI P55-GD80 — со знаком "-".
Проблем с производительностью не наблюдается ни у одной из сравниваемых материнских плат. Все полученные результаты повторяемые и без провалов. В большем количестве бенчмарков Gigabyte GA-P55-UD6 показала более высокие результаты, чем MSI P55-GD80, но преимущество очень незначительное.
Разгон по базовой частоте (BCLK)
Для проверки разгона по базовой частоте сначала был использован инженерный образец процессора Intel Core i7-870. Его потенциал уже был изучен ранее на MSI P55-GD80. Для стабильной работы на частое BCLK 222 МГц ему требуется как минимум охлаждение проточной холодной водой. На этот раз для его охлаждения был использован кулер Glacial Tech F101 PWM, который ограничил частоту BCLK на уровне 212 МГц:
Этого, конечно же, недостаточно чтобы раскрыть потенциал материнской платы, поэтому был проверен еще один процессор — серийный Intel Core i5-750. Им проще достигать более высоких частот BCLK по двум причинам: отсутствие поддержки Hyper Threading (а значит и температура под нагрузкой будет ниже) и множитель x16 вместо x18 для частоты Uncore. В результате проверки была получена частота 220 МГц:
Но если для Intel Core i7-870 было достаточно напряжения CPU VTT 1.42V для 212 МГц, то Core i5-750 уже потребовал увеличения его до 1.60V чтобы стабильно работать на 220 МГц.
Максимальная частота BCLK, на которой удалось получить валидацию CPUZ, с процессором Core i5-750 на воздушном охлаждении составила 223 MHz :
Затем этот же процессор был проверен с охлаждением проточной холодной водой, для чего был использован водоблок ProModz CPU V3 и 2 метра шланга. С множителем QPI равным x18 разгон по BLCK не изменился, что говорит о том, что частота 4014 МГц стала пределом для этой шины. После снижения множителя QPI до x16 удалось получить валидацию CPUZ на частоте BLCK 230 МГц :
В точно таких же условиях был проверен еще один серийный процессор — Core i7-860. Его результат разгона по BLCK оказался даже чуть выше, чем у Core i5-750 и составил 232 МГц :
реклама
Разгон процессоров и температурный режим
Проверка процессоров на разгон так же проходила с охлаждением кулером Glacial Tech F101 PWM. Для проверки стабильности использовалась программа LinX v0.6.4. Минимальные и максимальные температуры ядер фиксировались программой Core Temp v0.99.5.26.
Для работы на частоте 4000 МГц процессору Core i7-870 потребовалось увеличение напряжения Vcore до 1.328V. Полученные температуры — 39°C / 87°C (в покое / под нагрузкой).

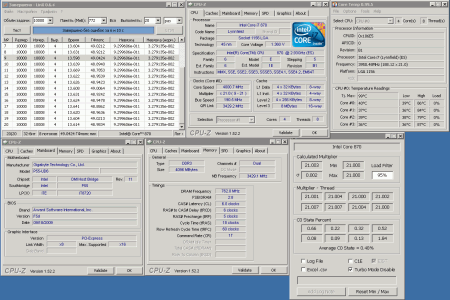

Максимальный разгон Core i7-870 составил 4084 МГц с напряжением 1.344V и температурами 42°C / 92°C:

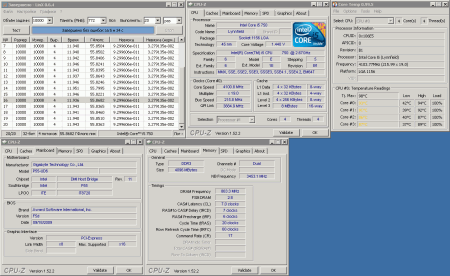

Процессор Core i5-750 разогнался чуть выше — до 4100 МГц, но потребовал для этого более высокого напряжения 1.440V. Температуры — 42°C / 94°C.
Даже не смотря на проблемы с работой Load Line Calibration, материнская плата оказалась способной разогнать как младший, так и старший процессор в линейке Lynnfield до частот выше четырех гигагерц с использованием воздушного охлаждения.
Разгон памяти
Тестирование памяти проводилось при помощи программы MemTest86+ v4.00 (не менее четырех проходов теста #5). Что бы контроллер памяти в процессоре не препятствовал раскрытию потенциала памяти на данной материнской плате, напряжение CPU VTT на время тестов устанавливалось равным 1.52V. До частоты памяти 2300 МГц тайминг B2B-CAS Delay устанавливался в положение Disabled, то есть был равен нулю, а выше этой частоты — 6.
Для тестирования памяти были использованы следующие комплекты памяти:
- Corsair DOMINATOR Twin3X2048-1800C7D DDR3-1800 2x1024Mb 7-7-7 2.00V, Micron D9GTR/D9GTS — 2 комплекта
- G.Skill Perfect Storm F3-16000CL7T-6GBPS 3x2048Mb DDR3-2000 7-8-7 1.65V, Elpida MNH-E Hyper
- Kingmax FLIE85F-B8EE9 DDR3-2000 3x2048Mb DDR3-2000 9-9-9 1.65V, Elpida MNH-E Hyper
- Kingston HyperX KHX2000C8D3T1K3/6GX 3x2048Mb DDR3-2000 8-8-8 1.65V, Elpida MGH-E Hyper
- Kingston HyperX KHX2000C8D3T1K3/3GX 3x1024Mb DDR3-2000 8-8-8 1.65V, Elpida MGH-E Hyper

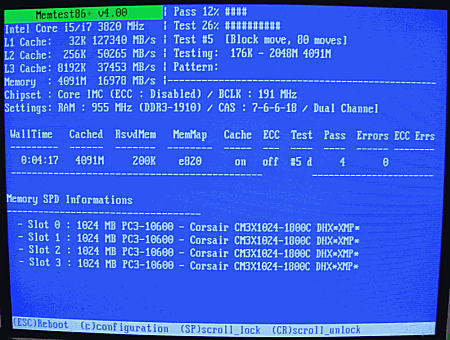

Комплекты Corsair с номинальным напряжением 2.00V были взяты, чтобы проверить сможет ли работать старая "высоковольтная" память на Gigabyte GA-P55-UD6 и вообще на платформе Socket 1156. Для теста были установлены сразу два комплекта такой памяти, то есть четыре модуля по 1024Mb. Память заработала без проблем и даже разогналась до частоты 1910МГц с таймингами 7-6-6-18 1T и напряжением 2.16V:

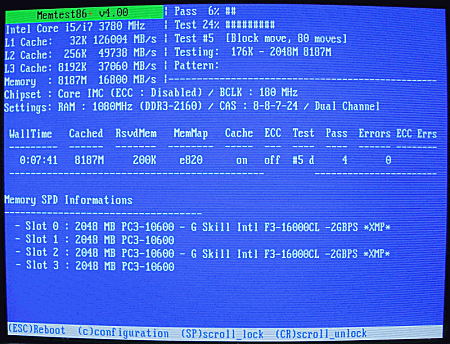

Далее была проверена работа материнской платы с объемом памяти в 8192Mb в виде четырёх модулей по 2048Mb. Для этого были взяты по два модуля из комплектов G.Skill Perfect Storm F3-16000CL7T-6GBPS и Kingmax FLIE85F-B8EE9. Память работала нормально, но только при установке таким образом, чтобы на материнской плате оставались свободными слоты DIMM3 и DIMM6. Максимальный разгон составил 2160 МГц с таймингами 8-8-7-24 1T и напряжением 1.75V:
Затем все четыре "низковольтовых" комплекта, основанных на Elpida Hyper были проверены по отдельности, для чего из каждого трехканального комплекта бралось только два модуля. Во время проверки процессор охлаждался воздушным кулером Glacial Tech F101 PWM, при котором используемый для тестов процессор Core i7-870 не может работать на частоте BCLK выше 212 МГц и соответственно с частотой памяти выше 2544 МГц. Для охлаждения памяти был использован 92-мм вентилятор Thermaltake. Результаты разгона сведены в таблицу:
|
|
|
|
|
G.Skill Perfect Storm F3-16000CL7T-6GBPS |
|
|
|
|
Kingmax FLIE85F-B8EE9 DDR3-2000 |
|
|
|
|
|
|
|
||
Kingston HyperX KHX2000C8D3T1K3/6GX |
|
|
|
|
|
|
|
||
Kingston HyperX KHX2000C8D3T1K3/3GX |
|
|
|
|
|
|
|
Комплект G.Skill показал на 44 МГц лучший разгон по частоте, чем на MSI P55-GD80, но для этого пришлось поднять тайминг CAS Latency с 8 до 9. Очень неплохо показал себя комплект Kingston HyperX KHX2000C8D3T1K3/3GX, он единственный из четырех протестированных оказался способен работать на частоте выше 2500 МГц с CAS Latency 8.
По результатам этой проверки можно сделать вывод, что материнская плата Gigabyte GA-P55-UD6 отлично разгоняет память, даже чуть выше, чем MSI P55-GD80 (по крайней мере на стабильных частотах).
Заключение
Материнская плата оставила о себе благоприятное впечатление. Она имеет хороший уровень производительности и удобный BIOS. Умеет хорошо разгонять как процессоры, так и память. Не имеет никаких проблем с перегревом. На наличие разных излишеств (декоративный радиатор на SATA-контроллерах JMicron и 6 слотов для памяти вместо 4) и "маркетинговых технологий" (система питания Vcore) можно было бы просто не обращать внимания, но за них нужно расплачиваться высокой ценой материнской платы. Самое главное, перед тем как разгонять на ней процессор с поднятием напряжения, не забудьте проверить качество прижима штырьков в LGA1156 с контактными площадками на процессоре (на всех площадках должны остаться следы от штырьков после первой же установки).
Преимущества и недостатки Gigabyte GA-P55-UD6:
[+] Умеет фиксировать множитель при работе Turbo Boost.
[+] Отличный разгон памяти — при тестировании в MemTest86+ была получена частота 2544 МГц, что на 44MHz выше, чем на MSI P55-GD80.
[+]Стабильный разгон по базовой частоте (BCLK) находится в диапазоне 200-220 МГц, в зависимости от напряжения CPU VTT и эффективности охлаждения на процессоре. Для достижения более высоких частот BCLK использованный для тестирования экземпляр процессора требует применения экстремального охлаждения.
[+] Диапазоны изменения напряжений на процессоре, памяти и чипсете достаточны для любого разгона. Есть возможность изменения таймингов памяти (в том числе B2B-CAS Delay и Round Trip Latency) раздельно для каждого из двух каналов. Возможность сохранения всех настроек BIOS в один из десяти профилей или в файл.
[+] При невозможности стартовать с установленными настройками BIOS плата делает три попытки и если они неудачны, сбрасывает их только на время следующего старта. После захода в BIOS не нужно ничего выставлять заново и даже не нужно загружать ранее сохраненный профиль. Можно просто продолжить настройку дальше используя уже сделанные изменения. Это очень удобно, облегчает разгон и уменьшает время, необходимое для подбора оптимальных параметров. Сбрасывать настройки BIOS кнопкой Clear CMOS приходится в очень редких случаях.
[+] Система охлаждения достаточно эффективна (и даже избыточна) для охлаждения всех греющихся компонентов на плате. Дополнительный обдув установленных радиаторов не требуется.
[+] Нет проблем с разгоном из Windows. Микросхема генератора частоты поддерживается программой SetFSB. Кроме того, можно использовать фирменную утилиту Gigabyte Easy Tune 6.
[-] Высокая цена (USD $240) для платы на mainstream-чипсете Intel P55. За эту цену можно купить две недорогих материнских палаты на этом же чипсете, только без излишеств и "маркетинговых технологий".
[-] Использование процессорного разъема производства Foxconn с плохим качеством прижима при сильном разгоне процессора (с повышением Vcore) может привести к термическим повреждениям, как материнской платы, так и процессора. Данная проблема может возникнуть не только на Gigabyte GA-P55-UD6, а на любой Socket1156-плате с разъёмом Foxconn.
[-] "Виртуальные 24 фазы" в системе питания процессора (Vcore) только занимают пространство вокруг процессорного сокета на материнской плате и увеличивают и без того не малую её стоимость. На материнскую плату установлено огромное количество (более полусотни) традиционных (то есть не DrMOS) мосфетов, половина их которых закрыта радиаторами, а половина оставлена голыми.
[-] Есть некоторые недоработки BIOS. Не работает опция CPU EIST Function (EIST всегда включена) и Load Line Calibration (в положении Standard и Level 1 наблюдается падение напряжения под нагрузкой, а в положении Level 2 — наоборот сильное завышение).
[-] Неудобное расположение кнопок Power, Reset, Clear CMOS. Невозможность следить за температурой процессора по показаниям индикатора POST-кодов после загрузки компьютера. Отсутствие кнопок для управления базовой частотой (BCLK).
[-] Отсутствие контактных площадок для удобства мониторинга напряжений при помощи мультиметра. Подходящие для этого точки труднодоступны, так как находятся на обратной стороне материнской платы либо скрыты под радиатором системы охлаждения.
Выражаем благодарность за помощь и оборудование следующим людям и компаниям:
- Gigabyte — за предоставленную на тестирование материнскую плату Gigabyte GA-P55-UD6
- Intel — за предоставленный образец процессора Core i7-870
- Enermax — за блок питания Enermax Revolution 85+ 1050W
- ProModz — за водоблок ProModz CPU V3 и другие компоненты для системы жидкостного охлаждения
- TiN — за подтверждение предположений о "виртуальности" фаз системы питания
