Обзор материнской платы MSI P55-GD80 на чипсете Intel P55

9 сентября 2009, среда 09:01
для раздела Лаборатория

Оглавление

  • Вступление
  • Обзор материнской платы MSI P55-GD80 (MS-7581)
  • Тестовая конфигурация и драйверы
  • Разгон процессора Intel Core i7-870 и температурный режим
  • Разгон памяти DDR3 на платформе Socket 1156
  • Заключение
  • Вступление

    Из всех плат на чипсете Intel P55 первой к нам на тестирование попала материнская плата MSI P55-GD80. В прошлом месяце вы уже могли посмотреть её предварительный видеообзор, но только сейчас, после анонса процессоров Intel на ядре Lynnfield, мы можем познакомить вас с её обзором. В данной статье вы найдете результаты разгона процессора Core i7-870 на этой материнской плате с воздушным и жидкостным охлаждением, проверку на разгон по BCLK и по частоте памяти DDR3.

    Долгое время материнские платы производства MSI не отличались хорошими оверклокерскими способностями. И дело было совсем не в отсутствии каких-либо опций в BIOS. Все базовые возможности для разгона они имели, но результаты все равно оставляли желать лучшего. Так продолжалось до появления чипсета Intel X58, пока не появились MSI Eclipse SLI и MSI X58 Pro. Первая имеет все достоинства топового решения, хорошую производительность (performance per clock), возможности и результаты разгона, но стоит недешево. А вторая, будучи одной из самых дешевых плат на X58, может разогнать процессор до частот BCLK около 220 МГц (если повезет с процессором), и при этом имеет поддержку SLI, для получения которой достаточно лишь прошить BIOS. Конечно, эти платы нельзя назвать лучшими, но с разгоном у них все в порядке, что для MSI уже можно считать хорошим результатом. Посмотрим, что изменилось для MSI с выходом чипсета Intel P55.

    Обзор материнской платы MSI P55-GD80 (MS-7581)

    Компания MSI объявила о выпуске целой линейки материнских плат на чипсете Intel P55:

  • P55M-GD45 - модель формата mATX для построения компактных компьютеров. Имеет поддержку SLI, но только по схеме x16+x4.
  • P55-CD53 - модель начального уровня, лишенная поддержки SLI и имеющая систему питания процессора построенную по схеме 4+1 (количество фаз на Vcore+VTT);
  • P55-GD65 -модель среднего уровня с поддержкой SLI из двух видеокарт (x8+x8). Система питания 6+1;
  • P55-GD80 - топовая модель в линейке плат на P55. Поддержка 3-Way SLI по схеме x8+x8+x4. Система питания 8+2.




  • Спецификации

  • Чипсет: Intel P55 Platform Controller Hub (PCH)
  • Поддержка процессоров: Socket 1156 (LGA) для процессоров Intel Core i7/i5 на ядре Lynnfield и Clarkdale*
  • Поддержка памяти:4 слота DIMM с возможностью работы памяти DDR3 в двухканальном режиме (по два слота на каждый канал). Поддерживаются стандарты памяти DDR3-800/1066/1333 официально и DDR3-1600/1800/2000/2133 в режиме разгона. Максимальный поддерживаемый объем каждого модуля - 4 Gb, максимальный общий объём всей установленной памяти - 16 Gb.
  • Слоты расширения:
    • 3 слота PCI-E 2.0 x16, Верхний слот PCI-E 2.0 x16 работает в режиме x16 при использовании только одной видеокарты, либо в режиме x8, при установке еще одной во второй слот. Средний слот PCI-E 2.0 x16 работает в режиме x8, а нижний - x4. Два верхних слота соединены с процессором напрямую, а нижний - через чипсет (южный мост).
    • 2 слота PCI-E 2.0 x1;
    • 2 слота PCI.
  • Порты:
    • 14 шт USB2.0 (8 на задней панели и 6 через разъёмы на плате). Один из портов на задней панели совмещен с разъёмом ESATA (реализован через JMicron JMB366).
    • 2 шт Firewire (IEEE 1394a) со скоростью работы до 400 Мб/сек через дополнительный контроллер VIA VT6315N (1 на задней панели и 1 через разъём на плате)
    • 6 штSerialATA Serial ATA 2 средствами чипсета (Intel P55 PCH) с поддержкой RAID 0, 1, 5, 10, JBOD и 2 порта Serial ATA 2 через дополнительный контроллер JMicron JMB363 с поддержкой RAID 0, 1, JBOD
    • 1 шт eSATA совмещенный с портом USB 2.0 через дополнительный контроллер JMicron JMB322
    • 1 шт IDE (ATA/133) на 2 устройства через дополнительный контроллер JMicron JMB363
  • Поддержка Multi GPU: Присутствует поддержка как SLI, так и Crossfire с возможностью объединения двух видеокарт по формуле PCI-E x8+x8. О поддержке трех видеокарт нигде не заявлено, но в любом случае на платах с чипсетом P55 такая конфигурация была бы неоптимальной из-за недостаточной пропускной способности шины DMI, которую использует нижний PCI-E слот.
  • Интегрированный звук: 8-канальный High Definition audio кодек Realtek ALC889 (True Blue-ray Audio)
  • Интегрированная сеть: 2 порта Gigabit Ethernet через контроллеры Realtek RTL8111DL
  • Интерфейсы на задней планке:
    • PS/ 2 порты клавиатуры и мыши
    • 7 шт USB 2.0
    • 1 шт совмещенный порт ESATA / USB 2.0
    • 1 шт IEEE 1394a (Firewire)
    • 2 шт Gigabit Ethernet (RJ45)
    • 1 шт оптический и коаксиальный выходы S/PDIF
    • линейные выходы (front, rear, side, subwoofer)
    • линейный вход (line in) и вход для микрофона (mic in)
  • Внутренние интерфейсы:
    • 3 разъёма для 6 портов USB 2.0
    • 1 разъём для порта IEEE 1394a (Firewire)
    • 8 портов Serial ATA
    • 1 порт IDE
    • Разъёмы питания ATX 24-pin и 12V 8-pin
    • 5 разъёмов питания 3-pin для подключения вентиляторов
    • Разъем для подключения передней панели корпуса
    • Разъёмы CD-in и S/PDIF-out
    • Кнопки Easy Buttons 2 (Power, Reset, Green Power), Clear CMOS, OC Genie, Direct OC Base Clock (+/-)
  • Формат PCB материнской платы: ATX, размеры 305 x 244 мм
  • * Заявленная поддержка еще не вышедших 32-nm процессоров Clarkdale подтверждается наличием микрокода c CPUID 0650 в BIOS

    Схема компонентов:

    Упаковка и комплект поставки

    Материнская плата поставляется в коробке небольшого размера:





    В комплект поставки входит:

  • Рководство пользователя и два руководства по установке платы;
  • Описание набора функций под общим названием Extreme Speed;
  • Руководство пользователя операционной системы Winki и программы HDD Backup;
  • Диск с драйверами и диск с программой HDD Backup;
  • Три гибких мостика для соединения видеокарт в SLI и один для Crossfire;
  • Заглушка для задней стенки корпуса (I/O Shied);
  • Шесть SATA шлейфов и один IDE шлейф;
  • Три переходника питания с 4-pin Molex на SATA разъём;
  • Планка на заднюю стенку корпуса с двумя разъемами USB
  • Планка на заднюю стенку корпуса с двумя разъемами ESATA (подключается к внутренним SATA портам)
  • 4 кабеля для подключения мультиметра к разъёмам для измерения напряжений (V Check Cable);
  • Набор разъемов для быстрого и удобного подключения передней панели корпуса (M Connector);
  • Стандартный набор, если не считать кабели для мультиметра. Нет мостика 3-Way SLI, но при желании, используя три одиночных мостика, можно попробовать объединить ими три видеокарты. Отсутствует floppy-шлейф, но здесь он и не нужен, так как floppy-разъёма на материнской плате тоже нет.

    Дизайн и возможности

    В цветовой схеме материнской платы используется черный и синий цвета:





    На плате установлены 5 разъемов для подключения вентиляторов (один 4-pin и четыре 3-pin) и два разъёма для подключения блока питания (24-pin и 8-pin). Разъём LGA1156 для установки процессора:

    Справа от него расположены четыре слота для установки памяти DDR3:

    Поддерживается двухканальный режим работы памяти. В случае использования только двух модулей их следует устанавливать в черные слоты.

    Слоты расширения - три PCI-E x16, два PCI-E x1 и два PCI:

    При использовании двух видеокарт их следует устанавливать в верхний и средний слоты PCI-E x16. Материнская плата MSI P55-GD80 не использует для вывода звука отдельную карту расширения, вместо этого все звуковые входы и выходы выведены на заднюю панель. Так же на задней панели имеются PS/2-порты клавиатуры и мыши, 7 портов USB 2.0, 1 совмещенный порт ESATA / USB 2.0, 1 порт IEEE 1394a (Firewire), 2 порта Gigabit Ethernet (RJ45):

    На краю платы расположены восемь SATA-портов и один разъём IDE:

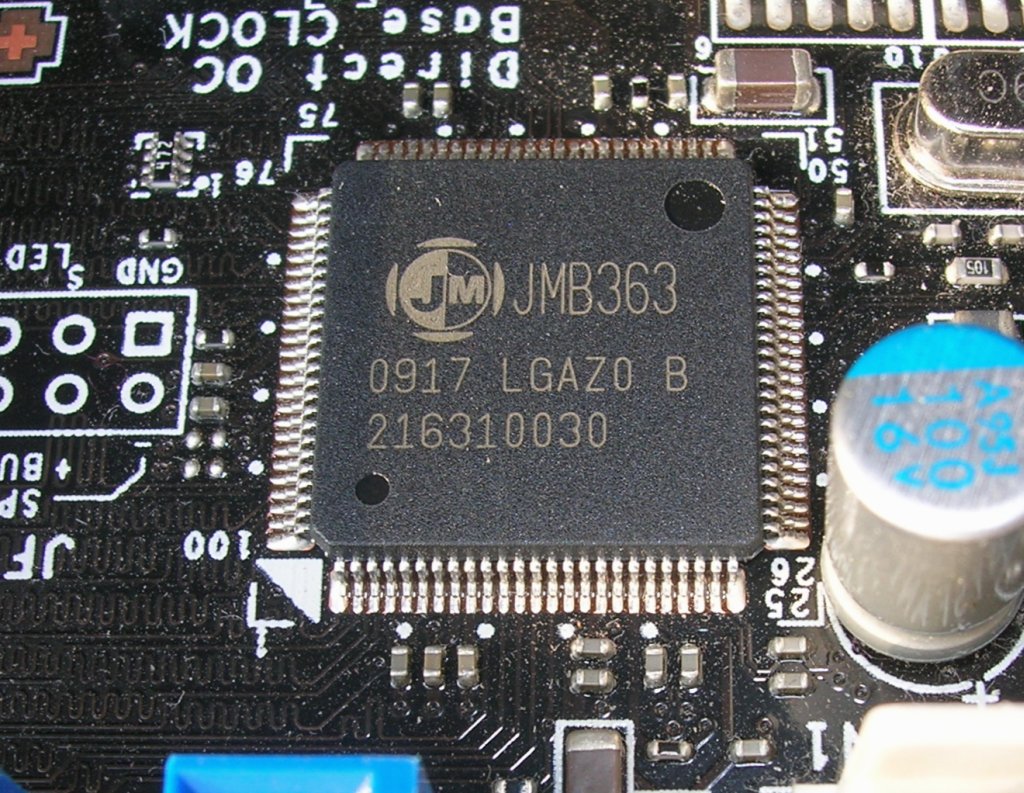

    Шесть черных портов SATA реализованы средствами чипсета (южного моста) P55 PCH, а два синих порта SATA, а так же IDE порт - при помощи дополнительного контроллера JMicron JMB363:

    Недалеко от него установлен еще один дополнительный контроллер - JMicron JMB322. Он отвечает за работу ESATA-порта, совмещенного с USB 2.0, расположенного на задней панели.

    Поддержку двух портов IEEE 1394a (Firewire) обеспечивает контроллер VIA VT6315N:

    Звуковые возможности материнской платы основаны на 8-канальном HD Audio кодеке Realtek ALC889:

    Для поддержки двух портов Gigabit Ethernet на плату установлены два контроллера Realtek RTL8111DL:

    Для мониторинга различных параметров системы (температуры, напряжения, частоты вращения вентиляторов и т.д.) установлена микросхема Fintek F71889F:

    Чипсет P55 PCH расположен там, где раньше находился южный мост:

    А на том месте, где раньше был северный мост, теперь пустое место:

    Микросхема MSI OC GENIE LRS4116AL - генератор частот:

    Её поддержка в программе SetFSB пока отсутствует, поэтому единственный способ динамического изменения частоты BCLK на данной материнской плате - использование кнопок Direct OC Base CLOCK. Микросхема BIOS на материнской плате только одна и она не съемная:

    В нижней правой части платы расположен 2-сегментный LED-индикатор POST-кодов, так же отображающий температуру процессора после завершения процесса загрузки компьютера:

    Рядом с индикатором POST-кодов расположено несколько кнопок:

  • clr CMOS - кнопка для сброса настроек BIOS
  • Easy Buttons 2 - сенсорные кнопки Power, Reset и Green Power
  • Direct OC Base CLOCK - две кнопки для управления базовой частотой процессора (BCLK)
  • OC Genie - кнопка для активации одноименной технологии для автоматического разгона
  • Рядом с разъемом для подключения блока питания установлены разъемы для подключения мультиметра (V Check Points) и набор переключателей (V Switch):

    При помощи V Check Points можно измерять напряжения на процессоре (Vcore, CPU VTT voltage), памяти DRAM voltage и чипсете (PCH voltage). А при помощи V Switch эти же напряжения можно повышать на величину 0.1 В (Vcore) или 0.2 В (CPU VTT, DRAM, PCH) сверх того что установлено в BIOS.
