Дизайн и возможности

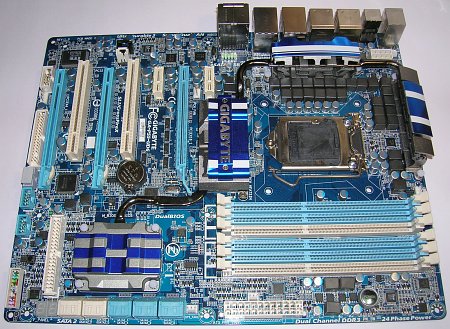

Материнская плата выполнена на текстолите синего цвета:
На плате установлены 5 разъемов для подключения вентиляторов (один 4-контактный и четыре 3-контактных) и два разъёма для подключения блока питания (на 24 и 8 контактов).

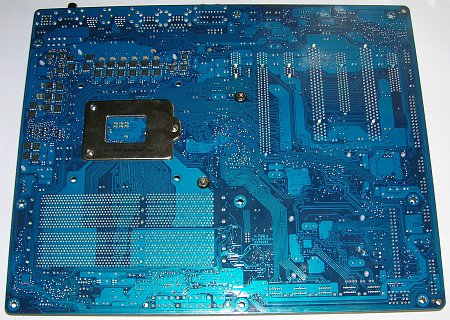

На обратной стороне установлен металлический backplate, а вокруг него с двух сторон расположены элементы системы питания процессора:
реклама

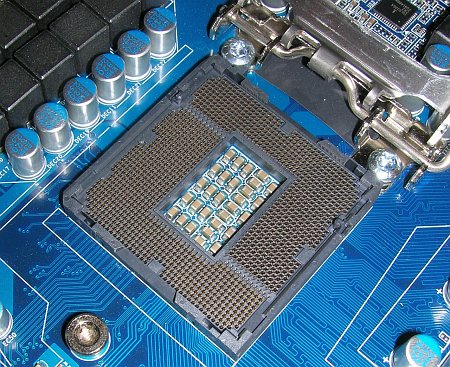

Разъём LGA1156 для установки процессора:
На Gigabyte GA-P55-UD6 используется процессорный разъем производства Foxconn, который отличается не очень высоким качеством прижима по сравнению с разъёмами LOTES, что может привести к частичному отсутствию контакта штырьков внутри сокета с площадками процессора. На номинальных частотах или с легким разгоном проблем может и не возникнуть, но при разгоне с повышением напряжения на процессоре так же растет и ток, проходящий через контакты в сокете. Если часть этих контактов не будет работать, весь ток пойдет через штырьки оставшиеся рабочими, что приведет к их нагреву и термическим повреждениям как сокета, так и процессора. Данная проблема была описана в новости на нашем сайте, а на форуме XtremeSystems можно найти случаи повреждения сокета именно на материнских платах Gigabyte GA-P55-UD6.

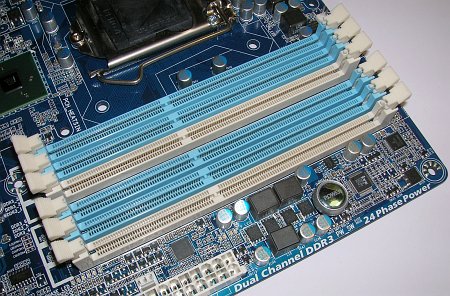

Количество слотов для установки памяти DDR3 равно шести, вместо обычных для плат на чипсете Intel P55 четырех:
Поддерживается двухканальный режим работы памяти. Если используются только два модуля памяти, то их следует устанавливать в белые слоты. В случае установки четырех модулей, одну пару лучше установить в белые слоты (DIMM1 и DIMM4), а вторую пару — в синие рядом с белыми (DIMM2 и DIMM5), оставив свободными дальние от белых (DIMM3 и DIMM6). Все шесть слотов можно использовать только при условии установки односторонних модулей. При попытке установить шесть двухсторонних модулей плата просто отказывается стартовать. Это особенность работы контроллера памяти в процессорах под Socket 1156 и сама материнская плата тут не причём. На неё можно было бы установить хоть восемь слотов, но все равно максимальный поддерживаемый объем памяти будет равен 16 Гб, а количество банков памяти — восьми. О максимальной поддерживаемой частоте памяти на сайте производителя содержатся противоречивые сведения. В документации в формате PDF заявлена поддержка частот до 2200 МГц (как и в бумажном варианте руководства пользователя), а на странице сайта со спецификациями — до 2600 MHz и выше.

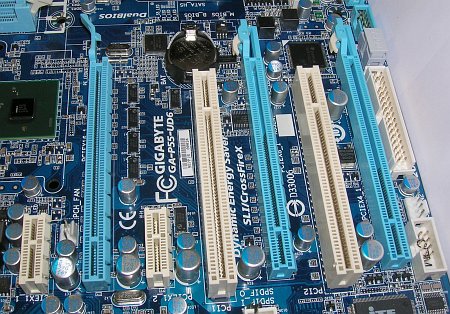

Слоты расширения — три PCI-E x16, два PCI-E x1 и два PCI:
реклама
Электрически только верхний слот PCI-E x16 является таковым, а в среднем и нижнем количество контактов сокращено до x8 и x4 соответственно. Поэтому при использовании одной видеокарты, её следует устанавливать в верхний PCI-E x16 слот, а при использовании двух — в верхний и средний.

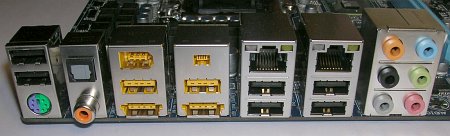

На заднюю панель выведены разъёмы для подключения клавиатуры или мыши (совмещенный разъём PS/2), 10 разъёмов USB 2.0 (два из которых совмещены с eSATA), два порта Ethernet, два Firewire, а так же звуковые входы и выходы:
С края платы расположены десять SATA-портов и один разъём IDE:

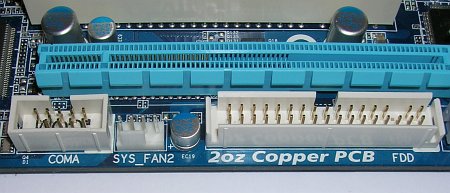

В нижней части платы находится разъём для подключения планки с COM-портом и разъём Floppy:
Рядом с ними два внутренних разъема для подключения планок с USB и один для Firewire:
Шесть синих портов SATA реализованы средствами чипсета (южного моста) P55 PCH, два белых порта SATA и один IDE — при помощи дополнительного контроллера Gigabyte SATA 2, который является ничем иным как перемаркированным JMicron JMB363.

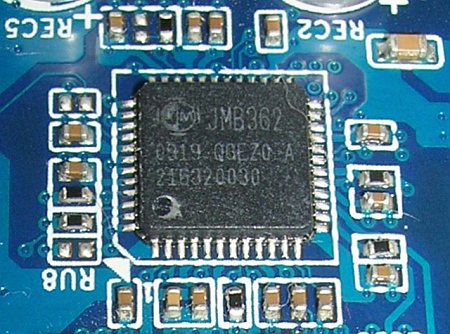

Недалеко от Gigabyte SATA 2 установлен еще один дополнительный контроллер — JMicron JMB362, реализующий поддержку двух оставшихся белых SATA-портов:
Оба этих контроллера расположены в том месте, где раньше был южный мост и скрыты под системой охлаждения материнской платы, несмотря на то, что эти микросхемы совершенно не нуждаются в каком-либо дополнительном охлаждении.

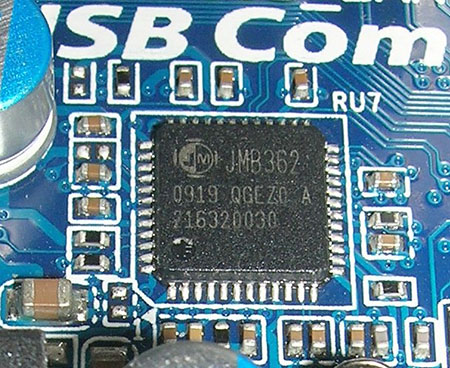

Рядом с задней панелью установлен еще один JMicron JMB362. Он отвечает за работу двух eSATA-портов, совмещенных с USB 2.0, расположенных на задней панели.
реклама

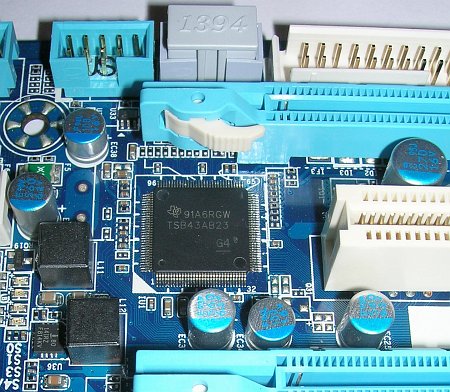

Поддержку трех портов IEEE 1394a (Firewire) обеспечивает контроллер Texas Instruments TSB43AB23:

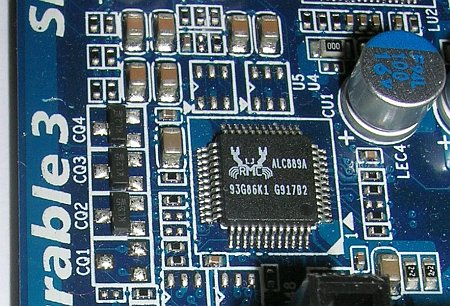

Звуковые возможности материнской платы основаны на 8-канальном HD Audio кодеке Realtek ALC889A:

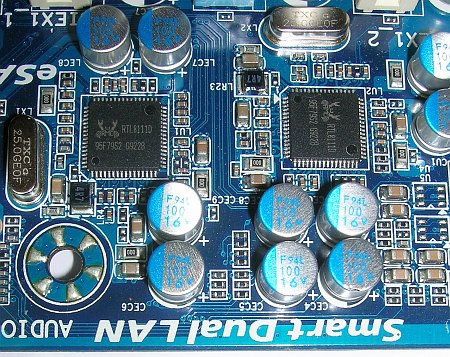

Для поддержки двух портов Gigabit Ethernet на плату установлены два контроллера Realtek RTL8111D:

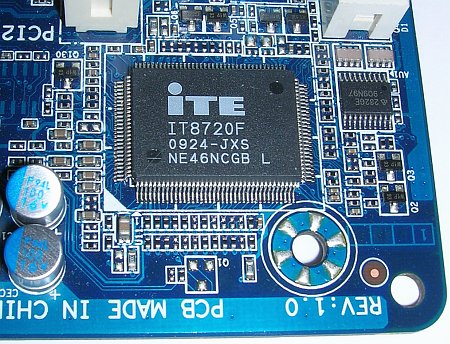

Для мониторинга различных параметров системы (температуры, напряжения, частоты вращения вентиляторов и т.д.) установлена микросхема ITE IT8720F. Кроме того, за счет неё реализована поддержка FDD, которой нет в чипсете Intel P55.

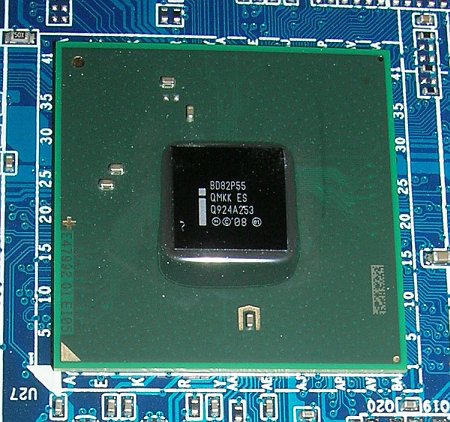

На том месте, где раньше располагался северный мост, на Gigabyte GA-P55-UD6 находится P55 PCH (Platform Controller Hub):
А там где раньше был южный мост — дополнительные контроллеры JMicron JMB363 и JMB362.

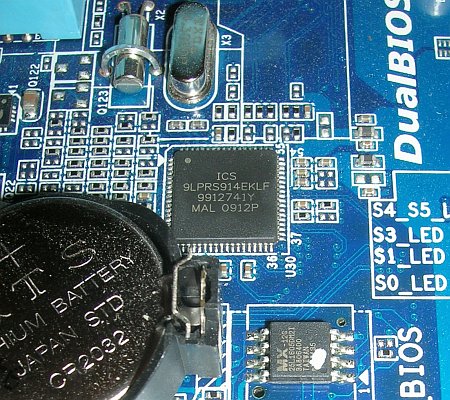

В качестве генератора частот используется микросхема ICS 9LPRS914EKLF:
Поддержка этой микросхемы присутствует в программе SetFSB, так что никаких проблем с разгоном из Windows на этой материнской плате нет. Кроме того, можно использовать фирменную утилиту от Gigabyte – Easy Tune 6.

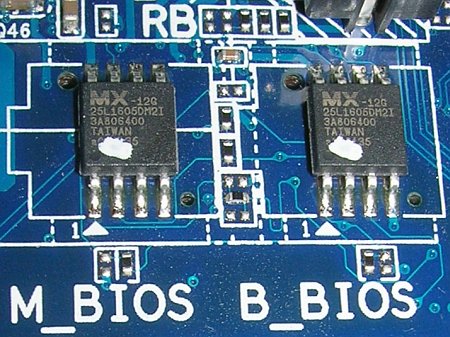

На Gigabyte GA-P55-UD6 установлено две несъемных микросхемы BIOS:

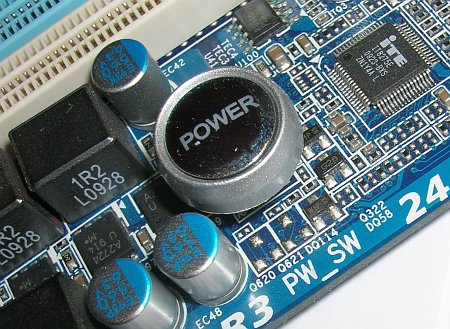

Кнопка для Power для включения компьютера расположена в не очень удобном месте — рядом со слотами памяти. При тестировании на открытом стенде, доступ к ней затруднен в случае использования больших вентиляторов для обдува модулей памяти.

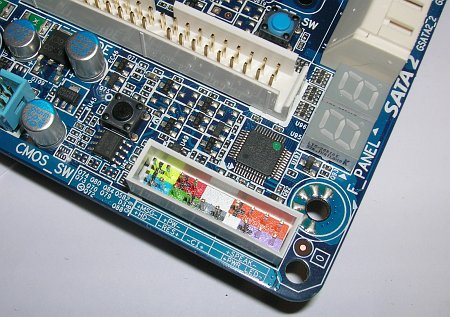

Еще две кнопки — для перезагрузки (Reset) и сброса настроек BIOS (Clear CMOS) расположены в правом нижнем углу платы:
Их расположение тоже неудачное, потому что доступ к кнопке Reset перекрывается в случае установки длинной видеокарты в средний слот, а Clear CMOS лучше всего выводить на заднюю панель. Там же расположен 2-сегментный LED-индикатор POST-кодов, но он не умеет выводить информацию о температуре и после завершения процесса загрузки компьютера всегда показывает код FF. Кнопки для управления базовой частотой (BCLK) на данной материнской плате вообще не предусмотрены.
Система питания
Система питания процессора (напряжение Vcore) на данной материнской плате заявлена как одно из её ключевых преимуществ. Это особо подчеркивается везде, даже на коробке и на заставке BIOS, где огромным шрифтом указано количество фаз в ней 24. Еще до того как материнская плата попала ко мне в руки, у меня были подозрения насчёт реального наличия такого количества фаз и позже эти подозрения подтвердились. Давайте посмотрим подробней, из чего она состоит.

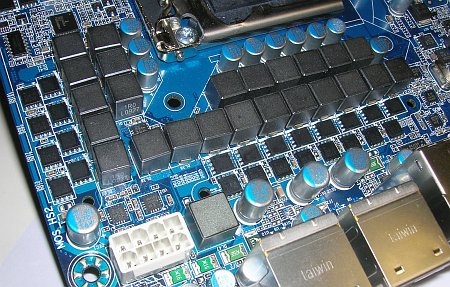

При взгляде на материнскую плату со снятой системой охлаждения мы видим 24 дросселя и столько же мосфетов на лицевой стороне материнской платы:

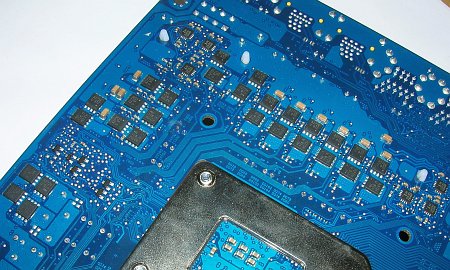

Еще 24 мосфета можно найти на обратной стороне платы:
В то время как другим производители уже давно используют преимущества технологии DrMOS (например, AMD применяет их на референсных видеокартах Radeon HD4770, NVIDIA — на одноплатных GeForce GTX295, MSI — на материнских платах как минимум трех последних поколений), Gigabyte вместо этого предпочитает увеличивать количественные характеристики. Мосфеты на GA-P55-UD6 используют традиционную раздельную схему (верхний и нижний) и не объединены в общий корпус. Приучить потребителя считать количество однотипных элементов на плате гораздо проще, чем объяснить ему "кто такой DrMOS и зачем он нужен". И при таком подсчёте все сходиться — если у нас распаяно 24 дросселя и по два мосфета на каждый дроссель, то и фаз в итоге должно получиться 24.

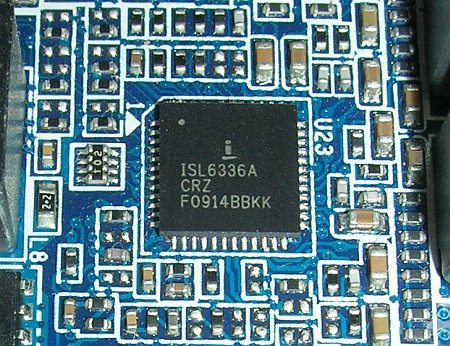

Далее ищем микросхему управляющую напряжением Vcore и находим её чуть выше процессорного сокета. Это Intersil ISL6336A:

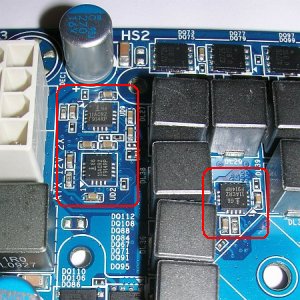

В документации к этому контроллеру читаем о поддержке от 1 до 6 фаз. Возникает вопрос — как из 6 фаз получилось 24? Продолжаем поиски и находим 12 микросхем Intersil ISL6611A, которые позволяют получить из одной фазы две (Phase Doubler). Они расположены на плате группами по три штуки. Две группы с лицевой стороны:

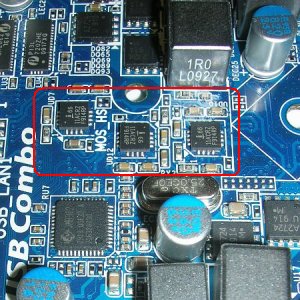

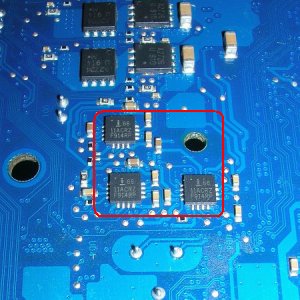

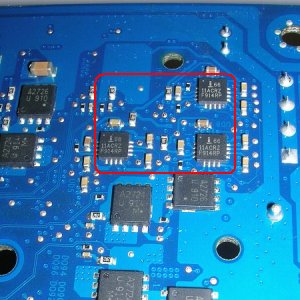

И ещё две группы с обратной стороны:
С помощью этих удвоителей можно из 12 фаз сделать 24, но у нас их на выходе из контроллера Vcore всего шесть! Никаких других контроллеров Vcore и удвоителей фаз на материнской плате найдено не было. Единственным возможным вариантом подключения остается параллельная схема. То есть фазы не настоящие, а "виртуальные". Польза от них в таком виде весьма сомнительна, но и вреда быть не должно, не считая того, что это поднимает цену материнской платы. В обзоре Gigabyte GA-P55-UD6 на сайте legitreviews.com прямо так и написано — "this board has 24 virtual phases". И 24 фазы — это не предел. У конкурирующей с Gigabyte GA-P55-UD6 платы Asus P7P55D Premium количество фаз на Vcore уже равно 32 и наверняка они там такие же виртуальные.

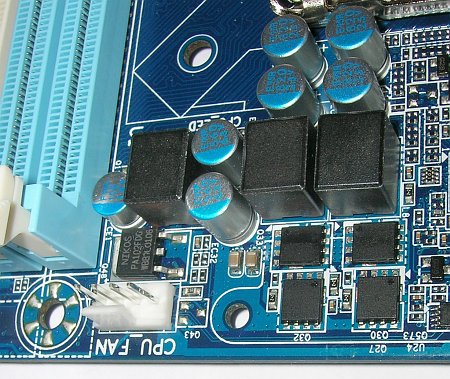

Система питания контроллера памяти в процессоре (CPU VTT voltage) двухфазная:

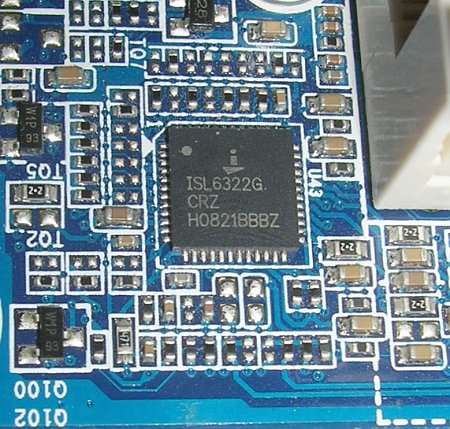

В качестве контроллера напряжения CPU VTT используется Intersil ISL6322G:

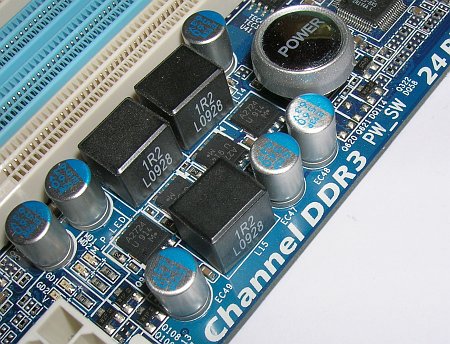

Система питания памяти (DRAM voltage) двухфазная:
И так же на основе Intersil ISL6322G:
Питание чипсета (Intel P55 PCH) сделано однофазным:

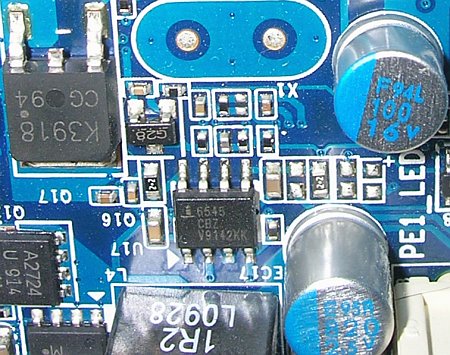

Контроллер напряжения на чипсете (PCH Voltage) — Intersil ISL6545 :
Система охлаждения

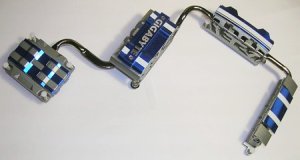

Система охлаждения Gigabyte GA-P55-UD6 состоит из четырёх алюминиевых радиаторов и приклеенных к ним двух медных тепловых трубок:

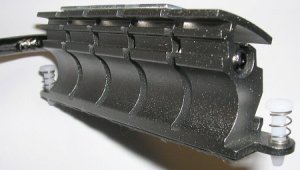

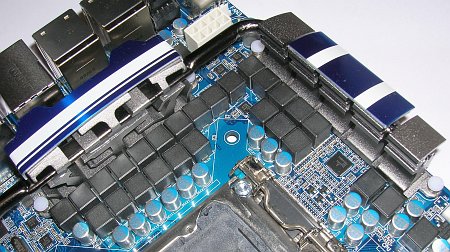

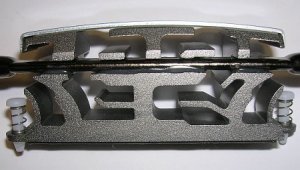

Два радиатора охлаждают половину мосфетов в системе питания процессора. При этом вторая половина мосфетов, расположенная с обратной стороны материнской платы ничем дополнительно не охлаждается.

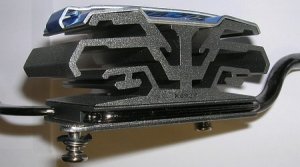

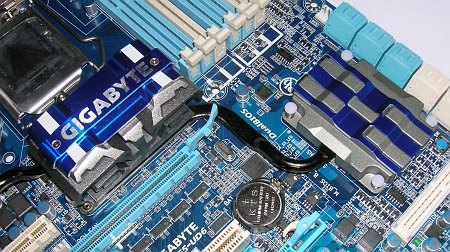

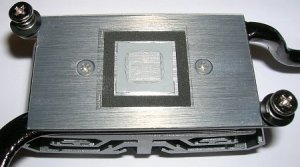

В середине материнской платы установлен радиатор на чипсете Intel P55 (PCH). Его крепление сделано на двух винтах, а то время как оставшиеся три радиатора держатся на подпружиненных пластиковых защелках.

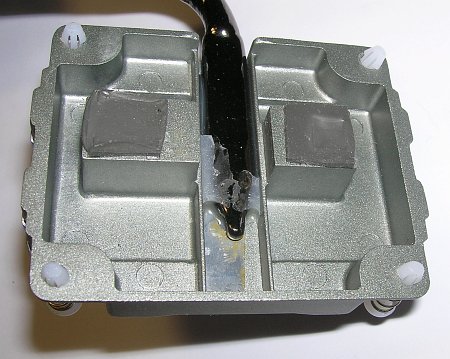

Четвертый радиатор установлен в том месте, где раньше обычно располагался южный мост. Теперь он закрывает два SATA-контроллера производства JMicron и даже контактирует с ними через термопрокладки. Никакого смысла в этом нет, так как контроллеры JMicron не нуждаются в охлаждении.
Система охлаждения Gigabyte GA-P55-UD6 больше выполняет декоративную функцию и служит для украшения материнской платы. Но даже в таком виде её более чем достаточно для охлаждения элементов системы питания процессора и чипсета. Тёплыми остаются только голые элементы, расположенные с обратной стороны сокета, но это не создает никаких проблем. При разгоне до 4 ГГц их нагрев незначителен, а при разгоне до 5 ГГц они будут проморожены. В обоих случаях дополнительный обдув радиаторов не требуется.
Возможности BIOS
Gigabyte GA-P55-UD6 использует Award Modular BIOS v6.00PG. Плата попала к нам с версией BIOS F2 от 29 июля 2009 года. Перед началом тестирования BIOS был обновлен до последней доступной версии F5d от 22 сентября 2009 года.

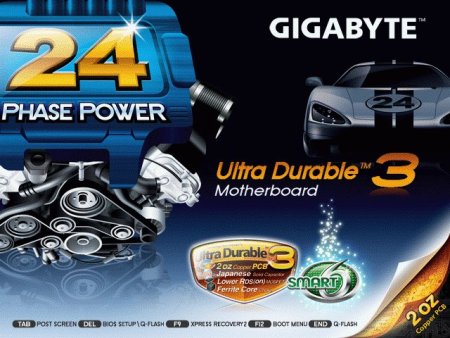

После старта компьютера на экране появляется заставка, в которой нам в очередной раз напоминают про количество фаз системы питания:
Внизу экрана расположена строка с подсказкой, где перечислены поддерживаемые клавиши:
- TAB для отключения заставки;
- DEL для доступа к настройкам BIOS;
- F12 для выбора устройства для загрузки системы;
- End для запуска утилиты для прошивки/обновления BIOS (Q-Flash);
- F9 для запуска утилиты для создания и восстановления резервных копий информации на жестких дисках (Xpress Recovery 2);
Нажав DEL, мы попадаем в главное меню BIOS и видим его разделы:
Standard CMOS Features:
Здесь можно изменить дату и время, посмотреть список установленных IDE устройств и выбрать режим работы Floppy-дисковода.

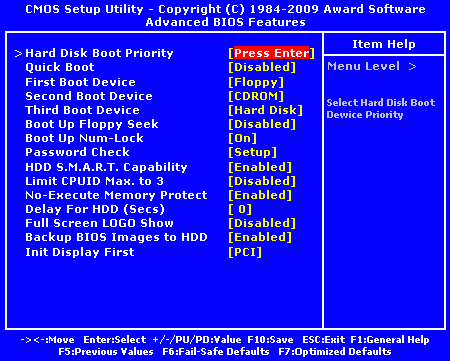

Advanced BIOS Features:
- Hard Disk Boot Priority – выбор очередности загрузки системы с установленных жестких дисков
- Quick Boot – ускорение процесса прохождения POST и инициализации устройств. Включаем.
- First / Second / Third Boot Device – выбор первого / второго / третьего устройства для загрузки системы
- Boot Up Floppy Seek – определение формата подключенного Floppy-дисковода при старте. Выключаем, даже если есть подключенные дисководы.
- Boot Up Num-Lock – включать или нет Num Lock при старте.
- Password Check – запрашивать пароль (если он установлен) только при входе в BIOS или всегда при старте.
- HDD S.M.A.R.T. Capability – разрешает или запрещает диагностику S.M.A.R.T.
- Limit CPUID Max. to 3 – ограничение CPUID до 3. Отключаем.
- No-Execute Memory Protect – включение поддержки NX-bit у процессора (запрет исполнения кода в области данных).
- Delay for HDD (secs) – задержка перед началом определения подключенных жестких дисков. Если все HDD успевают определиться сразу, оставляем ноль. Если не успевают — увеличиваем значение.
- Full Screen Logo Show – показывать или нет полноэкранную заставку при старте.
- Backup BIOS image to HDD – резервное копирование образа BIOS в скрытую область жесткого диска.
- Init Display First – выбор на какую видеокарту выводить изображение, в случае одновременной установки видеокарт в PCI-E и PCI слоты. Опция может быть полезна, например, при восстановлении BIOS у PCI-E видеокарт.

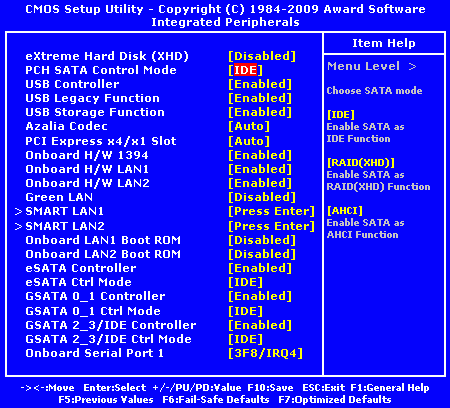

В разделе Integrated Peripherals можно включать и отключать интегрированные контроллеры — USB, Firewire, COM-порт, звук и сеть, а так же IDE и SATA. Там же можно указать режим работы для контроллеров IDE и SATA (IDE, AHCI или RAID) и для нижнего слота PCI-E (x1 или x4).

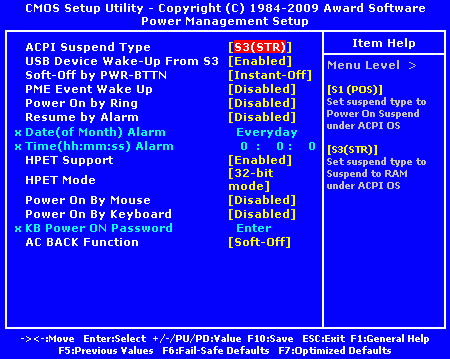

В разделе Power Management Setup можно выбрать режим работы функции ACPI (S1/S3)и определить события, при которых компьютер будет пробуждаться из спящего режима:

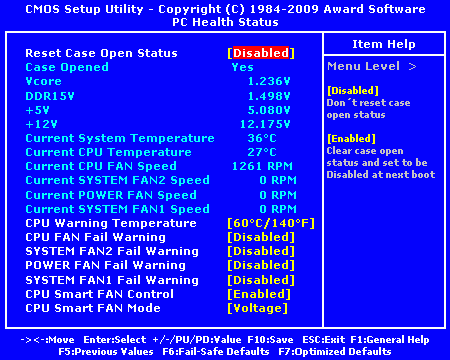

В разделе PC Health Status можно управлять оборотами вентилятора, подключенного к разъёму CPU FAN и посмотреть обороты вентиляторов, подключенных к разъёмам CPU FAN , POWER FAN, SYSTEM FAN1, SYSTEM FAN2. Там же присутствует мониторинг температуры процессора и системы и мониторинг напряжений на процессоре, памяти и линиях блока питания (+5V, +12V).

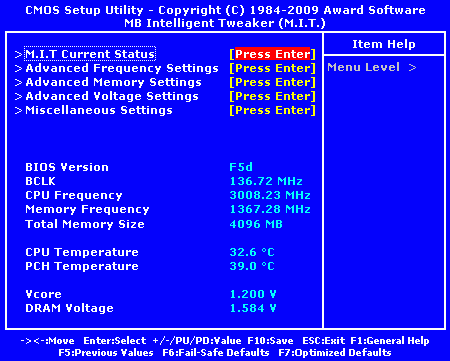

Раздел BIOS, в котором собраны все опции для разгона у материнских плат называется MB Intelligent Tweaker (M.I.T.). После захода в этот раздел мы видим пять подразделов и информацию о версии BIOS, текущие установленные частоты (BCLK, CPU, память), объём установленной памяти, температуры процессора и чипсета, а так же напряжения на процессоре и памяти.

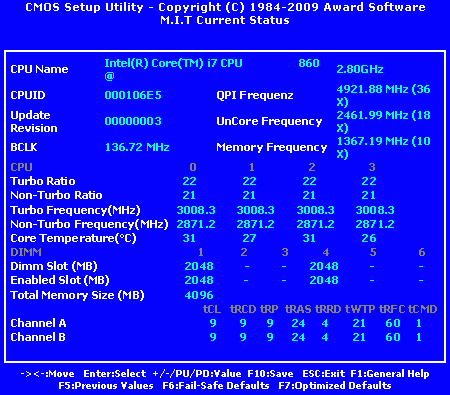

Первый подраздел — M.I.T. Current Status. Он полностью информационный и не содержит никаких настроек. В нем можно узнать модель установленного процессора, его CPUID и ревизию микрокода. Так же приведены частоты и множители процессора по каждому из четырех ядер и частоты QPI, Uncore, памяти. Тайминги памяти показаны по каждому из двух каналов. Но самое интересное в этом разделе — параметры Dimm Slot и Enabled Slot, которые показывают объем установленной и задействованной памяти в каждом из шести слотов материнской платы. Если после старта компьютера установленная память определяется частично, то здесь мы легко сможем определить, в каком именно разъёме находится "проблемный" (незадействованный) модуль и либо заменить его, либо попробовать установить его в другой разъём.
В следующем подразделе Advanced Frequency Settings доступны для изменения следующие параметры:
- CPU Clock Ratio – множитель процессора (от 9 до штатного значения)
- QPI Clock Ratio – множитель шины QPI (x16 или x18)
- Base Clock (BCLK) Control – базовая частота (от 100 МГц до 1200 МГц)
- Xtreme Memory Profile (X.M.P.) – установка таймингов памяти из профиля XMP
- System Memory Multiplier – множитель частоты памяти (x6, x8, x10, x12)
- PCI Express Frequency (MHz) – частота шины PCI Express (от 90 МГц до 150 МГц). Без разгона лучше оставить 101 МГц, с разгоном — 103 МГц или выше (насколько позволит процессор).
- C.I.A. 2 – функция автоматического разгона процессора на фиксированный процент от номинала (Gigabyte's CPU Intelligent Accelerator 2)
В подразделе Advanced CPU Core Features можно включить или отключить технологии Hyper Threading, Turbo Boost, EIST и C-States. Отключение EIST в BIOS не работало, что было проверено программами CPU-Tweaker и i7Turbo. Опция CPU Cores Enabled позволяет отключать два или три из четырех ядер процессора.

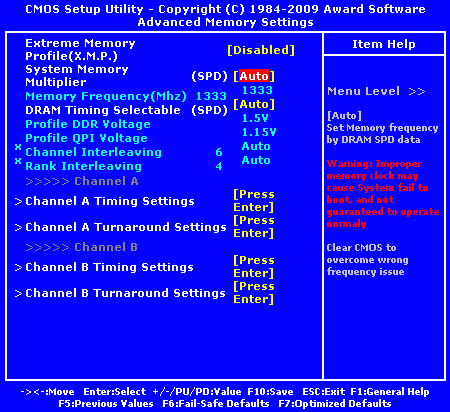

В подразделе Advance Memory Settings продублированы настройки для включения X.M.P. и для выбора множителя частоты памяти. Тут же можно настроить изменить режимы работы функций Channel Interleaving и Rank Interleaving (чем большее значение будет установлено, тем лучше).

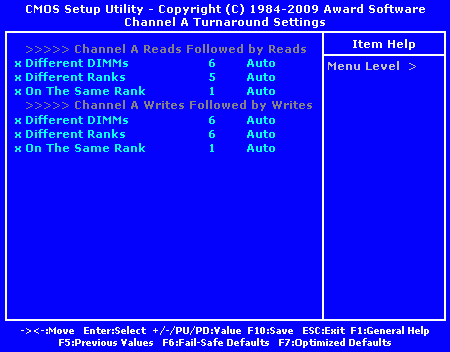

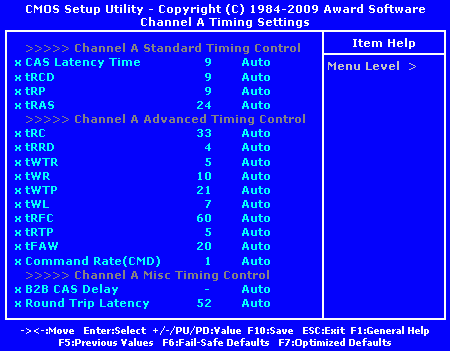

В подразделах Timing Settings и Turnaround Settings можно вручную задать тайминги памяти раздельно для каждого из двух каналов. Слева от выбираемых пользователем значений приведены тайминги, которые материнская плата установит, в случае если использовать значение Auto. Это очень удобно при их подборе, так как вы уже знаете, от каких значений таймингов его следует начинать.
В подразделе Advanced Voltage Settings собраны опции для изменения напряжений:
Доступно изменение напряжений на процессоре, памяти и чипсете в следующих интервалах:
|
|
|
|
|
CPU Vcore |
|
|
|
|
QPI/Vtt Voltage |
|
|
|
|
PCH Core |
|
|
|
|
CPU PLL |
|
|
|
|
DRAM Voltage |
|
|
|
|
DRAM Termination |
|
|
|
|
Ch-A Data VRef. |
|
|
|
|
Ch-B Data VRef. |
|
|
|
|
Ch-A Address VRef. |
|
|
|
|
Ch-B Address VRef. |
|
|
|
|
Этих интервалов достаточно для любого разгона (в том числе экстремального) процессоров на ядре Lynnfield и любой памяти DDR3. Но для разгона еще не вышедших 32-nm процессоров Clarkdale с использованием жидкого азота может понадобиться напряжение Vcore выше, чем 1.90V.
Работу опции Load Line Calibration, предназначенную для управления Vdrop/Vdroop по напряжению Vcore, стоит рассмотреть подробней. Она может принимать три значения — Standard, Level 1 и Level 2, что должно соответствовать работе по спецификациям Intel в первом случае, небольшой коррекции напряжения во втором и сильной коррекции в третьем. К сожалению, в последней версии BIOS (F5d) была обнаружена некорректная работа этой опции. В положении Standard и Level 1 напряжение Vcore под нагрузкой падало на величину от 0.03V до 0.05V, а в положении Level 2 наоборот возрастало и довольно сильно — на 0.10V. Для нагрузки использовалась программа LinX, а для мониторинга Vcore — CPUZ. Дополнительно были сделаны замеры при помощи мультиметра, которые показали расхождение с показаниями в CPUZ не более чем на 0.01V. Результаты проверки сведены в таблицу:
|
|
|
|
|
|
||
1.200 | Standard |
|
|
Level 1 |
|
|
|
Level 2 |
|
|
|
1.300 | Standard |
|
|
Level 1 |
|
|
|
Level 2 |
|
|
|
1.400 | Standard |
|
|
Level 1 |
|
|
|
Level 2 |
|
|
|
1.431 | Standard |
|
|
Level 1 |
|
|
|
Level 2 |
|
|
От завышения напряжения было даже больше вреда, чем от падения. Разница в стабильной работе процессора между режимом Standard / Level 1 и режимом Level 2 была около 300 МГц и не в пользу Level 2, поэтому все дальнейшие проверки разгона проводились с режимом Level 1.

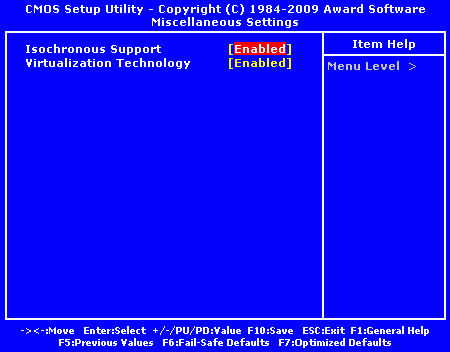

В подразделе Miscellaneous Settings можно включить или отключить поддержку технологии виртуализации:
Для сохранения настроек BIOS в один из десяти профилей нужно нажать F11, а для загрузки — F12. Каждому профилю можно задать свое имя.

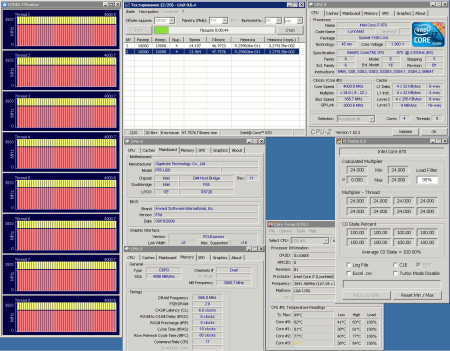

В заключение описания возможностей BIOS приведу результаты проверки работы Turbo Boost при разгоне процессора до 4000 МГц с повышением напряжения до 1.328V:
Никаких проблем с фиксацией повышенного множителя не возникло, он оставался неизменным независимо от нагрузки и количества задействованных ядер/потоков.
