Прошло более года после публикации статьи Мега реобас для вентиляторных маньяков.
Опыт эксплуатации достаточного количества устройств выявил только один недостаток предлагавшейся схемы - достаточно сильный нагрев микросхемы регулятора при больших нагрузках. При подключенных 5-6 120мм вентиляторах и выходном напряжении 4-6 вольт при небольшом радиаторе нагрев доходит до предельных значений, что в одном случае привело к выходу из строя микросхемы регулятора (почему не сработала защита от перегрева не понятно, вполне возможен брак самой микоросхемы). В общем любые линейные регуляторы имеют низкий кпд, особенно при большой разнице входного и выходног напряжения. Уменьшить габариты устройства и выделение тепла на регулирующем элементе позволяют импульсные регуляторы напряжения. В сети описывались схемы ШИМ-регуляторов на сдвоенных ОУ или компараторах, но они все имели один весьма существенный недостаток- низкая частота преобразования (сотни герц) вызывала крайне неприятный гул в моторах вентиляторов.
Избавиться от этого недостатка можно собрав реобас на более высокочастотных преобразователях. Одна из таких микросхем - LM2576, монолитный импульсный понижающий преобразователь, так называемый buck converter. Выходной ток- 3 ампер, выходное напряжение 1,23 - 37 вольт (ADJ версия) при входном до 40V. Частота- 52 kHz.

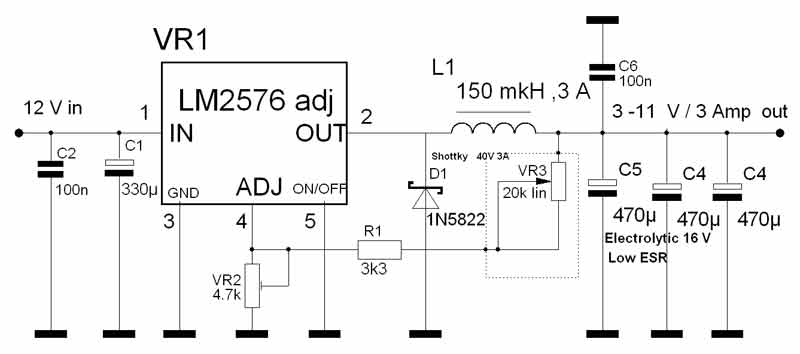

Предлагаемая схема

Номиналы элементов указаны для варианта регулятора на 3 Ампер. Диод можно заменить на МВR3060. Если достаточно выходного тока в 1 Ампер - можно применить микросхему LM2575 adj и диод шоттки на 1 ампер, например 1N5819. Дроссель в этом варианте нужен на 220 мкГ, на ток не менее 1 Ампер. Настройка схемы заключается в установке подстроечным резистором минимального выходного напряжения реобаса (около 4 Вольт). Pезистор R1 позволяет "растянуть" шкалу регулирования таким образом, чтобы максимальное выходное напряжение реобаса достигалось при крайнем положении регулятора. Следует обратить внимание, что для нормальной работы микросхемы сопротивление между выводом 4 и массой должно быть не менее 1 ком. Можно применить переменный резистор на 10 ком, тогда R1 нужен будет в районе 1.5 кОм или же
50(47) кОм ,тогда R1 = 9.1 ком, VR2 = 10kOm

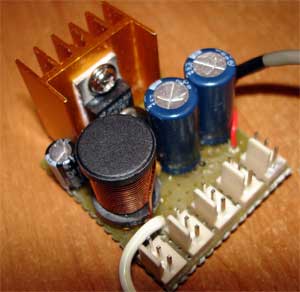

"Отладочный" вариант реобаса на 3 А
Эта схема выдает максимальное выходное напряжение 11 вольт при входном 12 и токе нагрузки 2 ампер. Нагрев радиатора и дросселя при максимальных токах не превышает 45-50 *С.

Это менее мощный вариант- дроссель и диод применены менее мощные, на 2 ампер. Остальные характеристики аналогичны первому, при токе нагрузки до 1 ампер можно обойтись вообще без радиатора, но лучше, если будет хотя бы простая алюминиевая пластина 3х2,5 см, если нет возможности достать фабричные радиаторы.

Вопросы и помидоры как обычно, СЮДА
