Задняя интерфейсная панель
- Универсальный PS/2, допускающий подключение клавиатуры или мыши, два USB 3.1 Gen1;
- Display Port 1.2 и HDMI 1.4b;
- Два USB 3.1 Gen1 (разъемы типа A и C);
- Два USB 3.1 Gen2;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов и S/PDIF.

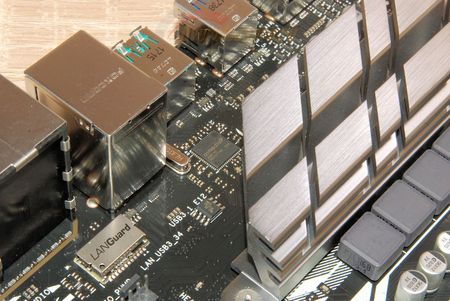

Разъемы USB 3.1 Gen1 реализованы силами платформы AMD, а вот для работы портов USB 3.1 Gen2 инженеры ASUS разместили позади интерфейсной панели контроллер ASMedia ASM1143.
Данный контроллер автоматически подхватывается Windows 10, также реализованные им порты USB 3.1 Gen2 доступны в BIOS.
реклама
Слоты расширения, линии PCI-Express
Процессоры AMD Socket AM4 существуют в двух версиях. Summit Ridge и будущие Pinnacle Ridge несут в себе 16 линий PCI-Express 3.0 для графики, 4 линии PCI-Express 3.0 для PCIe NVMe SSD и 4 линии PCI-Express 3.0 для подключения набора системной логики (либо периферии в ультра-компактных материнских платах, где набор системной логики не устанавливается).
Bristol Ridge и Raven Ridge имеют только 8 линий PCI-Express 3.0 для графики и 4 линии PCI-Express 3.0 для подключения набора системной логики (либо периферии в ультра-компактных материнских платах, где набор системной логики не устанавливается), но отличаются в числе линий PCI-Express 3.0 для PCIe NVMe SSD – две у первых и четыре у вторых.

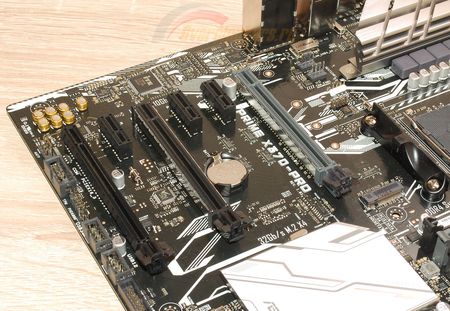

Инженеры ASUS реализовали в ASUS Prime X370-Pro исходили из этих нюансов: на плате распаяно три полноразмерных PEG, три PCIe x1 и одно посадочное место M.2.
- Первый слот PEG является PCI-Express 3.0 x16 и подключен к процессору, при задействовании второго PEG или установке Bristol Ridge или Raven Ridge переключается в режим x8;
- Второй слот PEG является PCI-Express 3.0 x8 и подключен к процессору, при установке Bristol Ridge или Raven Ridge не работает вообще;
- Третий слот PEG является PCI-Express 2.0 x4 и подключен к набору системной логики AMD X370, при задействовании любого из PCIEX1_1 и PCIEX1_3 (или их обоих) переключается в режим х2;
- Три PCI-E 2.0 x1 (PCIEX1_1, PCIEX1_2 и PCIEX1_3) подключены к набору системной логики AMD X370.
- Посадочное место M.2 несет в себе линии PCI-Express и SATA3 от процессора (в том числе, допускается установка PCIe SSD NVMe/AHCI и SATA SSD AHCI) – две линии при установке Bristol Ridge и четыре для Summit Ridge, Pinnacle Ridge и Raven Ridge.

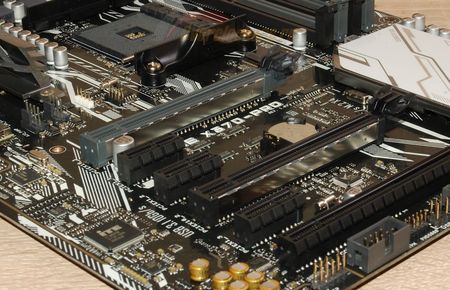

Два верхних слота PEG получили специальную усиленную конструкцию ASUS SafeSlot, предотвращающую повреждение слотов при установке видеокарт с массивной системой охлаждения, обладающих большой массой.
Аппаратная составляющая BIOS, средства контроля, диагностики и управления
реклама
Процессоры AMD Socket AM4 содержат всю инициализирующую логику, являясь полноценными самостоятельными SoC, не нуждающимися в наборе системной логики (по сути AMD X370 – это просто этакая микросхема-контроллер SATA и USB).
Соответственно, микросхема BIOS Winbond 25Q128FWSQ объемом 128 Мбит расположена поблизости от процессорного разъема – прямо под первым PEG. Рядом с нею распаяна колодка контактов для прямого подключения программатора при необходимости
Никаких диагностических средств на плате не имеется.
