Подсистемы питания процессора и оперативной памяти
Процессоры в исполнении Socket AM4 наследуют схему питания от более старых процессорных разъемов AMD: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.

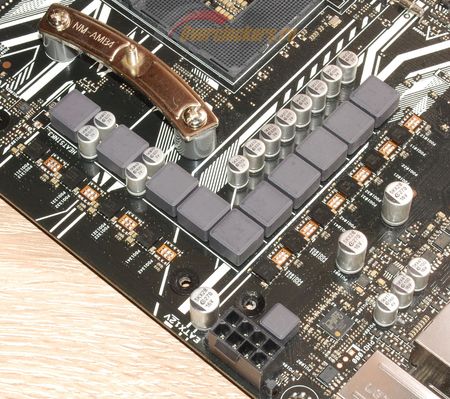

На ASUS Prime X370-Pro преобразователь CPU NB/SoC является четырехфазным, а CPU VCore – шестифазным.

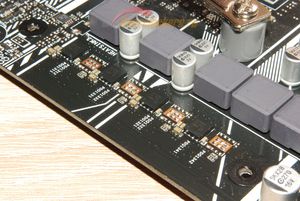

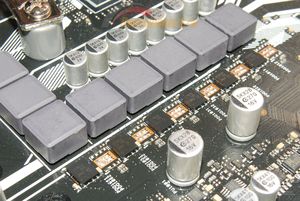

Они работают под управлением перемаркированного (традиционно для ASUS) ШИМ-контроллера ASP1405I (расположен между процессорным разъемом и элементами задней интерфейсной панелью). В каждой из фаз установлено по одной транзисторной сборке Texas Instruments CSD87350Q5D, хотя, судя по разводке, изначально предполагалось установить по две транзисторных сборки.
реклама

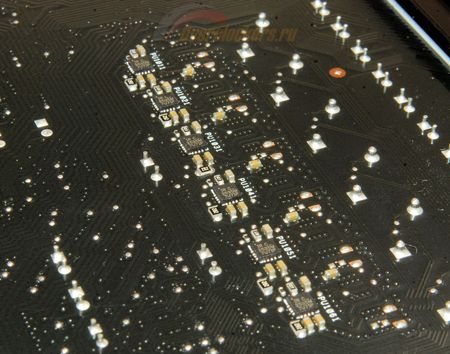

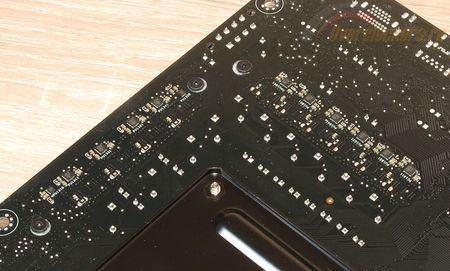

Перевернув плату, мы обнаружим десять драйверов International Rectifier (ныне торговая марка принадлежит Infineon) IR3535M.

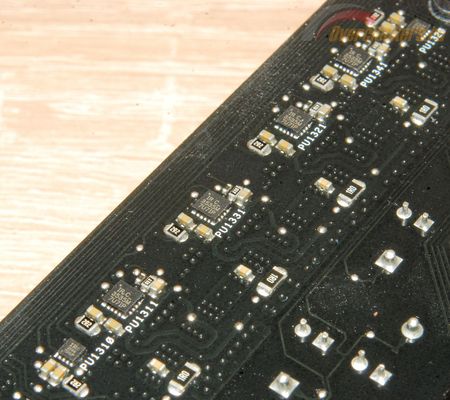

А присмотревшись получше, среди драйверов фаз CPU NB/SoC мы обнаружим две мелких микросхемы-удвоителя фаз IR3599.
В то время, как между драйверами фас CPU VCore удвоителей не имеется.
реклама
Таким образом, реальная комбинация работы подсистемы питания – 6 (CPU VCore) + 2 (CPU NB/SoC).

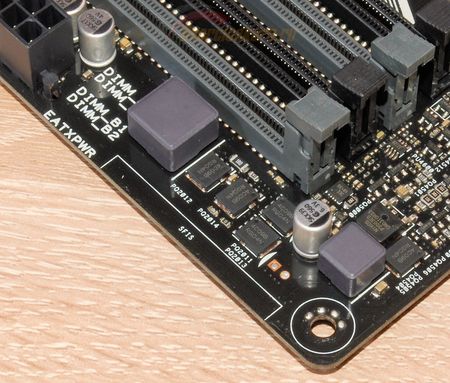

Питание памяти однофазное, работает под управлением микросхемы с маркировкой «6X=4H», а в качестве мосфетов используются четыре «обычных» ON Semiconductor 4C09B.
