Система охлаждения
На плате установлено три радиатора: два на цепях питания процессора и один на наборе системной логики. Теплотрубки не используются. Распаяно шесть четырехконтактных разъемов для подключения четырех вентиляторов (CPU_FAN, CPU_OPT, CHA_FAN1 и CHA_FAN2) и двух помп СЖО (AIO_PUMP и W_PUMP), а также один разъем для подключения внешней термопары (T_SENSOR).
Управлять вентиляторами можно через BIOS материнской платы. Можно выбирать источник значения температуры, в роли которого может выступать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары, а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.
На разъемах AIO_PUMP и W_PUMP управление оборотами по умолчанию отключено и управляются они, увы, только совместно (при этом показания мониторинга оборотов выводятся раздельно). На разъемах CPU_FAN и CPU_OPT полной остановки испытуемых вентиляторов добиться не удалось – ни трехконтактных (минимальная планка – 60% оборотов), ни четырехконтактных (минимальная планка – 20% оборотов). Для того чтобы управлялись трехконтактные вентиляторы, необходимо активировать режим DC Mode.
реклама
Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1 и CHA_FAN2 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается).
В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature». При этом нужно учитывать, что в DC Mode минимальной планкой оборотов являются 60%, поэтому целесообразнее использовать для четырехконтактных вентиляторов режим PWM Mode, где можно выставить минимумом 20%, нежели при небольшой нагрузке слушать вентиляторы, работающие на больше чем половине оборотов.
Изменения настроек в BIOS принимаются платой сразу после изменения параметра и нажатия Enter на клавиатуре (или переходом стрелкой вверх или вниз на другой параметр), перезагрузка для этого не требуется. Проверка осуществлялась посредством Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.

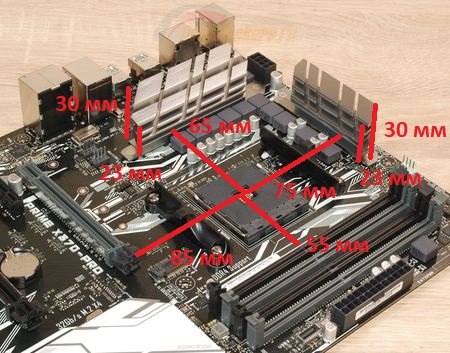

Системе охлаждения процессора необходимо вписываться в следующие габариты:
