Дизайн, прочая элементная база и особенности

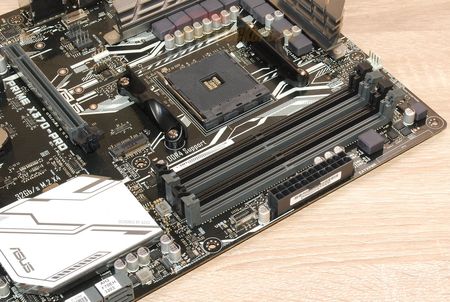

Слоты памяти DDR4, коих на ASUS Prime X370-Pro четыре, оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Но использование пазов-защелок здесь скорее дань моде: силовая пластина используемой в тестировании видеокарты PNY Nvidia GTX1080 при установке ее в верхний PEG наглядно показывает, что здесь можно было обойтись и обычными защелками – свободного пространства остается предостаточно.
реклама
В спецификациях платы поддержка частот разбита на две группы. Первая – при установке процессоров AMD Ryzen обещается возможность установки вплоть до 3200 МГц, при этом отметки 2933 и 3200 МГц и выше снабжены оговоркой «OC», что означает «режим разгона» или, дословно, «не гарантируется». Для AMD APU (под ними подразумеваются Bristol Ridge, а не Ryzen G) и Athlon указывается лишь 2133 и 2400 МГц.
Это полностью соответствует спецификациям самой AMD: для Ryzen гарантирована работа любых двух (по одному на канал) одноранговых модулей на частоте 2667 МГц, два двухранговых модуля – 2400-2667 МГц, а четыре модуля любых типов - 1866 МГц. В Bristol Ridge ограничения схожи, за исключением того, что в них максимальный заложенный множитель - 2400 МГц.
По факту доступность множителей зависит от версии BIOS. Совсем «древние» на базе AGESA 1.0.0.4 и более ранние – до 3200 МГц. Относительно «свежие» (AGESA 1.0.0.6) – до 4000 МГц. Совсем новые – до 4200 МГц и несколькими дополнительными промежуточными вроде 3133, 3266, 3400 МГц.
Под разъемом основного питания ATX распаяна колодка USB 3.1 Gen 1 нового формата Type C (не путать с одноименным форматом порта), устройства для которой пока встречаются очень редко и обладают завышенной ценой. До недавнего времени такой разъем был прерогативой дорогих старших моделей материнских плат, теперь же, как мы видим, его встретить и на плате ценой в $120-130. Если бы еще и устройства с таким разъемом обладали умеренной ценой. Тот же Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 продается на том же Amazon за $22.49.

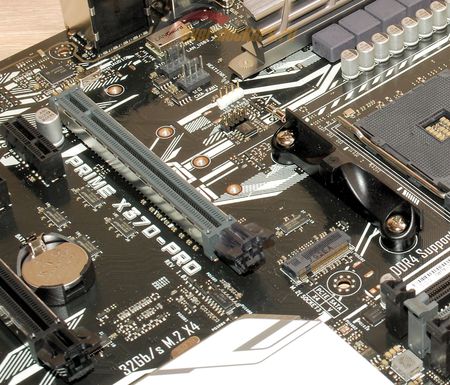

Ниже размещено восемь «лежачих» разъемов SATA3, также для организации подсистемы хранения данных можно задействовать расположенное в центре платы посадочное место M.2, которое рассчитано на устройства типоразмеров 2242, 2260, 2280 и 22110.
В нем будут работать, в том числе, PCIe SSD NVMe/AHCI и SATA SSD. При этом помним, что в процессорах AMD APU/Athlon Bristol Ridge количество линий PCIe 3.0, используемых для реализации M.2, урезано с четырех до двух. Иначе говоря, на полной скорости этот разъем будет работать только с процессорами линеек Ryzen.
реклама

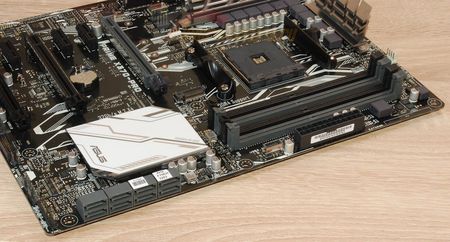

Следует заметить, что расположены разъемы SATA3 таким образом, что массивная видеокарта, установленная в верхний PEG, не заблокирует их.
Как мы видим, радом с пластиковым корпусом M.2 на плате распаяна микросхема-переключатель («свитч») ASMedia ASM1480, которая отвечает за переключение портов SATA3 и M.2.

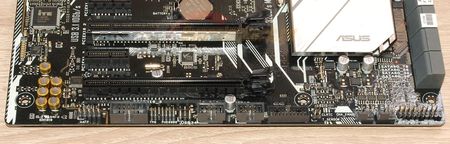

По нижнему краю платы мы обнаружим
- Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Разъемы для подключения вентилятора CHA_FAN2 и помпы системы охлаждения (W_PUMP);
- Разъем T_SENSOR для подключения термопары, а в паре с ним – перемычку сброса настроек BIOS;
- Колодку для подключения COM-порта;
- Две колодки для подключения четырех портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодку фронтальной аудиопанели корпуса системного блока.

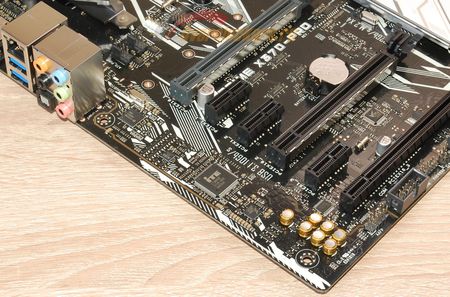

Правый край платы не закрыт какими-либо кожухами.

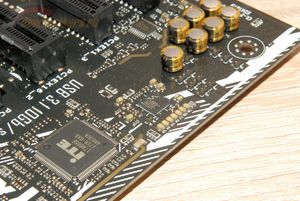

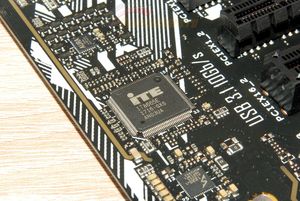

Здесь мы найдем сетевой гигабитный контроллер Intel i211AT, контроллер ввода-вывода (I/O) ITE IT8665E, контроллер светодиодной подсветки ASUS Aura, а также аудиотракт на базе контроллера Realtek ALC1220 в компании высококачественных конденсаторов Nichicon.

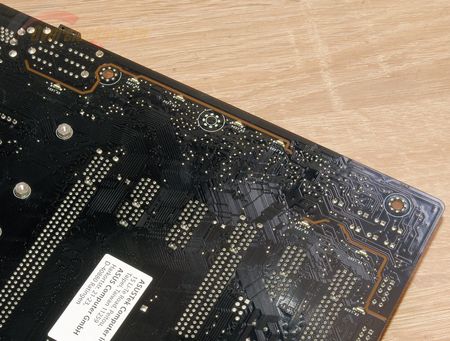

Аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, что должно снижать уровень электромагнитных наводок от остальных элементов платы.
