Система охлаждения
На самой плате установлено три радиатора. Один установлен на микросхеме набора системной логики Intel Z370.
Радиатор невысокий, со слабым оребрением и накрытый сверху декоративной пластиной, крепление осуществляется с помощью двух подпружиненных винтов.
реклама
Два радиатора установлены на подсистеме питания процессора. Их конструкция простая, теплотрубки нет.
Крепление осуществляется пластиковыми защелками без пружин.

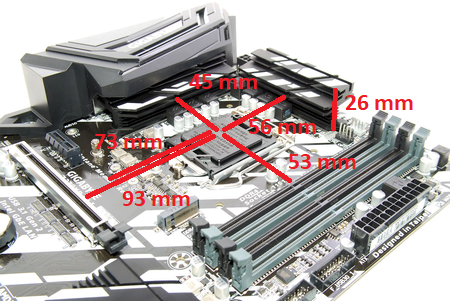

Для отвода тепла от процессора можно использовать любую систему охлаждения, совместимую с предыдущими LGA115* – расположение крепежных отверстий не изменилось. При этом необходимо вписываться в следующие габариты:

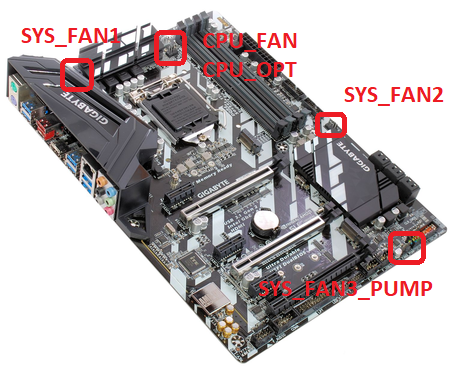

Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Размещение на плате разъемов относительно равномерное: один разъем расположен в левом верхнем углу по соседству с разъемом дополнительного питания ATX, два разъема расположены у верхнего края платы, один разъем размещен посередине правого края платы, один разъем – на нижнем крае платы ближе к правому углу.
реклама
Все разъемы для вентиляторов оснащены дополнительными контроллерами Nuvoton 3947S и регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных. Разъемы SYS_FAN3_PUMP и CPU_OPT рассчитаны на подключение не только вентиляторов, но и помп систем жидкостного охлаждения, к сожалению, мне не удалось найти в описании платы конкретного значения предельного тока, но, скорее всего, традиционно для плат Gigabyte на этом разъеме может выдаваться до 2 А (на остальных разъемах – 1 А).
Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную. Вентиляторы, при соответствующей настройке, могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P).
Особняком стоит разъем CPU_FAN – изначально на нем не работает управление оборотами трехконтактных вентиляторов, а четырехконтактные ШИМ-вентиляторы не останавливаются полностью (например, Thermalright TY-143 продолжает вращаться со скоростью около 800 об/мин). Для устранения этого момента необходимо параметр «CPU FAN Control mode» переключить в положение «Voltage».
Для каждого из разъемов, кроме CPU_FAN, можно задать свой температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения. Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.
Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется. Интерфейс BIOS работает нормально, никаких «тормозов» не наблюдается.
