Слоты расширения

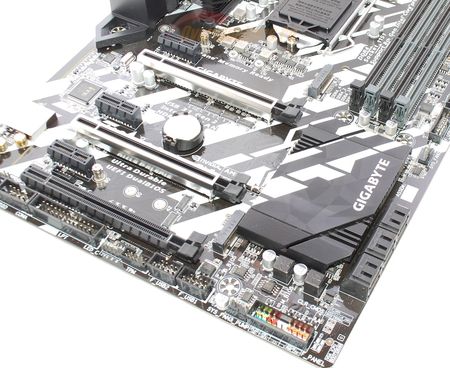

На плате установлено шесть слотов PCI-Express:
- Первые два PEG (по счету сверху) подключены к процессору и использующие его линии PCI-Express 3.0. Если использовать только верхний PEG, то в этом разъеме будут доступны все 16 линий. Если задействовать второй PEG, то первый PEG переключается в режим x8 (второй PEG – всегда в режиме x8), за переключение линий отвечает группа из четырех микросхем-переключателей NXP L040838;
- Третий PEG подключен к набору системной логики и физически является PCI-Express 3.0 x4, при задействовании расположенного рядом с ним M.2 он отключается совсем;
- Три PCI-Express 3.0 х1.

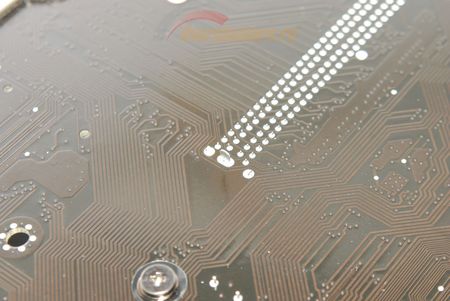

Первый и второй слоты PEG в целях усиления надежности на случай установки видеокарт с массивной тяжелой системой охлаждения оснащены металлическими кожухами, которые имеют свои собственные точки крепления к плате.
реклама
Верхний (ближайший к процессорному разъему, маркировка M2P_32G) рассчитан на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм и допускает установку устройств с интерфейсами PCI 3.0 x4 и SATA3 (NVMe и AHCI в первом случае и AHCI во втором). При установке SATA на материнской плате отключается разъем SATA3 с маркировкой SATA3_0.
Нижний M.2 (маркировка M2Q_32G) рассчитан на типоразмеры 22 х 24, 22 х 60 и 22 х 80 мм. Интерфейс – только PCIe 3.0 x4. Его задействование приводит к отключению самого нижнего PEG на материнской плате.
Аппаратная составляющая BIOS, средства диагностики и управления
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.
Традиционно для Gigabyte это две несъемных микросхемы MXIC 25L12873F объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS. Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, плата запустится с резервной микросхемы. Правда, должен сохраняться в целостности загрузчик в основной микросхеме.
Ручное переключение пользователем между микросхемами не предусмотрено, светоиндикация активной в текущей момент микросхемы отсутствует.
реклама

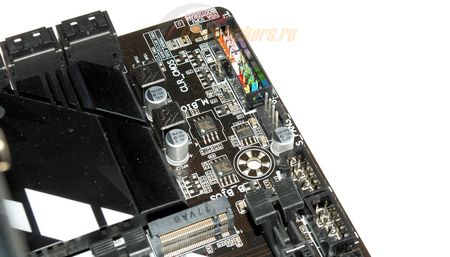

В нижнем правом углу платы распаяна группа из четырех светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе светодиоды полностью погашены).
