По нижнему краю платы размещены (справа налево):
- Колодка для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Над ней – перемычка сброса настроек BIOS;
- Разъем для подключения вентилятора или СВО;
- Две колодки для подключения четырех портов USB 2.0;
- Колодка для подключения модуля шифрования TPM;
- Колодка для подключения светодиодной RGB-ленты;
- Колодка LPT;
- Над LPT за слотом PEG размещена колодка THB_C, которая предназначена для подключения дополнительной карты расширения Gigabyte Thunderbolt
- Колодка COM-порта;
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край платы не закрыт какими-либо кожухами, оснащение минимальное.

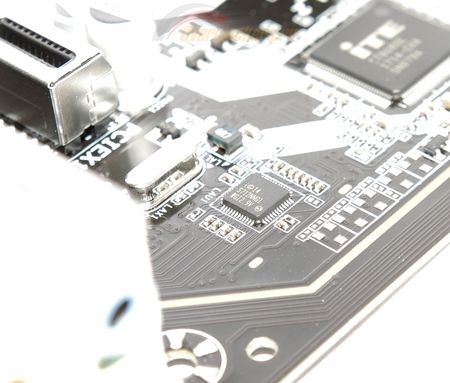

Аудиотракт построен на базе скрытого под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем) и конденсаторов Nichicon. Дополнительных пленочных конденсаторов WIMA, а также дополнительного усилителя, которые Gigabyte устанавливает в своих старших платах, здесь нет.
реклама
Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.

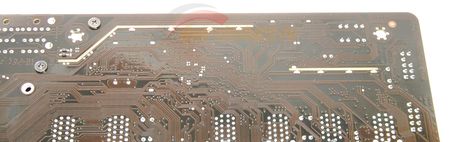

Вдоль участков «пустого» текстолита с тыльной стороны платы размещена цепочка светодиодов, светящих красным цветом.

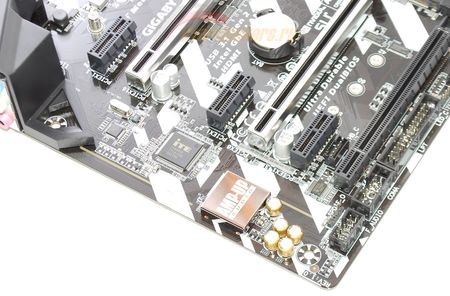

Помимо аудиотракта, на левом краю платы распаяны контроллер ввода-вывода ITE IT8686E и гигабитный сетевой контроллер Intel i219V.

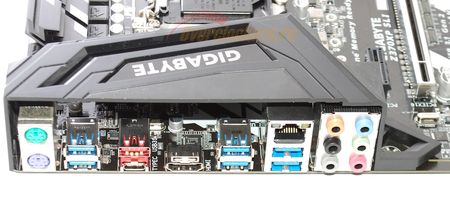

Задняя интерфейсная панель
- Два разъема PS/2 для подключения мыши и клавиатуры;
- Два USB 3.1 Gen1;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Один HDMI 1.4a;
- Два USB 3.1 Gen1;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.

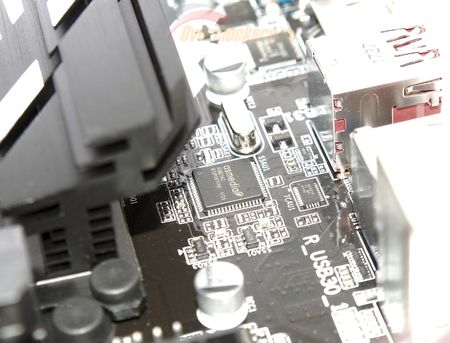

Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
реклама

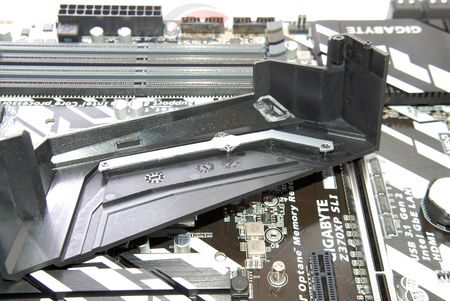

Пластиковый кожух легко снимается, подсветкой он не оснащен.
