Тестовый стенд
Тестирование Gigabyte Z370XP SLI проводилось на следующей конфигурации:
- Процессор: Intel Core i7-8700K (инженерный образец);
- Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Corsair HX750W 750 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA 6 Гбит/с на базе контроллера JMicron JMS578;
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.192.
Разгон и нагрев

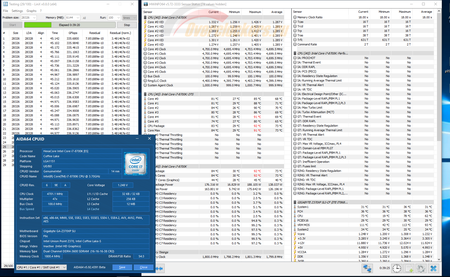

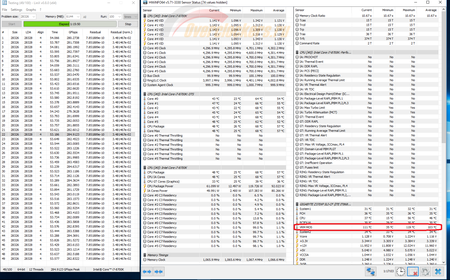

При эксплуатации модели Gigabyte со старшими процессорами Intel рекомендуется обдув цепей питания: материнская плата практически «кипит». В штатном режиме при отсутствии обдува цепей питания CPU температура оных согласно программному мониторингу достигает 119°C. Напомним, что используется Intel Core i7-8700K в связке с DDR4-2133.
реклама

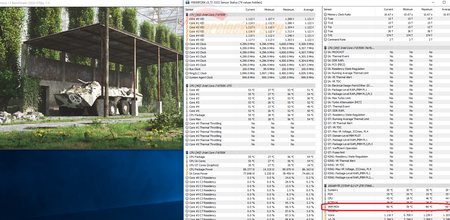

С одной стороны, тест синтетический – Linpack нагружает системы так, как это не может сделать ни одно реальное приложение. С другой – и рендеринг неплохо прогревает плату:

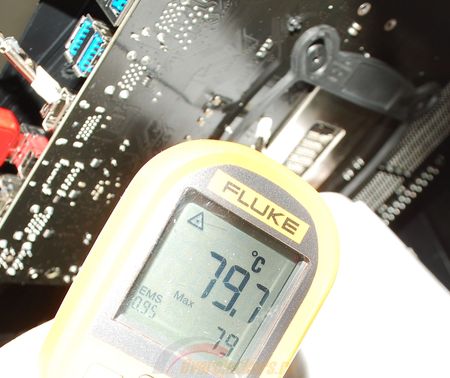

Температура 80°C через несколько минут работы – это тоже не шутки. Причем при сравнении показаний программного мониторинга с замерами пирометром возникло ощущение, что первый еще и занижает температуры на несколько градусов.
Если уже на тыльной стороне печатной платы 80°C, то на элементах цепей питания такая же температура не может быть просто по законам физики (теплопроводность текстолита отнюдь не идеальна).
К разъему SYS_FAN1 был подключен вентилятор ExeGate 9225M12B/UV3, в качестве источника температуры для регулировки его оборотов в BIOS были выбраны показания датчика VRM_MOS. Это позволило отвоевать пару десятков градусов, однако первая же попытка разгона вернула все на свои места: уже через несколько минут теста в Linpack мониторинг температуры цепей питания ЦП при напряжении VCore ~1.3 В (по мультиметру) зафиксировал значение 123°C.
Тестирование было прервано в силу опасности повреждения материнской платы.
реклама
Пришлось «упрощать» процессор: были отключены два ядра из шести вкупе с технологией Hyper Threading, в итоге получился некий аналог Intel Core i3-8350K, только с объемом кэша L3 не 8, а 12 Мбайт. Лишь в таком виде удалось при наличии обдува получить терпимые температуры.
Разгон памяти не порадовал: 3600 МГц с таймингами 16-16-16, хотя эти же процессор и память на других системных платах работали на более высокой частоте 4000 МГц при тех же таймингах. А в данном случае материнская плата при 3733 МГц зачастую даже стартовать отказывалась.
Никуда не делась и характерная для плат Gigabyte ошибка: при неудачных настройках в разгоне плату «переклинивает» и она начинает запускаться с резервной микросхемы BIOS. Выйти из этой ситуации можно только через замыкание перемычки сброса настроек BIOS, выбор параметра «Load Optimized Defaults» не помогает. Хотя бы с USB особых проблем не возникало, и то счастье.
Подсистема хранения данных
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Заключение
Материнская плата Gigabyte Z370XP SLI – решение исключительно начального уровня: горячий VRM процессора ставит крест на разгоне шестиядерных CPU. То, чем и отличается новая платформа Intel. Впрочем, вряд ли данная модель будет покупаться под процессор, который стоит почти втрое дороже ее самой. Новинка больше подходит для недорогих ПК с умеренным разгоном, где не то, что i7-8700K не будет, но и используемая память вряд ли будет способна на покорение высокочастотных вершин.
В итоге перед нами типичная бюджетная модель с набором возможностей немногим выше минимума: два M.2, шесть SATA 6 Гбит/с, качественный сетевой контроллер Intel (а не бюджетный Realtek), упрощенный аудиотракт, пусть и на базе современного ALC1220, усиленные слоты PEG. Ну и парочка «ретро»-интерфейсов – LPT и COM. А для особо увлеченных – официальная поддержка SLI (напомним, что SLI поддерживается для GeForce GTX 1070 и выше, что данную особенность делает просто бесполезной).
Выражаем благодарность:
- Компании Gigabyte за предоставленную на тестирование материнскую плату Gigabyte Z370XP SLI.
