Подсистемы питания процессора и оперативной памяти
Архитектура процессоров Intel в исполнении LGA1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Основными являются первые два и на Gigabyte Z370XP SLI для их формирования реализованы два преобразователя: на 4 (VCore) и 2 фазы (VAXG).

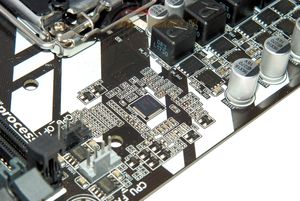

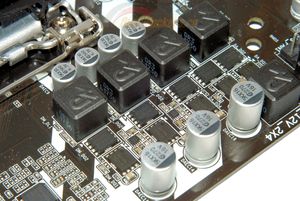

Эта конфигурация является предельной для используемого ШИМ-контроллера Intersil ISL95866. В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor – по два в каждой из фаз VCore и по одному в каждой из фаз VAXG.

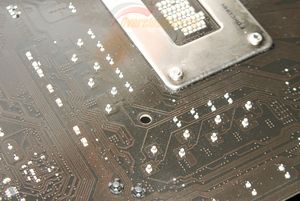

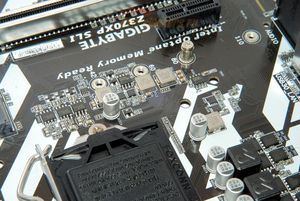

За формирование напряжений VCCSA и VCCIO отвечают два отдельных преобразователя, размещенных под процессорным разъемом и не накрытых радиатором (впрочем, нагрев там мизерный, теплоотвод не требуется).
реклама

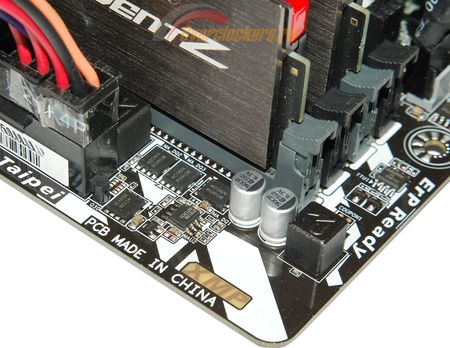

Однофазное питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов здесь применены обычные транзисторы – три ON Semiconductor NTMFS4C06N.
Дизайн, прочая элементная база и особенности

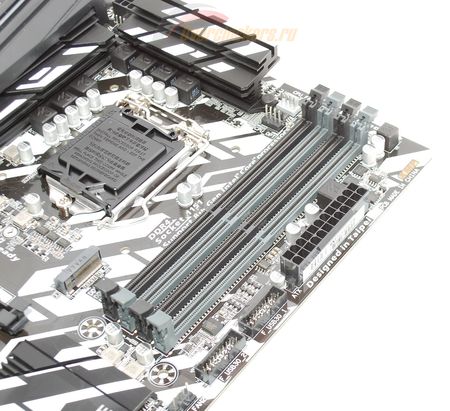

На материнской плате установлено четыре разъема для оперативной памяти. Они оснащены классическими защелками с обеих сторон, но проблем ожидать не следует: первым идет слот PCIe x1, да и расположен он так, что конфликта с защелками не будет даже с очень длинномерными картами расширения.
реклама
Список поддерживаемых частот, приведенный на официальном сайте Gigabyte весьма немал – вплоть до 4000 МГц, правда, все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает работу в негарантированном режиме разгона. Таковы спецификации Intel: процессоры семейства Coffee Lake гарантированно могут работать с памятью на частотах до 2666 МГц включительно, любые более высокие значения (в BIOS рассматриваемой материнской платы есть множители вплоть до 8300 МГц) – лишь возможность, без каких-либо гарантий.
Под разъемом основного питания ATX расположено две колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), допускающие подключение до двух портов к каждой из них.

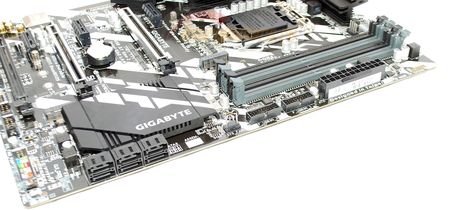

Ниже размещены единой группой шесть разъемов SATA3, ориентированных параллельно плоскости платы («лежачие» разъемы). Видеокарта, установленная в верхний PEG, доступ к разъемам не перекрывает.

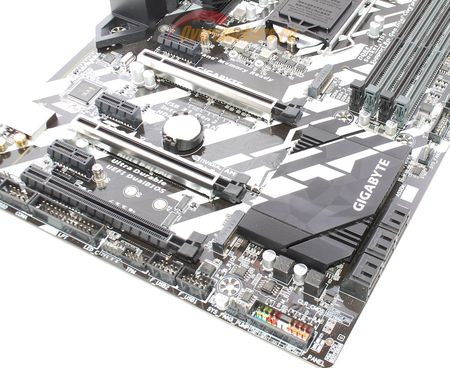

Помимо шести SATA на плате установлено два M.2. Верхний (ближайший к процессорному разъему, маркировка M2P_32G) рассчитан на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм и допускает установку устройств с интерфейсами PCI 3.0 x4 и SATA3 (NVMe и AHCI в первом случае и AHCI во втором).
При установке SATA SSD в это посадочное место на материнской плате отключается разъем SATA3 с маркировкой SATA3_0. Нижний M.2 (маркировка M2Q_32G) рассчитан на типоразмеры 22 х 24, 22 х 60 и 22 х 80 мм. Интерфейс – только PCIe 3.0 x4. Его задействование приводит к отключению самого нижнего PEG на материнской плате.
