Возможности BIOS
Помимо настроек работы слотов, портов и т.п. наибольший интерес представляет раздел разгона, с него и начнем…
M.I.T. меню разделено на 5 основных категорий: Настройка частот, настройка памяти, настройка напряжений, состояние системы, и второстепенные настройки.
Полный список настроек представлен ниже
реклама
Обычно в BIOS легко находится список напряжений, состоящий из следующих значений:
- Vrin - Входное напряжение ~1,8В часто называемое VccIN
- Vcore - Напряжения ядер процессора
- Vmesh - Напряжение точечной шины и контроллера кеш памяти
- VccIO - Напряжение вспомогательных портов входа выхода
- Vsa - Напряжение системного агента
- VccPLL - Напряжение PLL
Все они присутствуют и в BIOS GIGA-BYTE. Диапазон регулировок очень большой и с высокой точностью. Есть компенсация просадки напряжения Vcore. К сожалению, многие это уже отмечали, присутствует «Phantom Throttling». Чтобы избавиться от него следует повысить напряжение Vrin до 1,75…1,9В в зависимости от степени разгона. Кстати, плата умеет разгонять с включенными функциями энергосбережения. Единственное, что она не умеет – это настраивать персональное напряжение по ядрам с нужными множителями. Стандартные рекомендации по разгону сходятся в последовательности действий:
Установить «CPU Clock Ratio» от 40 до 48, в «Advanced CPU Core Settings» поставить «Enhanced Multi-Core Performance» Enabled, а «Energy Efficient Turbo» в Disabled. Выставить множитель «CLR (MESH) Ratio» 32. В «Advanced Power Settings» поставить LLC в положение AUTO, при недостаточной стабильности можно повышать компенсацию просадки напряжения. Внимание, LLC не воздействует на Vrin! Поэтому повысить напряжение Vrin до 1,75…1,9В. CPU Vcore следует начать с 1,15 В. CPU VCCIO и CPU System Agent Voltage влияют на разгон памяти, начальные оверклокерские значения от 1,15В до 1,25В. AVX Offset и AVX 512 Offset – множители процессорных ядер при использовании инструкций AVX. На воздушном и водяном охлаждении значения редко превышают 40-42Х. Не забудьте поставить CPU Vcore Current Protection – High.
Система мониторинга

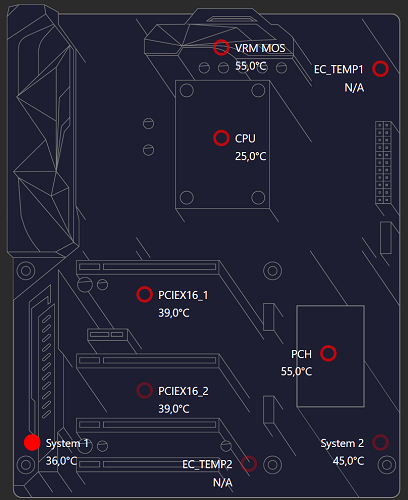

На плату установлено 8 4pin коннекторов для вентиляторов (два повышенной мощности для помп СВО). Помимо них Gigabyte оставила опцию в виде расширения количества термодатчиков еще на два (прилагаются к комплекту) к имеющимся 7.
Fan Control
реклама
Настройки можно проводить и в отдельной программе, и через меню BIOS, мы их и рассмотрим.

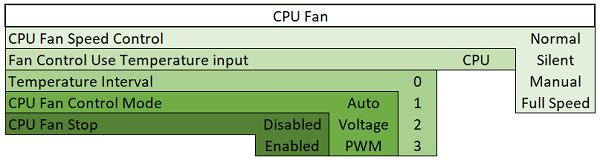

Настраивается по нескольким параметрам:
- CPU Fan Speed Control – предустановленные настройки Normal (стандартный), Silent (тихий), Manual (ручной режим), Full Speed (высокооборотистый). В ручном режиме вы самостоятельно выставляете несколько точек с соотношением оборотов вентилятора к температуре определенного датчика;
- Fan Control Use Temperature input – выбор источника температуры. В зависимости от названия вентилятора выбирается только одно предложенное значение.;
- Temperature Interval – разница температуры срабатывания;
- CPU Fan Control Mode – управление вентилятором в автоматическом режиме, через подачу DC или PWM;
- CPU Fan Stop – допустима ли остановка вентилятора.

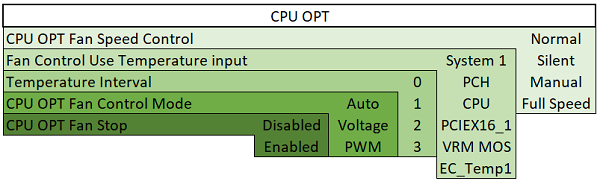

CPU OPT
Расширен перечень источников температуры начиная от системного датчика под номером 1 до внешнего датчика.

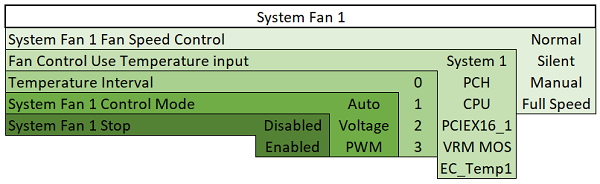

System Fan с 1 по 3 вентилятор
Эти 3 вентилятора настраиваются подобно CPU OPT.

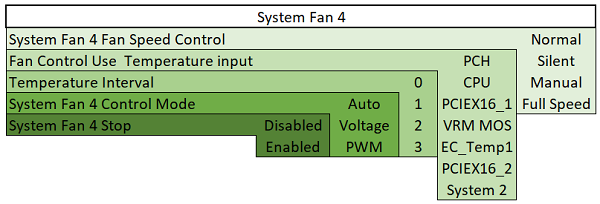

System Fan 4
По настройке аналогичен System Fan с 1 по 3, но изменился список источников температуры.

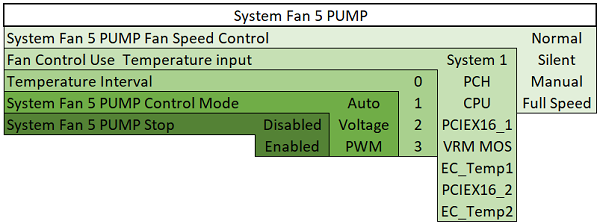

System Fan 5 Pump
Гибридный разъем повышенной мощности способный выдержать помпы СВО мощностью до 3А. Снова изменены источники температуры.
реклама

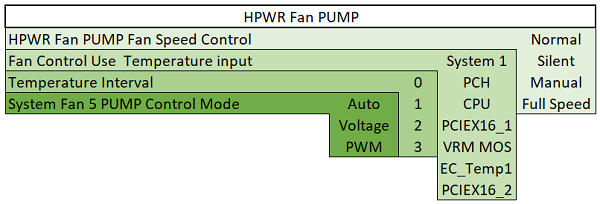

HPWR Fan Pump
Последний разъем не позволяет останавливать устройство, подключенное к нему.
Заключение
С точки зрения аппаратной части Gigabyte X299 Aorus Gaming 9 это идеальная системная плата с массой возможностей. За те деньги, которые за нее просят (около 35 000), нам предлагают модель с кучей аксессуаров и модной светодиодной подсветкой. При этом производитель не забыл ни о приличной и эффективной системе охлаждения, ни о защитных кожухах и усиленных разъемах.
Пожалуй, придраться можно лишь к непривычной поначалу прошивке BIOS. С одной стороны, разбивка по основным меню логичная, но описание настроек отсутствует, да и некоторые подпункты сгруппированы неряшливо. С другой, есть возможность выставлять все напряжения с точностью до тысячной доли. Кроме того, материнская плата Aorus – одна из немногих, позволяющая разгонять процессор с активированными функциями энергосбережения и это огромный плюс.
Но опять же, скудное описание ключевых напряжений и LLC в BIOS может ввести в ступор неподготовленного покупателя, которому позиции High, Low и Extreme ни о чем не говорят. Вдобавок из-за своеобразной системы питания и дискретного ШИМ-контроллера сложно программным способом считать актуальное напряжение Vcore, которое выдает материнская плата. Любая утилита покажет фиксированное Vsvid напряжение и все!
Что касается всего прочего, то оценить качество звукового кодека сложно, ведь у каждого свои предпочтения. Для меня лично одним из открытий стала поддержка наушников с разным импедансом, что встречается редко. Ну а двойной Lan – обыденность, лучше обратите внимание на Wi-Fi с Killer 1535 с честными 867 Мбит/с.
Остается лишь вопрос, под кого же разработали данную модель? Очевидно, что взяли среднестатического пользователя, который не желает ущемлять себя в любых вопросах, но при этом склонен к моддингу и новой платформе Intel.
По итогам обзора материнская плата Gigabyte X299 Aorus Gaming 9 получает награду:
