Конфигурация тестового стенда:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16, @ 4.2 ГГц 1.123 В;
- Система охлаждения процессора: система водяного охлаждения CLC;
- Термоинтерфейс: Thermal Grizzly Kryonaut;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @2800 МГц, 12-12-12-32 1T;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

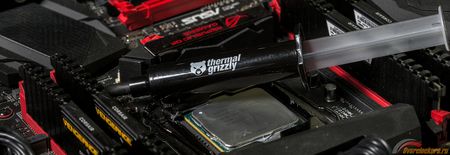

После тестирования различных термопаст и изучения новинок против чемпионов я остановился на Thermal Grizzly Kryonaut, так как ее теплопроводность не изменяется в процессе прогрева. Это позволит уменьшить погрешность в температурах и сделать более объективную и точную общую таблицу.
реклама
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.6 E1 с объемом задачи 2048 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- Aquacomputer Aquasuite;
- ASUS AI Suite 3;
- Corsair Link 4.
Для наглядности используемые программы объединены в таблицу.
реклама
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Мониторинг скорости потока |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; Corsair Link 4 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.

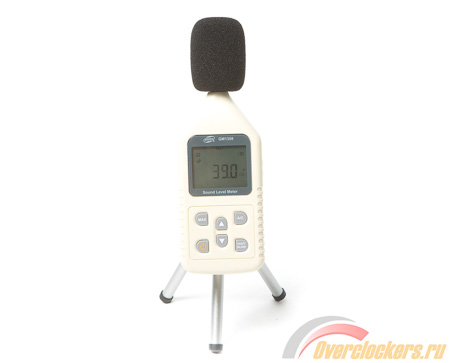

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Управление скоростью работы помпы EK-D5 PWM G2 Motor проходило при помощи программы ASUS AI Suite 3 со встроенным модулем Fan Xpert 3 с возможностью управления через ШИМ.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
Для начала приведем результаты скорости потока при разных режимах работы помпы: 1000, 2000, 3000, 4000 и 4800 об/мин (+/- 50 об/мин).
реклама
литров в час
Больше – лучше
Включите JavaScript, чтобы видеть графики
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение

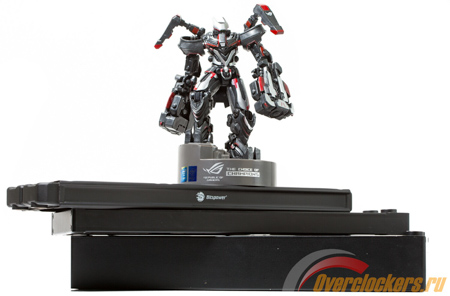

С одной стороны, после данного тестирования радиаторов 360 мм общая картина набирает краски. С другой – с непривычки можно и запутаться. Если кратко, то все участники хороши, и у нас есть лидер, но нет аутсайдера. А теперь по полочкам.

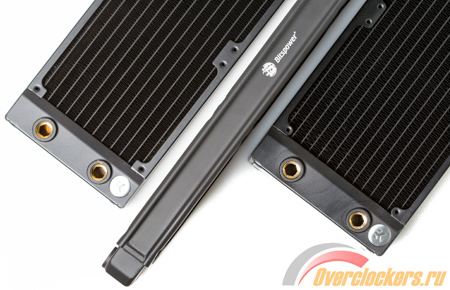

Лидером обзора становится Bitspower Leviathan Slim 360 BP-NLS360-F2PB. На удивление этот тонкий радиатор утер нос и средним, и толстым моделям, уступив лишь своему собрату Bitspower Leviathan Xtreme 360. Перед нами одно из самых интересных решений в своем классе, основным достоинством которого является неплотный FPI, всего 16 против 22 у конкурирующих решений.
Такая черта обеспечивает универсальность и позволяет быть эффективным практически во всех режимах работы вентиляторов. Важную роль играет и условно толстое рабочее тело (одна из проблем тонких версий), с которым у модели Bitspower проблем нет. Добавим сюда качество сборки, покраски и комплект поставки и получаем отличное решение для тех, кто хочет «потоньше». А для желающих сэкономить есть более доступный вариант OEM-производителя.
Далее на очереди еще один тонкий теплорассеиватель, EK Water Blocks CoolStream SE 360. Несмотря на конструктивные особенности, он показывает себя как очень хороший радиатор, сумев в эпизодах подвинуть своих сородичей, что впечатляет. И все это благодаря продуманному FPI и рабочему телу нужной толщины, позволяющему хорошо проявить себя на средних и высоких оборотах вентиляторов. А неплохое качество сборки и покраски вкупе с достаточным комплектом поставки делают его интересным приобретением за свою цену.
Теперь что касается последнего участника, EK Water Blocks CoolStream XE 360. Этот радиатор хорошо ведет себя при низких оборотах, особенно если учесть плотный FPI и большой объем. И, в принципе, не роняет честь своего класса. Но в сегменте «толстых» моделей можно найти и более интересные решения по схожей цене, на фоне которых продукт EK Water Blocks выглядит решением среднего уровня, пусть и хорошо изготовленным.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
