Внешний вид и особенности строения
Обзор участников было решено начать в алфавитном порядке, и его открыл один из самых тонких радиаторов в своем классе – Bitspower Leviathan Slim 360 с маркировкой BP-NLS360-F2PB.

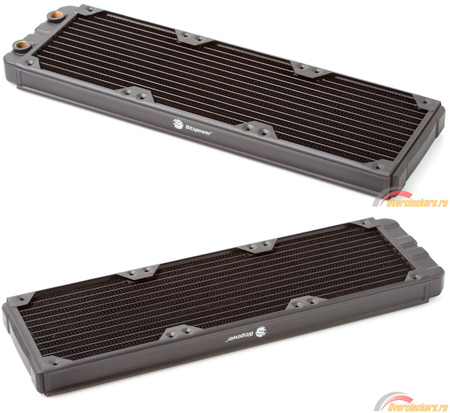

В целом ничего сверхнеобычного тут нет, это модель классического строения. Спаянный корпус из латуни и меди, плоские каналы с медной лентой между ними. Она похожа на уменьшенный в толщине Bitspower Leviathan Xtreme 360, рассмотренный ранее. И для Bitspower Leviathan Slim «отцом» или, вернее сказать, OEM-производителем является HardwareLabs с моделью Black Ice Nemesis GTS 360. Они отличаются только цветом и ценой.

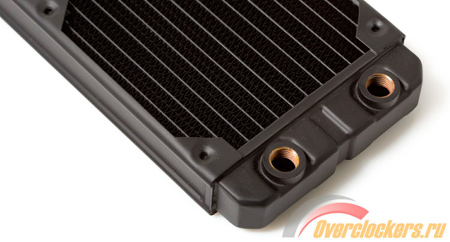

Радиатор выглядит очень тонким и миниатюрным, его габариты составляют 398 x 120 x 29.6 мм, в остальном все обычно, привычные плоские каналы и спаянный корпус. Данных о массе и внутреннем объеме производителем не приводится. В данной модели использовано всего два отверстия под фитинги с резьбой G1/4. Если кому-то нужно больше, есть версия с четырьмя отверстиями под фитинги с резьбой G1/4.
реклама

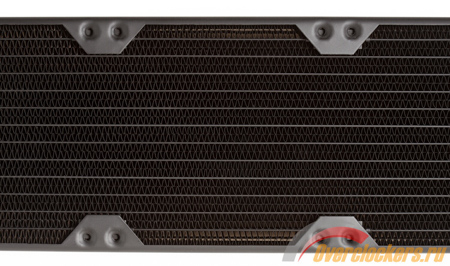

В составе рабочего тела можно насчитать двенадцать плоских каналов с медной двухрядной лентой между ними. Разводка внутри радиатора стандартная, построенная по U-образному принципу, который еще называют двухпроходным. Для большинства энтузиастов этот принцип хорошо знаком, плюс он был описан в прошлой статье. Но для новичков и тех, кому лень переходить по ссылке, повторю.
«Внутри торца с отверстиями под фитинги есть разделитель, благодаря которому горячая жидкость на входе сначала проходит по шести каналам, прилегающим к входному отверстию. Далее она объединяется (или переходит) в следующие шесть каналов через нижний торец и устремляется к выходному отверстию. Кстати, в отличие от Airplex Radical 2, отверстия Leviathan Xtreme не привязаны к направлению потока; подключай, как хочешь.

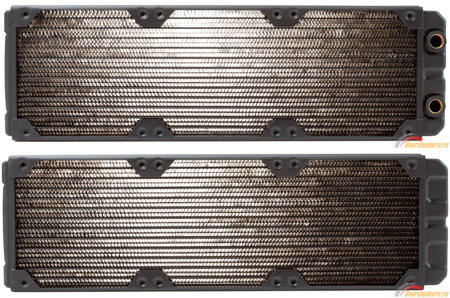

В отличие от радиаторов HardwareLabs, модели Bitspower окрашены в черный матовый цвет, краска держится надежно (пару раз ее случайно стукнул и хоть бы что).

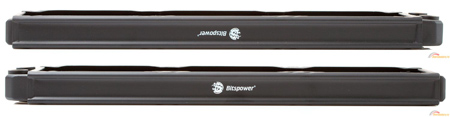

На боковинах присутствует логотип и надпись Bitspower. Материалом боковин послужила латунь толщиной ~1.0 мм, благодаря чему конструкция получилась надежной.

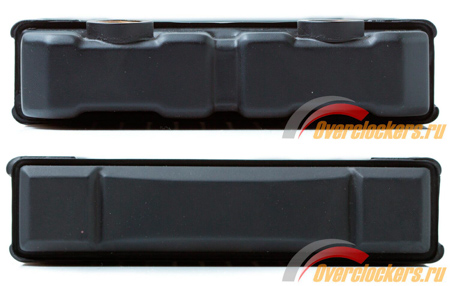

Торцы радиатора сделаны из той же латуни и окрашены в черный матовый цвет. Именно они исполняют роль разделения (то, что сверху), объединения (тот, что снизу) и расширительных бачков.

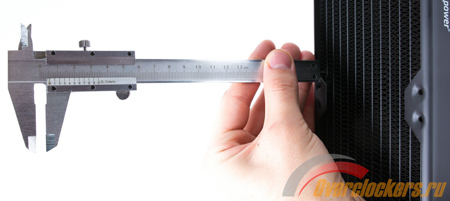

Ширина радиатора не выходит за габариты типоразмера вентиляторов, привязанных к нему – 120 мм.
реклама
Плотность ребер так же, как у более толстой версии, равна 16 FPI. Интересное решение, которое является исключением из теории, приведенной в начале статьи. В принципе, я говорил об этом, тонкий радиатор и небольшая плотность ребер.
Толщина ленты 25 микрон или 0.025 мм. Между каналами она проложена в два ряда равносторонних треугольников, которые разделяет полоска такой же ленты, что позволяет увеличить площадь рассеивания.
Расстояние от корпуса до рабочего тела ~5 мм, из этого следует, что толщина рабочего тела равна 19.6 мм.

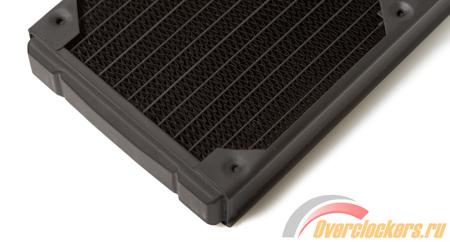

Места соединения корпуса пропаяны на отлично,…
… каких-либо нареканий к качеству нет.
Тут тоже можно встретить «защиту от дурака». Под отверстиями для винтов присутствует металлический ограничитель винта, который спасет от повреждения рабочего тела при чрезмерных усилиях.
Стоит отметить, что теплорассеиватель хорошо просушен производителем, следов окисления нет. После промывки конструкции сора не обнаружено.
