Сравнение радиаторов и ТХ

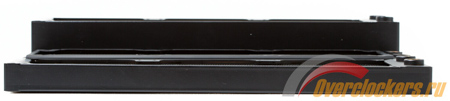

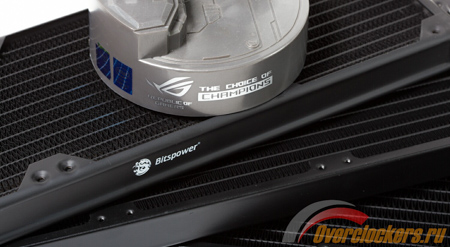

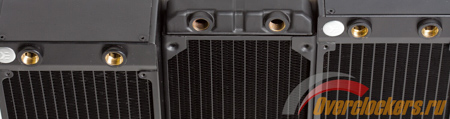

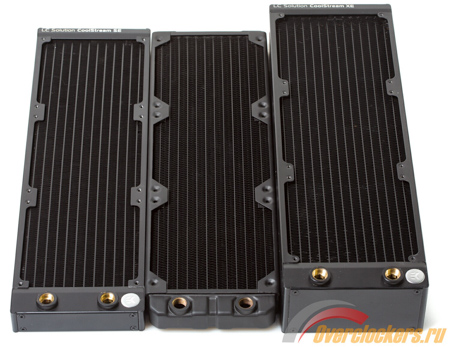

Начнем с групповых фотографий участников обзора для их наглядного сравнения.
реклама
реклама
Теперь перейдем к основным техническим характеристикам радиаторов.
Характеристика / Модель |
|
|
|
|
|
|
Габариты, мм |
|
|
|
|
|
|
Типоразмер вентиляторов, мм |
|
|
|
|
|
|
Количество устанавливаемых вентиляторов, в базовой комплектации / максимум, шт. |
|
|
|
|
|
|
Тип резьбы под винты |
|
|
|
|
|
|
Толщина рабочего тела, мм |
|
|
|
|
|
|
Материал рабочего тела |
|
|
|
|
|
|
Плотность ребер, FPI |
|
|
|
|
|
|
Толщина ребер, мм |
|
|
|
|
|
|
Тип строения рабочего тела |
|
|
|
|
|
|
Тип отверстий под фитинги |
|
|
|
|
|
|
Количество отверстий под фитинги, шт |
|
|
|
|
|
|
Тип корпуса |
|
|
|
|
|
|
Материал корпуса |
|
|
|
|
|
|
OEM производитель |
|
|
|
|
|
|
Клоны |
|
|
|
|
|
|
Рекомендованная стоимость, (~самая низкая стоимость в онлайн-магазине при отсутствии оной), $ |
|
|
|
|
|
|
Тестовый стенд, методика тестирования и ПО

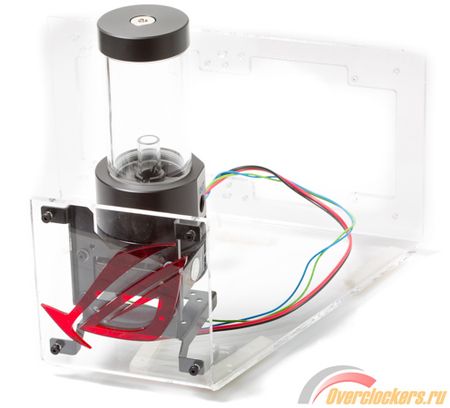

Данный раздел начнем с рассказа о платформе тестового стенда, сделанной из 8 мм оргстекла. Он построен так, что есть возможность установить радиаторы, поддерживающие как 120 мм, так и 140 мм вентиляторы. А это в дальнейшем позволит заметно разнообразить список протестированных моделей.
Сердцем тестового стенда станет комбо-резервуар EK-XRES 140 Revo D5 PWM с предустановленной помпой EK-D5 PWM G2 Motor. Мой выбор пал именно на него после работы над обзором комплекта СЖО EK Water Blocks EK-KIT P360. И здесь стоит отметить хорошую защиту от вибрации благодаря новой системе крепления с резиновым кольцом.

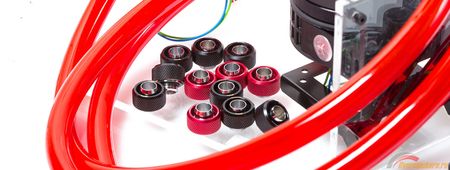

Поскольку стенд будет универсальным, на нем будут тестироваться как радиаторы, так и водоблоки, то для удобства процесса используются быстросцепы Bitspower. Надеюсь, они оправдают свою высокую стоимость долгим сроком службы и будут надежнее Koolance. Остальное соединение контура тестового стенда будет построено на фитингах и шлангах стандарта 10/16.

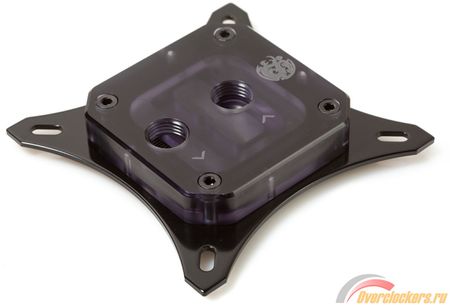

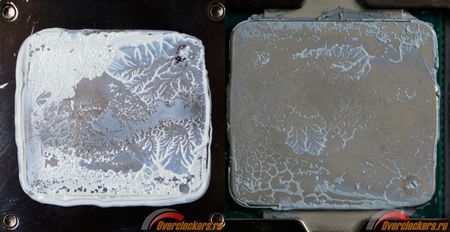

Радиаторы будут тестироваться в связке с водоблоком Bitspower Summit EF Ice Black (BP-WBCPUIAC-BKMBKIBK), который совсем недавно был изучен в отдельном материале. Приведем фотографию его отпечатка.
реклама
За обдув теплорассеивателей отвечают вентиляторы be quiet! SilentWings 2 PWM (BL030).

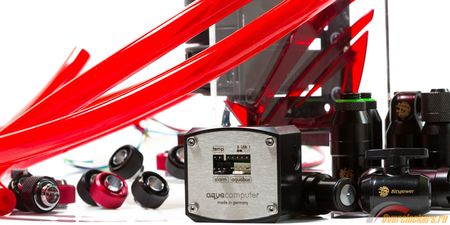

В составе стенда применен датчик потока AquaComputer Flow sensor high flow USB G1/4, который и будет помогать определять скорость потока жидкости.

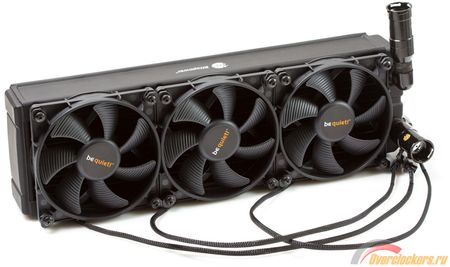

В конечном результате собранный стенд СЖО выглядит так:
Конфигурация СЖО
- Водоблок: Bitspower CPU Block Summit EF BP-WBCPUIAC-BKMBKIBK;
- Вентиляторы: be quiet! SilentWings 2 PWM (BL030);
- Комбо-резервуар: EK-XRES 140 Revo D5 PWM;
- Помпа: EK-D5 PWM G2 Motor, максимальная скорость ~4800 об/мин;
- Датчик потока: AquaComputer Flow sensor high flow USB G1/4;
- Жидкость: дистиллят;
- Соединение: быстроразъемные соединения, проходные термодатчики, адаптеры 90° с двойным поворотным механизмом Bitspower, с AquaComputer, фитинги Barrow 10/16 мм, шланги PrimoChill 10/16.
