Обзор и тестирование пяти модулей оперативной памяти DDR4-2133 SK Hynix HMA451U6MFR8N0-TF объемом 4 Гбайт (страница 2)
реклама
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Материнская плата: ASRock Z170 Extreme6 (BIOS P2.60; экземпляр из этого обзора);
- Процессор: Intel Core i5-6600K «Skylake-S» 3500 МГц;
- Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 5 х 4 Гбайт SK Hynix HMA451U6MFR8N0-TF DDR4-2133 (15-15-15-36; 1.20 В);
- Видеокарта: встроенное графическое ядро процессора;
- Блок питания: AeroCool Templarius Imperator 1150 мощностью 1150 Ватт (экземпляр из этого обзора);
- Системный накопитель: Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; экземпляр из этого обзора);
- Корпус: открытый стенд.
Методика тестирования
Для проведения тестов используется материнская плата ASRock Z170 Extreme6, оставшаяся после прошлогоднего обзора.
реклама

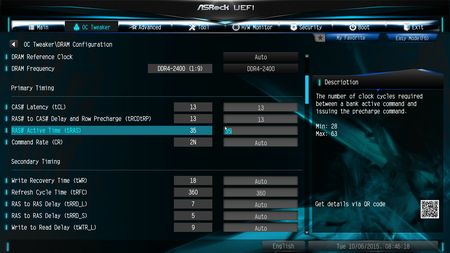

К сожалению, данная модель не лишена недостатков: тайминги tRCD и tRP можно устанавливать только одинаковыми – в BIOS управление ими осуществляется посредством одного общего параметра. Тайминг tRAS и вовсе ограничен минимальным значением 28 (к примеру, некоторые системные платы допускают снижение до 10-14).
Это заметно ограничивает широту экспериментов с разгоном, ведь для некоторых типов микросхем оптимальными являются формулы неравных таймингов вроде «х + (х+1) + (х+2)».
Верхняя планка напряжения оперативной памяти в рамках тестов установлена равной 1.45 В в связи с неясностью относительно безопасности высоких значений для встроенного контроллера памяти процессора.

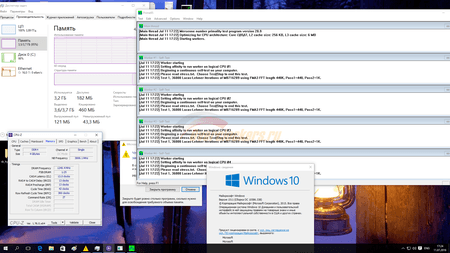

Тестирование стабильности проводится в среде операционной системы Windows 10 x64 Домашняя с помощью Prime95 версии 28.9 в редакции 64-bit в течение 20 минут. Запуск осуществляется в режиме «Custom» с ручным указанием занимаемого объема памяти. Операционная система Windows 10 x64 Домашняя на тестовом стенде обновлена до последней актуальной версии сборки: таковой на момент написания данного обзора была 10586.338.
реклама
Подобные настройки подбираются для того, чтобы проверка стабильности работы была наиболее полной – по всему объему модуля памяти. И это приводит к постоянным сообщениям операционной системы о недостатке свободного пространства. Файл подкачки отключен.
Сами модули памяти устанавливались в систему поодиночке: для минимизации факторов, ограничивающих разгон (оптимизация микрокода BIOS материнской платы, индивидуальные ограничения контроллера памяти конкретного экземпляра процессора). При этом учитывалась рекомендация производителя: модуль памяти устанавливался во второй по счету слот от процессорного разъема.
Частоты процессорных ядер и CPU Ring фиксировались на штатных величинах. Напряжение CPU VCCSA устанавливалось равным 1.2 В, напряжение CPU VCCIO устанавливалось равным 1.1 В. Для желающих скопировать настройки «для себя»: необходимо учитывать, что излишнее завышение напряжений CPU VCCIO и CPU VCCSA (более указанных значений) особенно при отсутствии должного охлаждения ЦП может привести к необратимым повреждениям процессора.

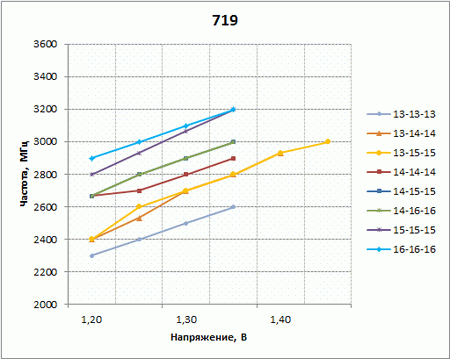

Тестирование разгонного потенциала

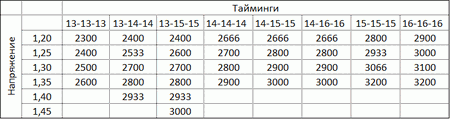

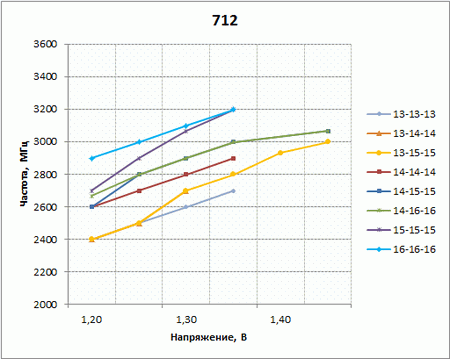

Модуль №1

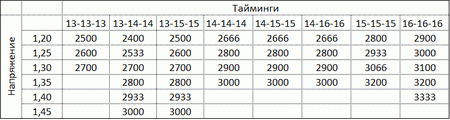

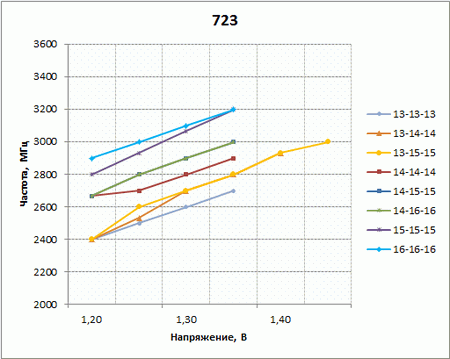

Модуль №2

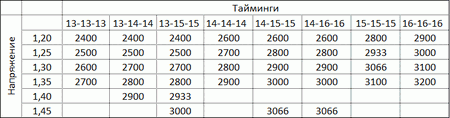

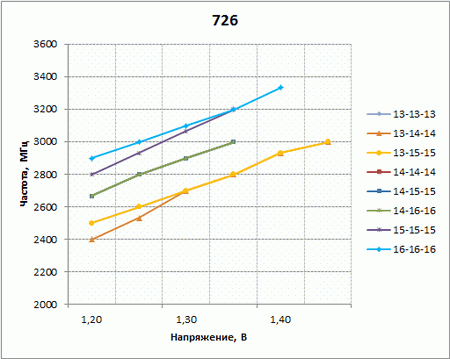

Модуль №3
реклама

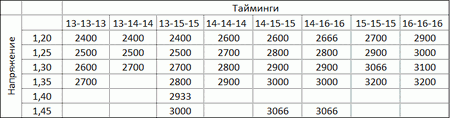

Модуль №4
Модуль №5
Краткие выводы:
- Смысл в повышении значений таймингов RAS to CAS и Row Precharge относительно CAS Latency есть, но лишь на одну единицу; повышение на две единицы может принести пользу, но уже только на довольно высоких напряжениях – 1.40 В и выше;
- Устанавливать напряжение питания модулей оперативной памяти больше 1.35 В почти нет смысла, особенно при таймингах выше 13;
- На 3200 МГц при таймингах 16-16-16 и напряжении 1.35 В можно рассчитывать практически гарантированно.
Заключение
Модули оперативной памяти SK Hynix HMA451U6MFR8N0-TF смотрятся гораздо интереснее для начинающего оверклокера, нежели протестированные в прошлый раз планки Geil GN44GB2133C15S. Здесь перед нами именно полноценный разгон. В целом вся пятерка участников оказалась очень схожа по результатам разгона, а верхней планкой частоты, на которую можно рассчитывать, является 3200 МГц при таймингах 16-16-16 и напряжении 1.35 В. Это достойный ответ большинству брендовых решений, стоящих дороже.
Хотя не стоит забывать, что разгон – это все-таки лотерея и от выпадения отдельных неудачных экземпляров никто не застрахован. К тому же, придется потратить время на поиск стабильных частот, а сами модули лишены защиты от нерадивых неаккуратных продавцов (обнаружить потерю каких-либо элементов сложно, а доказать свою невиновность – еще сложнее).
Выражаем благодарность:
- Компании Регард за предоставленные для проведения тестов процессор Intel Core i5-6600K и модули оперативной памяти DDR4 SK Hynix HMA451U6MFR8N0-TF;
- Компании ASRock за предоставленную для проведения тестов материнскую плату ASRock Z170 Extreme6.
