Обзор и тестирование пяти модулей оперативной памяти DDR4-2133 SK Hynix HMA451U6MFR8N0-TF объемом 4 Гбайт

для раздела Лаборатория

Оглавление

Вступление

После провального эксперимента с разгоном модулей памяти Geil GN44GB2133C15S, которые и в самом деле оказались для Geil способом реализации неудачных в плане частотного потенциала микросхем памяти, мы попробуем оценить возможности «небрендовых» модулей. Точнее, они выпущены под собственным брендом реального производителя DRAM – SK Hynix, но формально не предназначаются для розничных потребителей, хотя широко присутствуют в продаже.

Как правило, SK Hynix, Samsung и Micron для выпуска таких модулей не применяют особые методы отбора наихудших микросхем, а потому они зачастую показывают хороший, если не отличный разгонный потенциал. Посмотрим, насколько повезет конкретно нам – с теми пятью модулями SK Hynix HMA451U6MFR8N0-TF, которые лаборатории предоставил наш постоянный партнер, компания Регард, взяв их со своего розничного склада.

Исследуем разгонный потенциал бюджетной оперативной памяти: шесть модулей SK Hynix DDR3-1600 HMT451U6BFR8A объемом 4 Гбайт

100x68  6 KB

Оперативную память мы тестируем регулярно, но сложилось так, что в центре внимания оказывались лишь брендовые модули. А различные дешевые планки, способные продемонстрировать отменный разгонный потенциал, долгое время оставались вне прицела наших экспериментов. Этим материалом мы исправим данное упущение.





Обзор SK Hynix HMA451U6MFR8N0-TF


Дизайн и особенности модулей памяти

Модули оперативной памяти SK Hynix HMA451U6MFR8N0-TF поставляются в «голом» виде, никакой упаковки не предусмотрено.

450x501  69 KB. Big one: 1500x1671  485 KB

На этикетках присутствует набор различных обозначений, но мало информации для пользователя: упоминается только серия SK Hynix HMA451U6MFR8N0-TF, тип и эффективная частота работы модуля (PC4-2133). Не указано ни серийного номера, ни таймингов, ни напряжения.

Модули являются односторонними и одноранговыми (об этом, кстати, также говорится на этикетке – обозначение «1Rx8»).

450x368  40 KB. Big one: 1500x1225  304 KB

Визуально можно насчитать восемь слоев металлизации.

450x387  19 KB. Big one: 1500x1289  119 KB

Массив памяти набран микросхемами SK Hynix H5AN4G8NMFR-TFC, для краткости называемыми Hynix MFR.





450x439  52 KB. Big one: 1500x1464  354 KB

Микросхемы DRAM этой серии лежат в основе целого ряда оверклокерских комплектов памяти (например, Kingston HyperX Predator DDR4-3000 и G.Skill Ripjaws4 DDR4-3000), а потому мы обоснованно можем надеяться на наличие хорошего частотного потенциала.

На данный момент Hynix MFR постепенно начинает вытесняться новой серией Hynix AFR (такие стоят, например, во втором поколении Kingston HyperX Predator DDR4, анонсированном полтора месяца назад), обладающей чуть лучшим частотным потенциалом и несколько отличной схемой таймингов.

В SPD модулей записаны профили только в стандартизированных JEDEC режимах работы: частоты до 2133 МГц и напряжение 1.20 В.

403x402  18 KB

Если верить указанным о дате производстве данным – 52 неделя 2015 года, то модули были собраны аккурат перед новогодними праздниками 2015-2016 – семь месяцев назад.

290x283  25 KB. Big one: 763x744  52 KB 290x283  25 KB. Big one: 763x744  64 KB

290x283  28 KB. Big one: 763x744  69 KB 290x283  24 KB. Big one: 763x744  59 KB

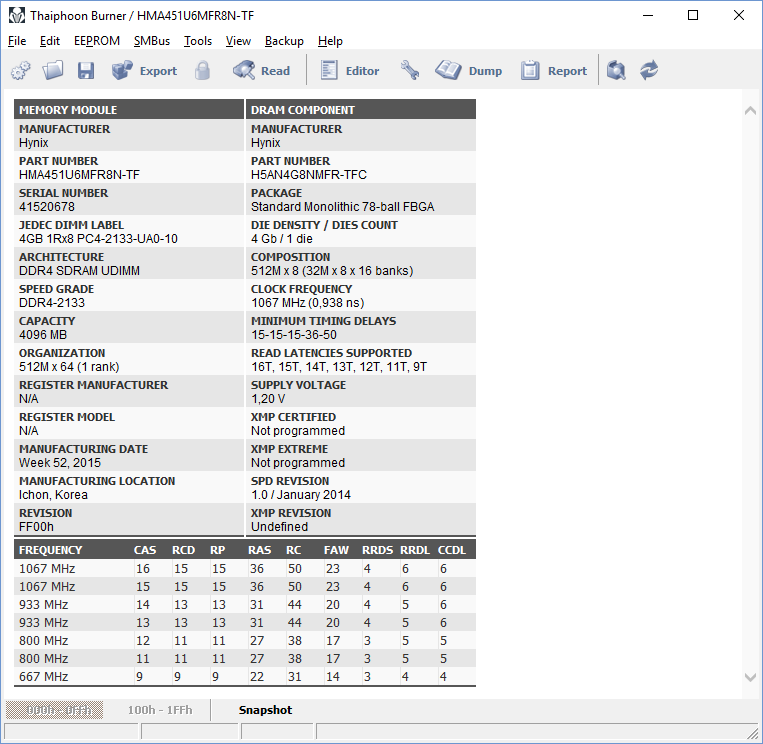

Согласно данным в SPD, тестируемые модули изначально рассчитаны на работу в режиме с эффективной частотой 2133 МГц, при напряжении 1.2 В и таймингах 15-15-15-36-50 – привычные характеристики модуля DDR4 начального уровня. Температурный мониторинг отсутствует.





450x374  33 KB. Big one: 949x788  75 KB

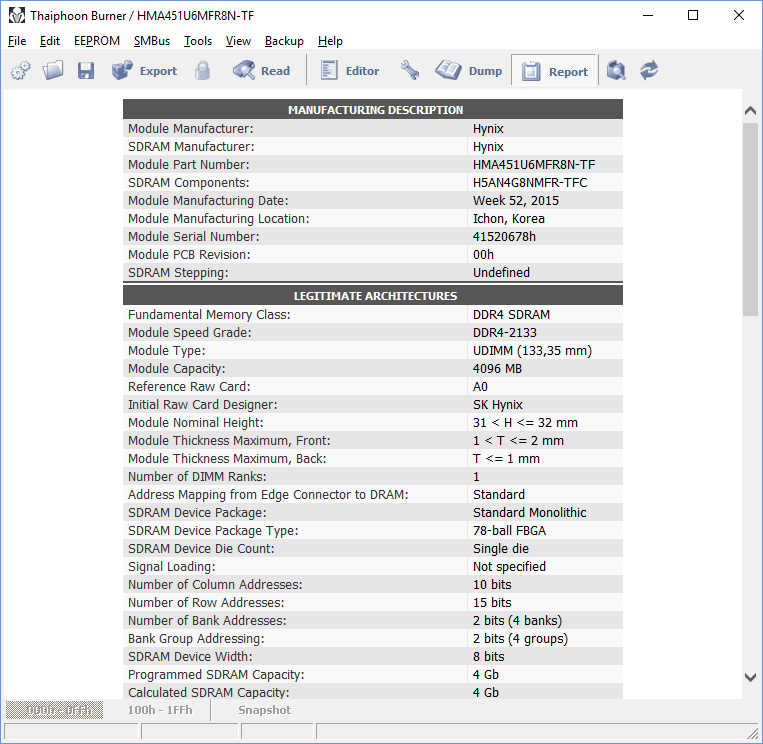

В довершение осмотра – дамп содержимого микросхемы SPD (снято посредством Thaiphoon Burner).
