Тестовый стенд, методика тестирования и ПО
Для охлаждения стендового процессора использовалась система жидкостного охлаждения CLC. Приведу список ее компонентов:
- Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator - Black;
- Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67;
- Резервуар: Swiftech Plexiglas Small Form Factor;
- Помпа: Laing D5 5, ~4500 об/мин;
- Жидкость: дистиллят 1 л;
- Топ: EK-D5 X-TOP - Acetal + EK-D5 Cover Kit (Nickel) Acetal;
- Соединение: быстроразъемные соединения Koolance с проходными термодатчиками AquaComputer, фитинги EK-CSQ 12/16 мм, адаптеры 90° и 45° G1/4, шланги PrimoChill PrimoFlex Advanced LRT 15.9 / 9.5 мм - Bloodshed Red (PFLEXA-58-R).
Конфигурация:
- Материнская плата: EVGA X99 Classified (151-HE-E999-KR), LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16, @4.6 ГГц 1.25 В, cash 4.2 ГГц 1.150 В;
- Система охлаждения процессора: СЖО CLC;
- Bitspower THOR EIX99;
- Koolance CPU-380I;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @3200 МГц, 14-14-14-34 1T;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
реклама
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 20 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

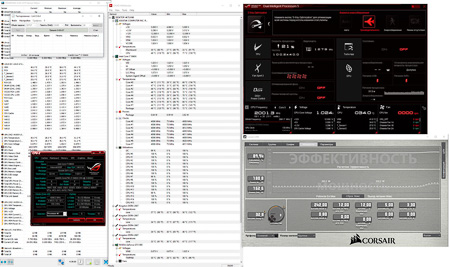

За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- Corsair Link 4.
Для наглядности используемые программы объединены в таблицу.
реклама
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; Corsair Link 4 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.

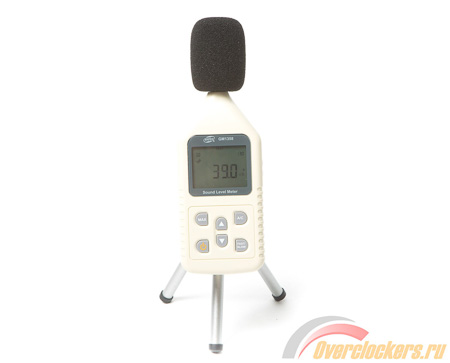

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию
реклама

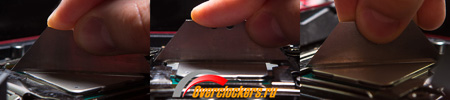

Прежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

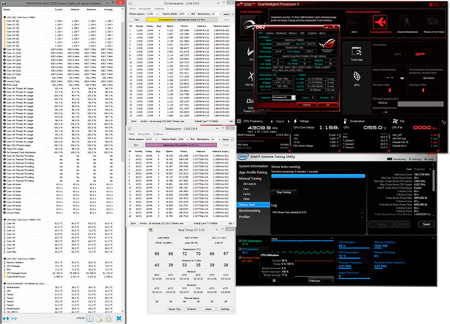

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Результаты тестирования
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение
Итак, продукты Bitspower успешно прошли проверку качества уже в трех (Bitspower BP-ROGCR5EFCB-BK, Bitspower VG-NGTX980ADIIS) обзорах, считая этот. Данный факт радует, ведь их стоимость весьма нескромная, хотя при создании проекта для себя о ценниках можно и забыть. Правда, лучше без фанатизма.
Теперь что касается героя обзора. В первую очередь стоит отметить интересный внешний вид «моноблока» Bitspower Thor EIX99, с которым хоть и необычная, но все же чопорная материнская плата EVGA X99 Classified превращается во что-то космическое, стильное и изящное. На мой взгляд, такой прием способен украсить любой проект. А при использовании цветной жидкости можно подчеркнуть цветовые детали. Не забываем и о возможности дополнения модели Bitspower подсветкой.
Впрочем, дизайн дизайном, но есть и более важные достоинства: эффективность и функциональность. И здесь все на высоте. К плюсам отнесем эффективно построенную систему коммуникации между ватерблоками и применение производительных водоблоков (особенно выделяются процессорный и чипсета). В итоге перед нами достойное решение, напоминающее «моноблок» Bitspower BP-ROGCR5EFCB-BK для ASUS Rampage V Extreme, и все сказанное о нем можно повторить здесь.
А что же оппонент? Koolance CPU-380I это просто добротный ватерблок, не самый лучший и не самый красивый. Причем в случае с тестовым, уже не новым экземпляром удивил облезший никель (хотя у меня даже со старенького ЕК ничего никуда не делось). Пожалуй, Koolance пора бы выпустить что-то новое. Вот вроде бы и все.
Почему же все? Поскольку я обзавелся потокомером и вышел новый LinX 0.6.6., то пора бы и методику обновить, и стенд модернизировать. А благодаря тому, что протестировано было не так уж и много, это будет сделать проще. Думаю, в будущем вас ждет больше сводных тестов водоблоков и радиаторов, причем совсем скоро.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
