Обзор и тестирование материнской платы ASUS M5A97 PRO


Оглавление

Вступление

Немногим ранее в лаборатории побывала материнская плата ASUS M5A97, показав, несмотря на свою «бюджетность», вполне пригодные результаты. Следующей после неё моделью в линейке производителя является M5A97 PRO, о ней ниже и пойдёт речь. Что производитель предлагает за дополнительные 300-400 рублей стоимости? По сравнению с «простой» M5A97 - усиленный преобразователь питания процессора (ну, а что ещё нужно оверклокеру?) и слегка изменённый дизайн платы, которая, к слову, теперь выполнена в форм-факторе ATX. Осталось лишь изучить продукт и проверить, стоит ли того разница в цене.

Начнём обзор материнской платы, как обычно, с упаковки и комплектации.

Упаковка и комплектация

300x230  48 KB. Big one: 1500x1152  252 KB 302x230  51 KB. Big one: 1500x1142  308 KB

Коробка небольших размеров, хотя и больше, чем у младшей представительницы. Оформление самой упаковки не изменилось, всё по-прежнему строго и информативно, разве что прибавилось рекламы, в частности рассказывается о преимуществах технологии DIGI+ VRM, чего нет у M5A97. На месте, как фотография материнской платы, так и описание основных характеристик и возможностей платы.

450x355  61 KB. Big one: 1500x1183  224 KB





При открытии коробки можно увидеть непосредственно саму M5A97 PRO, в антистатическом пакете поверх картонного поддона. Поддон довольно внушителен и защищает материнскую плату как снизу, так и с двух «боков»:

450x296  39 KB. Big one: 1500x988  110 KB

После его снятия можно увидеть комплект поставки на дне коробки:

450x362  57 KB. Big one: 1500x1208  199 KB

В него входит следующее:

  • Заглушка на заднюю панель корпуса;
  • Два кабеля SATA;
  • Простенькая инструкция на нескольких языках (включая русский) по сборке системы;
  • Руководство пользователя на английском языке;
  • Диск с драйверами и программным обеспечением;
  • Переходник ASUS Q-Connector.

Не густо, ну да ладно, всё же речь идёт о бюджетном продукте, где экономия может быть оправдана. К очевидным недостаткам отнесем наличие всего пары шлейфов SATA. Зато переходник Q-Connector на сей раз положили, и то плюс.

Дизайн и особенности платы

ASUS M5A97 PRO выполнена в форм-факторе ATX – 305х244 мм. Напомню, что размеры младшей M5A97 составляют 305x229 мм.

300x329  64 KB. Big one: 1500x1646  455 KB 296x329  54 KB. Big one: 1500x1666  383 KB

Выглядит материнская плата вполне типично для продукта стоимостью чуть более $100. Радиаторы системы охлаждения при всем желании не назовешь большими, их соединение обошлось без тепловых трубок, крепятся они при помощи пластмассовых «гвоздей». Хотя по сравнению с «младшей сестрой» в лице M5A97 дизайн платы претерпел изменения. Помимо того, что M5A97 PRO шире на 15 мм – изменилось расположение как некоторых контроллеров, так и, к примеру, преобразователя питания памяти. Но обо всём по порядку.





Расположение элементов:

450x539  24 KB. Big one: 1398x1675  82 KB


Показать легенду

Помимо вышеперечисленного, отмечу присутствующие на схеме, но отсутствующие в легенде подписи DRAM_LED, CPU_LED, VGA_LED и BOOT_DEVICE_LED. Это светодиоды, поочерёдно загорающиеся в процессе процедуры прохождения POST-загрузки, можно сказать, что они являются некоторой заменой отсутствующего на материнской плате (как, вроде бы, и на всех других в данном ценовом диапазоне) индикатора POST-кодов. Решение может и не идеальное, но лучше, чем ничего.

Под память DDR3 распаяно четыре слота, которые оборудованы защёлками сверху:

450x230  55 KB. Big one: 1500x766  210 KB

Решение использовать защёлки только с одной стороны труднообъяснимо, ибо разъемы достаточно удалены от верхнего PCI-E, и коллизий бы не возникло. Близостью слотов оперативной памяти к процессорному сокету уже никого не удивить, не стала исключением и M5A97 PRO, возможно, с суперкулерами будут проблемы.

Производителем заявлены следующие режимы работы DDR3: 1066 / 1333 / 1600 / 1866 / 2133 (разгон) МГц. О поддержке DDR3 800 не говорится, но данный режим доступен в BIOS и проблем с его работоспособностью нет. Делители для двух последних режимов работают только при использовании AMD Bulldozer. Производителем заявлен максимальный поддерживаемый объём памяти в 32 Гбайта, что говорит о поддержке платой модулей объёмом 8 Гбайт.

Для работы двухканального режима необходимо устанавливать планки в разъемы одинакового цвета. Как уже стало привычным, при использовании двух модулей необходимо их устанавливать в слоты 2 и 4, в случае с одной планкой памяти рекомендуется разместить её во втором слоте. Отчасти это решает проблемы совместимости с крупногабаритными процессорными кулерами.

Кнопка MemOK!, предназначенная для устранения возможных проблем совместимости материнской платы и памяти перекочевала в верхний правый угол платы (на фотографии внизу справа). В случае со стендовым комплектом памяти пускать её в ход не пришлось.





Роль набора системной логики отведена паре микросхем. Северный мост, AMD 970:

450x444  52 KB. Big one: 1500x1480  179 KB

Судя по маркировке, он произведён на 22-й неделе 2011 года.

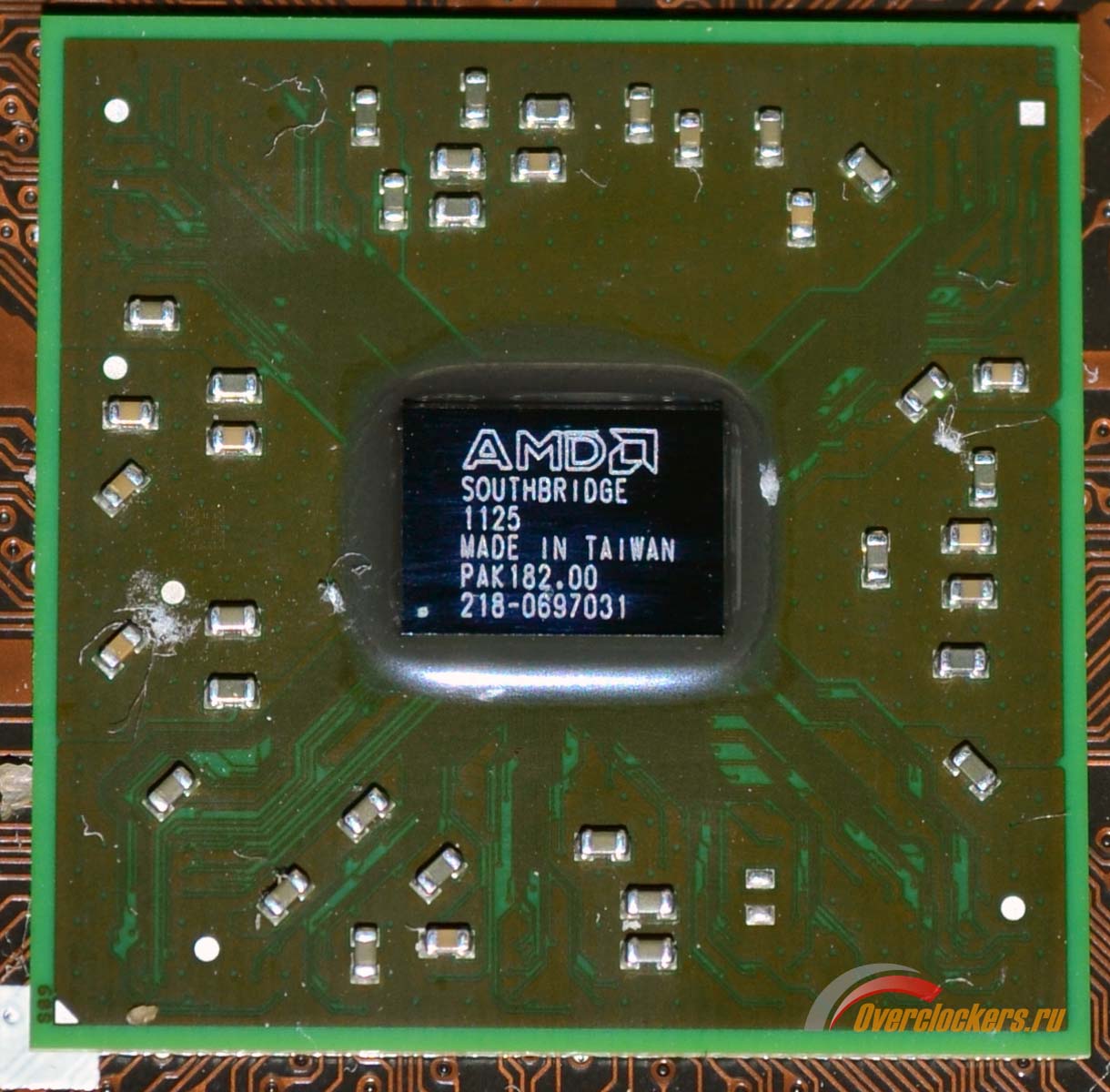

Южный мост, AMD SB950:

450x443  60 KB. Big one: 1220x1200  174 KB

Он произведён на 25-й неделе 2011 года.

Конфигурация слотов расширения по сравнению с простой M5A97 изменений не претерпела:

450x394  90 KB. Big one: 1500x1312  339 KB

Сверху вниз это:

  • PCI-E X16;
  • PCI-E X1;
  • PCI-E X1;
  • PCI-E X4;
  • PCI;
  • PCI.

Для построения CrossFireX систем (SLI материнской платой не поддерживается) такая конфигурация слотов расширения, конечно, подходит не сильно: это и формула 16+4, это и то, что при установке двух графических адаптеров все остальные слоты расширения будут перекрыты. Но для обычного использования такое размещение выглядит разумным. Хотя лично мне больше нравятся материнские платы, у которых один из слотов PCI-E X1 расположен над верхним PCI-E X16.





Шесть SATA портов рассредоточены в нижнем правом углу M5A97 PRO на две группы: четыре порта в одной, два в другой. Большая группа отнесена на правый край материнской платы, на уровень разъемов PCI-E X1. При этом все четыре порта «угловые»:

450x229  44 KB. Big one: 1500x763  119 KB

Оставшиеся два порта можно обнаружить у нижнего края платы:

450x216  47 KB. Big one: 1500x719  126 KB

Порты уже не так разбросаны по M5A97 PRO, как было в случае с младшей моделью, но компоновка по-прежнему выглядит как минимум непривычной. С другой стороны, кому как удобней – тот те порты и выберет. Лично мне на стенде было удобнее работать с нижними SATA портами. Все шесть SATA портов относятся к стандарту SATA 6 Гбит/с, и обеспечиваются силами AMD SB950, сторонние контроллеры не применяются.

Портов USB 3.0 всего два, как и на M5A97, за реализацию отвечает Asmedia ASM1042. Расположен он у задней панели материнской платы:

450x299  58 KB. Big one: 1500x997  175 KB

Под слотами оперативной памяти можно обнаружить площадку под ещё один контроллер и под колодку USB 3.0, однако элементы не распаяны:

450x359  76 KB. Big one: 1500x1195  256 KB

Это прерогатива более старшей в модельном ряду M5A97 EVO, выполненной на том же дизайне PCB.
