Обзор и тестирование материнской платы ASUS M5A97 PRO (страница 2)
реклама

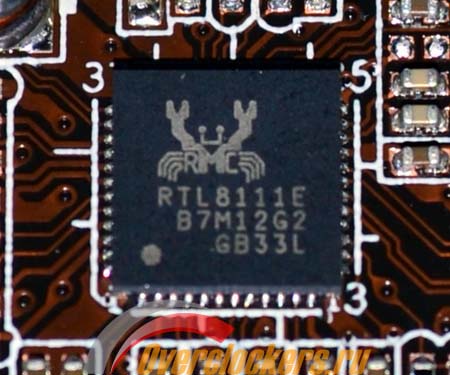

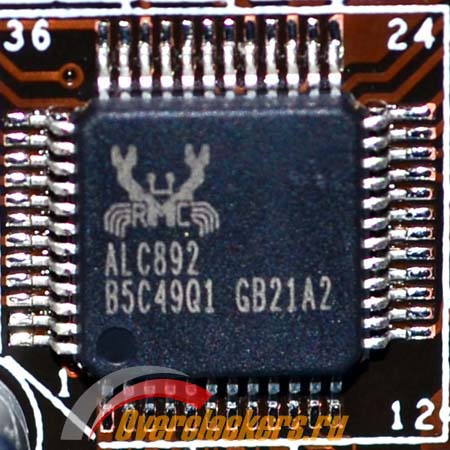

За поддержку восьмиканального звука отвечает Realtek ALC892:

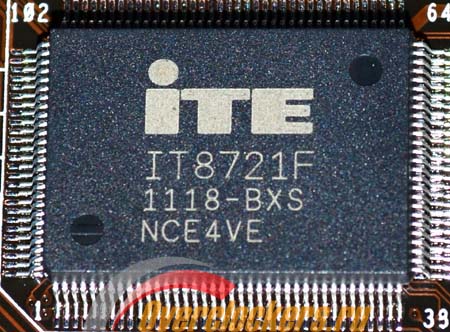

В качестве Multi-IO используется микросхема ITE IT8721F:

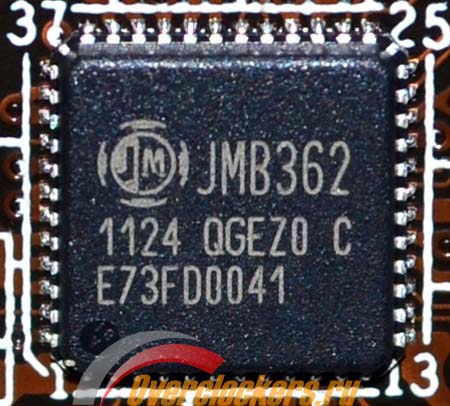

Поддержку двух портов eSATA обеспечивает контроллер JMicron JMB362:
реклама

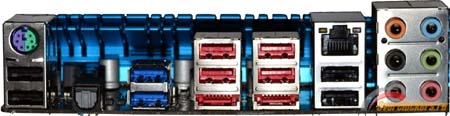

На задней панели ASUS M5A97 PRO расположены:
- Один совмещённый PS/2 порт для клавиатуры/мыши;
- Оптический выход S/PDIF;
- Два порта USB 3.0;
- Восемь портов USB 2.0;
- Два порта eSATA;
- Один порт LAN;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
По сравнению с M5A97 «пострадал» один PS/2 порт, зато добавились пара eSATA и пара портов USB. IEEE1394 на плате нет, это очередной «бонус» для M5A97 EVO. В целом, претензий к набору портов на задней панели нет.
Ниже - фотография материнской платы, позволяющая оценить высоту компонентов:
Система охлаждения
реклама
Система охлаждения, как и в случае с M5A97, представляет собой конструкцию на базе трёх независимых радиаторов. Один отводит тепло от силовых элементов материнской платы, два других отвечают за охлаждение северного и южного мостов.

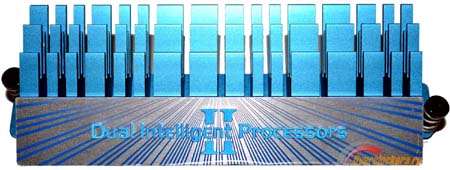

Самым крупногабаритным является радиатор системы питания:
Площадь оребрения велика, есть надежды на неплохую эффективность, хотя тут всё зависит от тепловыделения самих силовых элементов.

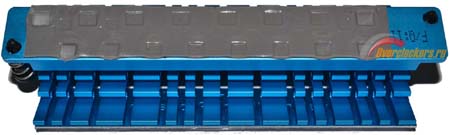

В качестве термоинтерфейса используется довольно толстая термопрокладка:
Как видно по фотографии выше, проблем с контактом между силовыми элементами и теплорассеивателем нет.

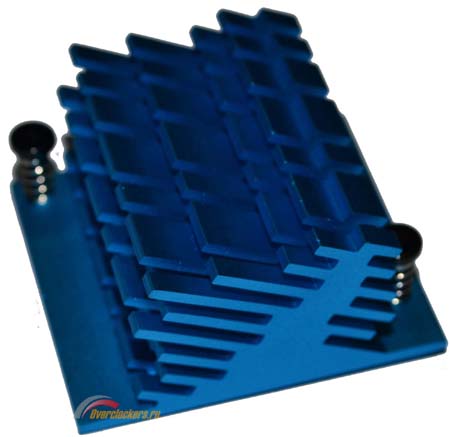

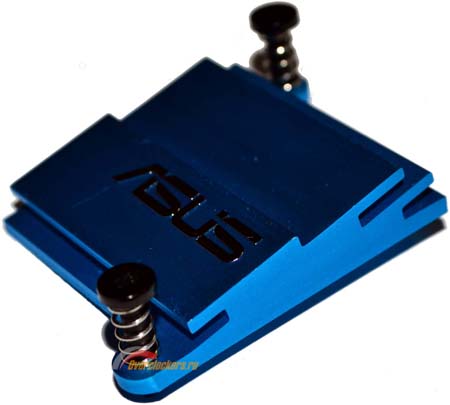

Радиатор, отвечающий за отвод тепла от северного моста, всё так же невелик:
Видимо, на приемлемый температурный режим надеяться не приходится.
Радиатор южного моста маленький, но там крупнее и не надо:

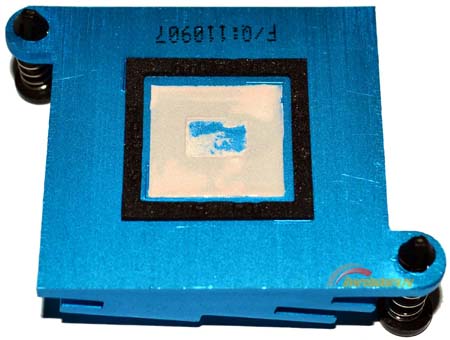

В качестве термоинтерфейса как для северного, так и для южного мостов используется привычная многим «терможвачка»:

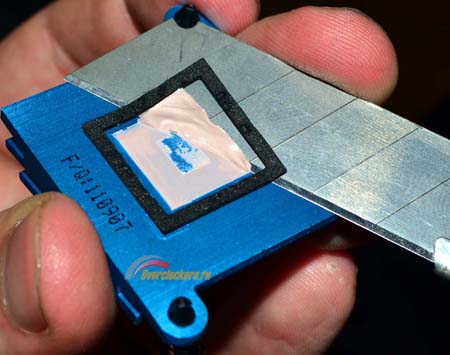

Субстанция оттирается с трудом и сильно липнет, как показала практика – проще всего снять её единым куском при помощи ножика:
реклама
Для всех трёх радиаторов используется крепление на пластмассовых «гвоздях».
Поскольку процессор охлаждается системой водяного охлаждения, то радиаторы материнской платы остаются без обдува. Комнатная температура на момент замера ~21-22 градуса по Цельсию. С проверкой эффективности системы охлаждения, как и на M5A97, возникли проблемы – при тестовом режиме максимального разгона стендового Phenom II X6 1100T после отключения обдува платы очередной раз «закипел» северный мост, температура радиатора которого составила 82 градуса в состоянии простоя.
Причём, что интересно, после появления нагрузки его температура не росла, и лишь спустя пару минут ситуация разъяснилась. Производительность в LinX оказалась раза в полтора ниже нормальной для используемых частот, то есть алгоритмы защиты работали уже в простое, что и не дало радиатору северного моста нагреться ещё сильнее.
Температура радиатора VRM в таких условиях не превышала 59 градусов, температура радиатора южного моста – 47 градусов. Более высокая температура радиатора VRM может объясняться более высокими результатами разгона. В целом же, разница по сравнению с M5A97 непринципиальна, что ожидалось от схожей системы охлаждения. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64.
В общем, без обдува радиаторов материнская плата смогла функционировать только благодаря алгоритмам защиты, из-за которых резко падала производительность. Ну, по крайней мере, до BSOD’ов не дошло, и то плюс.
Система питания

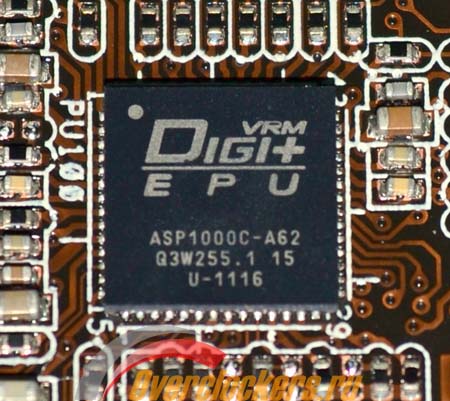

В качестве ШИМ-контроллера питания процессора используется микросхема с маркировкой EPU ASP1000C-A62, вероятнее всего это перемаркированный CHiL CHL8318:
Общий вид преобразователя питания:
Он работает по схеме 6+2 фазы, шесть фаз отведено процессору, и две, соответственно, остаются для CPU NB. Косвенно на это указывает и маркировка ШИМ-контроллера, в конце которой можно обнаружить цифру 62.

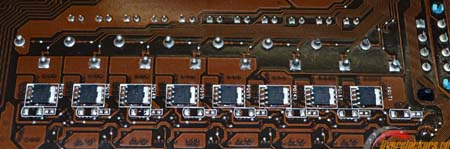

Как видно по фотографиям выше, часть транзисторов расположена с обратной стороны печатной платы, это PH7030AL в количестве восьми штук, по одному на каждую фазу. Ещё по два PH7030AL на фазу расположено с лицевой стороны платы. В качестве драйверов используются CHiL CHL8510.
Судя по тому, что часть mosfet’ов расположена с обратной стороны PCB (где элементы могут буквально вариться в собственном соку), и ничем дополнительно не охлаждаются – можно сделать вывод, что радиатор VRM выполняет больше декоративные функции, нежели реально полезен. Хотя, быть может, я и не прав.
Отмечу, что при работе со стендовым Thuban’ом нет проблемы писка дросселей, которая досаждала на M5A97. Всё же переход от 4+1 на 6+2 – большой шаг вперёд.

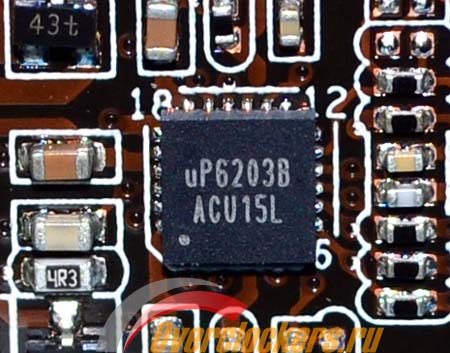

Конвертер питания памяти двухфазный, построен на базе контроллера up6203:
Общий вид преобразователя питания:
На каждую фазу приходится пара уже знакомых по преобразователю питания процессора PH7030AL . Роль драйверов выполняет сам ШИМ-контроллер.
Большинство материнских плат обходится простенькими однофазными преобразователями питания памяти, применение двухфазных конвертеров – редкость, особенно среди недорогих продуктов.
