… поддерживает работу только 16 линий PCIe 2.0. Таким образом, на подавляющем большинстве материнских плат для процессоров Sandy Bridge на полной скорости может работать только один разъем для видеокарты. Если установить сразу два ускорителя – они будут подключены по формуле PCIe 2.0 8x+8x. Для карт среднего класса этого более чем достаточно, а вот топовые ускорители могут потерять в производительности из-за нехватки пропускной способности шины. Еще один минус стандартных плат на Intel P67 – невозможность организации 3-SLI/Crossfire систем.
Ведущие производители материнских плат успешно обходят это ограничение благодаря использованию специальных микросхем, увеличивающих количество доступных линий PCIe. Так, на рассмотренной не так давно плате Gigabyte P67A-UD7 в качестве такого «разветвителя» применяется контроллер nVidia nForce 200. Аналогичные платы для создания системы типа «Sandy Bridge + полноскоростной SLI/Crossfire» представили и другие компании, такие продукты даже можно выделить в отдельный класс.
После беглого осмотра, я отнес к нему и Sapphire P67 Pure Black. Взгляните на фото:

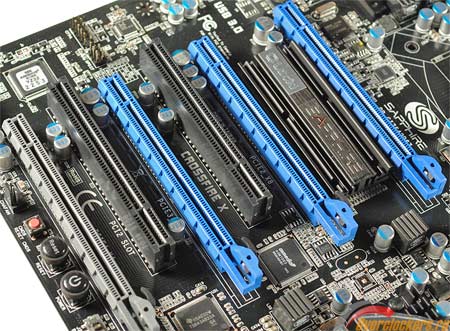

Четыре «длинных» разъема PCIe 2.0. Серый, вынесенный на край платы, урезан до PCIe 2.0 4x. Зато три синих должны обеспечивать подключение на полной скорости, для установки видеокарт по формулам 16х+16х и 16х+8х+8х. В этом случае все было бы замечательно, и я бы похвалил плату за хорошую функциональность.
реклама
Но при более тщательном осмотре и после проверки настроек BIOS Setup, выяснилось, что в Sapphire платы конструируют настоящие «мудрецы». Полноценным является только разъем, ближайший к процессорному сокету. В двух других контакты распаяны только до середины, а значит, они могут обеспечить соединение лишь на «половинной» скорости PCIe 2.0 8x.
Ок, плата поддерживает 3-SLI/Crossfire по привычной формуле 16х+8х-8х, полноценные 16х+16x+16x и уж тем более 16х+16х+16х+16х – редчайший вариант, так что здесь придраться не к чему. Но где, скажите пожалуйста, обычная формула 16х+16х, которая необходима для организации мощной системы на базе пары топовых ускорителей? Что это за «одноногая» 16х+8х, и чем она лучше 8х+8х, которые повсеместно применяются на дешевых платах?
Еще один минус – из-за того, что средние разъемы PCIe не могут работать на полной скорости, мощную видеокарту нельзя даже установить подальше от кулера CPU для улучшения температурного режима системы. В общем, попытка найти для Lucid Hydra применение в качестве коммутатора провалилась. Материнская плата, которая по самой своей концепции должна быть предельно «заточенной» для работы с несколькими видеокартами, на деле очень слабо справляется с этой задачей, и не в состоянии обеспечить даже работу обычного SLI/Crossfire в полноценном варианте.
«По уму» схема должна выглядеть так: три полноценных разъема PCIe 2.0 16x, каждый из которых по отдельности может работать на полной скорости, в паре - любые два на полной скорости, втроем – по формуле 16-8-8. Предлагаю руководству Sapphire выдать проектировщикам P67 Pure Black паяльники и попросить их реализовать данную схему.

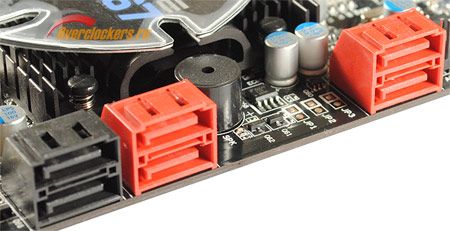

Для подключения приводов/накопителей на тестируемой плате используются шесть разъемов SATA, расположенных рядом, плюс один дополнительный, вынесенный на угол платы. Порты, окрашенные в красный цвет, относятся к более современному стандарту SATA 6 Gb/s, черные SATA 3 Gb/s. Из четырех разъемов SATA – два реализованы силами Intel P67, за работу еще двух отвечает отдельный контроллер Marvell SE9128.

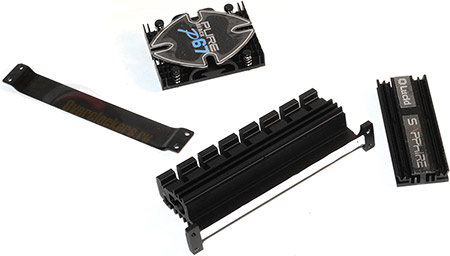

Система охлаждения платы конструктивно очень проста – она состоит из трех алюминиевых радиаторов, окрашенных в черный цвет. Самый крупный радиатор отводит тепло от силовых ключей преобразователя питания CPU, он крепится четырьмя винтами, причем для этого используется специальная рамка-«бэкплейт». Два других радиатора поменьше обслуживают Intel P67 и Lucid Hydra.
реклама

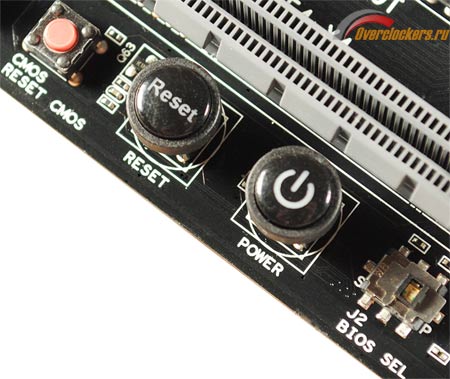

В завершение рассмотрения конструкции платы отмечу несколько приятных мелочей. Это набор кнопок для управления открытым стендом, разъем типа Molex для обеспечения дополнительного питания разъемов PCIe, индикатор POST-кодов, наличие двух микросхем BIOS (переключаться между ними можно с помощью специальной кнопки на плате).

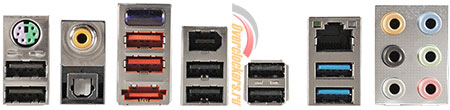

Задняя панель рассматриваемой платы оснащена широким набором разъемов.
Интерфейс USB представлен как старым стандартом 2.0 (8 штук) так и более современным ревизии 3.0 (2 штуки). Последние реализованы посредством контроллера NEC D720200F1. Еще два разъема USB 2.0 можно активировать, подключившись к «многоножкам» на плате.
Звук можно вывести как по аналоговому тракту (применяется стандартная стойка из шести гнезд типа «мини-джек») так и в «цифре» (оптический и коаксиальные разъемы S/PDIF). На плате использован широко распространенный аудиокодек ALC892.
Соединение FireWire обеспечивается контроллером TSB43AB22A, на задней панели присутствует одиночный разъем IEEE1394. Сетевое подключение (разъем RJ-45 «витая пара») реализовано посредством контроллера Marvell 88E8057-NC2.
Также обращаю ваше внимание, что данная плата поддерживает интерфейс Bluetooth (ревизия 2.1), что встречается нечасто. Подключение реализовано с помощью контроллера AR3011 производства Atheros.
Технические характеристики
|
|
Системная логика | Intel P67 + Lucid LT24-102-A1 |
Оперативная память | 4x DDR3-1066/1333/1600/1866/2133; Поддержка Extreme Memory Profiles |
Слоты расширения | 1x PCIe 2.0 x16; 2x PCIe 2.0 8x; 1x PCIe 2.0 4x; 2x PCI |
Режимы работы видеосистемы | PCIe 2.0 16x, PCIe 2.0 16x+8x, PCIe 2.0 16x+8x+8х; Поддержка технологий ATI CrossFire и nVidia SLI |
Разъемы под накопители | 3x SATA 3 Gb/s Intel P67; 2x SATA 6 Gb/s Intel P67; 2x SATA 6 Gb/s Marvell SE9128; 1x eSATA 6 Gb/s (задняя панель) |
Сетевой адаптер | Marvell 88E8057; 10/100/1000 Мбит/с LAN |
Аудиокодек | ALC892 |
USB | 2x USB 3.0/2.0 (задняя панель) NEC D720200F1; 8x USB 2.0/1.1 (задняя панель) Intel P67; 2x USB 2.0 (внутренние разъемы платы) |
FireWire | 1x 1394a (задняя панель) TSB43AB22A; 1x 1394a (внутренний разъем платы) |
Разъемы задней панели | 2x USB 3.0/2.0 NEC D720200F1; 8x USB 2.0/1.1 Intel P67; 1x PS/2; 1x eSATA 6 Gb/s Marvell SE9128; 1x IEEE1394a TSB43AB22A; 6x аналоговый аудиовыход («мини-джек»); 2x S/PDIF (оптический и коаксиальный); 1x RJ-45 |
Комплектация | Диск с драйверами и утилитами; 6x шлейф SATA; Заглушка задней панели для корпуса; Инструкции |
Внутренние разъемы | 4x SATA 6 Gb/s; 3x SATA 3 Gb/s; 2x USB 2.0/1.1; 1x IEEE 1394a; 1x S/PDIF Out; 1x Front panel audio |
Разъемы для подключения вентиляторов | 1x 4-pin; 4x 3-pin |
Форм-фактор | ATX |
Габариты, мм | 305 x 244 |
Возможности BIOS Setup
Первое, что необходимо отметить – BIOS Setup тестируемой платы основан на микрокоде American Megatrends Inc. (AMI) и выполнен в классическом виде: привычная серо-синяя цветовая гамма и система навигации в виде строки с заголовками разделов в верхней части экрана.
Такое положение вещей идет в разрез с самой модной в этом году тенденцией – оснащать материнские платы UEFI BIOS c многоцветной графической оболочкой и поддержкой мыши.
Я уже неоднократно высказывался по этому вопросу, но еще раз подчеркну, что в целом приветствую внедрение этой технологии, она реально ускоряет настройку системы, и, что не менее важно, приближает ее по удобству к работе в современных операционных системах. Единственный минус – на некоторых платах интерфейс может немного подтормаживать, но это - нормальное явление, «болезнь роста». А значит, если компания Sapphire надеется прописаться среди производителей качественных материнских плат – ей нужно идти в ногу со временем, ведь все основные игроки рынка (ASUS, Gigabyte, MSI, ASRock...) уже перешли на этот стандарт в массовом порядке.
Вооружившись клавиатурой и отложив мышь в сторону, начну рассмотрение разделов по порядку.
реклама
После запуска BIOS Setup пользователь сразу видит перед собой вкладку «Main». Это стандартный раздел – здесь приведены данные по текущей версии BIOS Setup и расположены инструменты изменения системных даты и времени.
Следующая вкладка навигационной строки называется Performance Settings. Это местный «разгонный раздел», для оверклокеров он представляет особый интерес, поскольку именно здесь расположены большинство необходимых настроек для разгона системы. Раздел содержит внутреннее меню из трех пунктов, рассмотрю их по порядку.
Первый называется CPU Settings, и, как несложно догадаться, содержит настройки центрального процессора, необходимые для повышения рабочей частоты.
Обращу внимание на одну особенность, которая мне показалась неудобной, да и просто не очень логичной. При разгоне стендового процессора Intel Core i5-2500K, естественно, возникла необходимость повысить множитель. По привычке деактивировав все технологии «авторазгона», я выставил значение CPU Ratio равное 45 единицам. Но после перезагрузки системы выяснилось, что процессор продолжает функционировать на своей штатной частоте 3300 МГц (33х100). Покопавшись в настройках CPU я не нашел никакой «блокировки» и полез на официальный сайт компании за новой версией BIOS Setup.

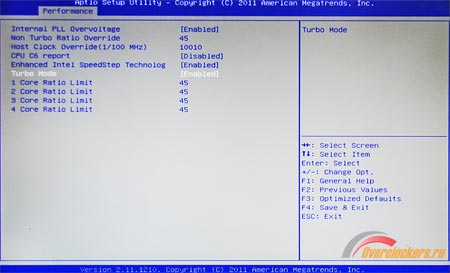

Оказалось, все намного проще. Чтобы разогнать «разблокированный» процессор Intel по множителю, необходимо активировать технологию Intel Speed Step, после чего также активировать появившуюся опцию «Turbo mode» - только тогда вниз «выпадет» меню из четырех пунктов с раздельной регулировкой множителя для каждого из ядер процессора, как показано на фото.
И вот тут уже можно выставлять все четыре цифры в одинаковые значения, чтобы разгонять процессор «целиком». Совсем не изящное решение, у этой системы ноги растут явно из обычной настройки системы авторазгона Intel Turbo Boost, а под настойкой множителя в верху меню подразумеваются только значения в неразогнанном состоянии.
Помимо регулировки множителя CPU, туда же вынесена настройка частоты BCLK. Здесь все в порядке – шаг изменения составляет всего 10 КГц, что достаточно даже для достижения рекордного результата при очень тонкой настройке параметров. Для успешного разгона разблокированных процессоров Intel с индексом «К» рекомендуется активировать опцию Internal PLL Overvoltage, что и было сделано перед началом тестирования.

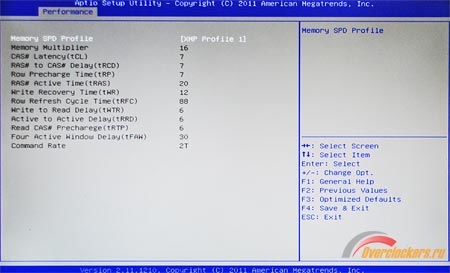

Следующий подраздел меню называется Memory Settings. Здесь все привычно и удобно. Верхняя строка – переключатель режимов, можно выбрать Auto (система по умолчанию выставит «мягкий» режим работы памяти, вроде DDR3-1333 CL8), Manual (пользователь вручную задает задержки-«тайминги» и частоту DRAM через множитель) и X.M.P (в этом случае будет загружен профиль настроек, «зашитый» в используемых модулях DDR).
Наименования и пределы изменения задержек традиционно приводятся в виде таблицы:
|
|
|
CAS# Latency |
|
|
RAS# to CAS# Delay |
|
|
Row Precharge Time |
|
|
RAS# Active Time |
|
|
Write Recovery Time |
|
|
Row Refresh Cycle Time |
|
|
Read CAS Precharge |
|
|
Write to Read Delay |
|
|
Active to Active Delay |
|
|
Four Activate Window Delay |
|
|
Command Rate |
|
|

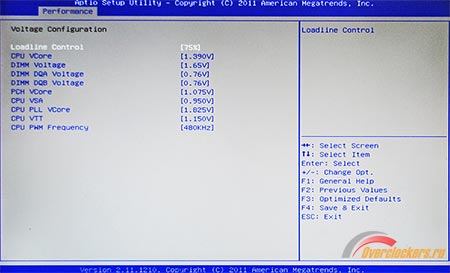

Последний подраздел вкладки Performance Settings называется Voltage Control.
Здесь можно задать необходимые напряжения при разгоне системы. Их перечень, а также пределы и шаг изменения также приводятся в виде таблицы.
|
|
|
|
CPU Voltage |
|
|
|
DRAM Volage |
|
|
|
PCH Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
VTT |
|
|
|
VCCSA |
|
|
|
Список неплох, все необходимые регулировки (и даже больше) в нем есть, ведь (согласно проведенному мною исследованию) для разгона процессора Intel Sandy Bridge по большому счету необходима только регулировка непосредственно напряжения питания процессора, остальные настройки оказывают минимальное влияние на полученный результат.
Важно и то, что материнская плата предоставляет возможность регулировки Loadline Callibration (функция динамического повышения напряжения питания CPU под нагрузкой, во избежание просадок). Ступенчатая регулировка должна позволить более точно настроить алгоритм повышения напряжения и добиться соответствия выставленного значения реальному. Помимо того, в этом же меню содержится настройка частоты работы преобразователя питания процессора – по умолчанию задано значение 320 КГц, но вручную его можно увеличить до 480 КГц.
