Обзор и тестирование материнской платы Sapphire Pure Black P67 (страница 3)
реклама
Рассмотрев раздел Performance Settings подробно, я предельно кратко изучу остальные вкладки навигационной строки. Меню «Advanced Settings» традиционно содержит широкий набор настроек, и включает сразу восемь подпунктов.

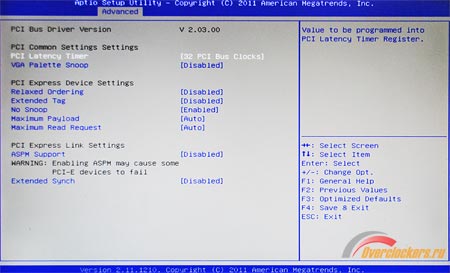

Настройки интерфейса PCI собраны во вкладке PCI Subsystem settings. Здесь множество регулировок, но они очень специфичны, и большинство пользователей редко будут заглядывать в данное меню.

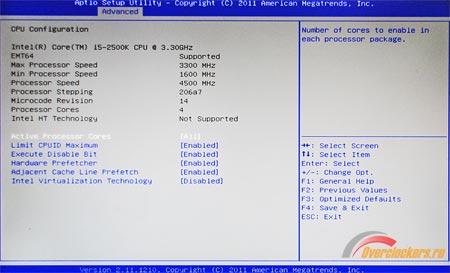

В разделе CPU Configuration можно получить полную информацию по используемому процессору а также отключить неиспользуемые технологии Intel и задать количество активных ядер CPU.
реклама
Раздел SATA Configuration посвящен работе с накопителями/приводами, подключенными посредством соответствующего интерфейса.

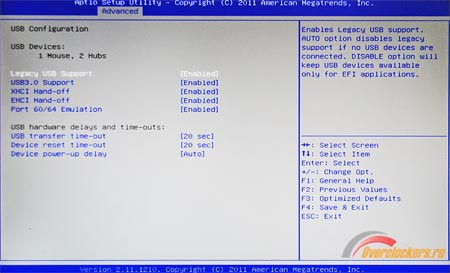

В разделе USB Configuration можно посмотреть список устройств, подключенных к портам USB, а также произвести точную настройку этого интерфейса.

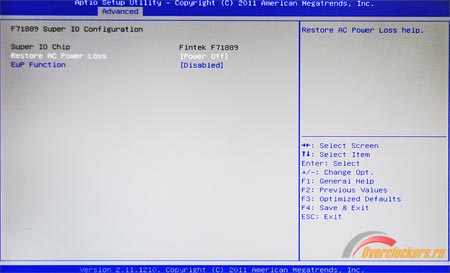

Раздел настроек контроллера Super I/O предельно лаконичен – всего два пункта.

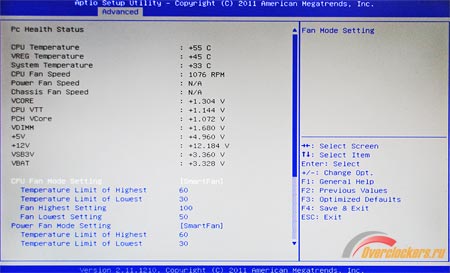

Раздел PC Health Status – это привычный «монитор» состояния системы. В данном меню отображается информация о температуре CPU и элементов преобразователя питания (очевидное «наследство» видеокарт Sapphire), значения основных напряжений и скорость вращения вентиляторов.
В нижней части экрана расположена система управления оборотами вентиляторов, где можно задать желаемые температуры компонентов в градусах Цельсия и пределы скорости вращения в процентах.
реклама

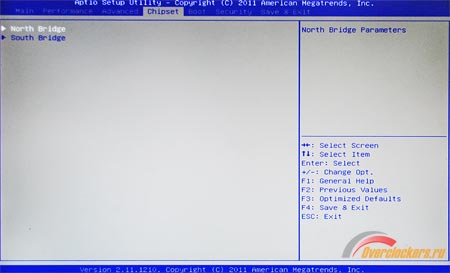

Раздел, озаглавленный «Chipset» содержит несколько настроек, регулирующих работу элементов «системной логики».

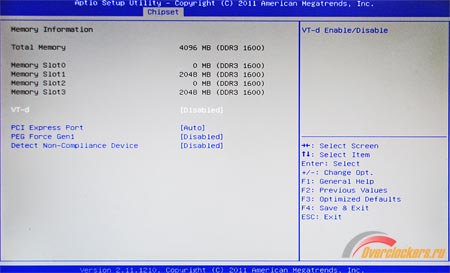

Раздел настроек северного моста…
…и малоинформативный раздел настроек южного моста, где содержится всего одна опция – отключение высокоточного системного таймера HPET.

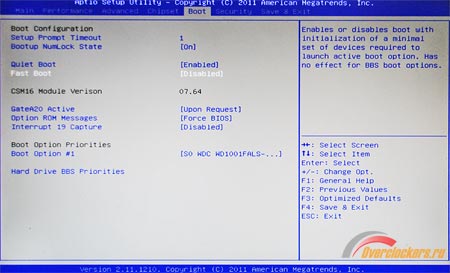

Вкладка «Boot» включает настройки загрузки системы. Из интересных моментов отмечу наличие двух дополнительных опций «Quiet Boot» и «Fast Boot». В первой интересно то, что ее активация не вызывает никаких изменений в поведении системы при загрузке, хотя, судя по названию должна делать ее более тихой. Зато вторая существенно сокращает время ожидания появления загрузочного экрана операционной системы.

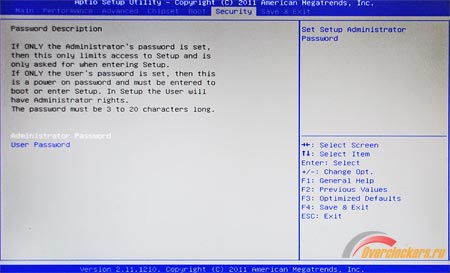

Раздел Security позволяет задать пользовательский и администраторский пароли, чтобы обеспечить сохранность важной информации от посторонних глаз.
Завершает рассмотрение возможностей BIOS Setup как всегда вкладка Exit. Здесь можно выбрать вариант выхода из меню настройки (с сохранением или сбросом произведенных изменений) и сохранить используемый в данный момент набор настроек как устанавливаемый по умолчанию.
Тестовый стенд
- Материнская плата: Sapphire P67 Pure Black;
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Система охлаждения процессора: Noctua NH-D14 (2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: Radeon HD 6970 (reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 КВт);
- Корпус: открытый стенд.
реклама
Разгон
По традиции я хотел начать этот раздел с проверки алгоритма работы Loadline Calibration. Однако два обстоятельства помешали этому. Во-первых, CPU-z отображает неверные данные по напряжению, значительно занижая цифры. Так, даже при выставлении 1,4 В программа рапортовала о напряжении не более 1 В. Во-вторых, стандартный режим для проверки работы LLC – 4000 МГц, 1,15 В, материнская плата просто напросто отказывалась стартовать при этих настройках, которые были абсолютно «рабочими» для Asus P8P67 PRO и ASRock P67 Extreme 4.
Отмечу, что стендовый процессор уже хорошо изучен, так как использовался при тестировании нескольких материнских плат. В частности известно, что он может работать на частоте 4000 МГц при напряжении 1,15 В, и на частоте 4900 МГц при напряжении 1,4 В ровно. Речь идет о полностью стабильном состоянии, при котором процессор проходит длительную проверку Linpack, а четырехчасовое тестирование в Prime95 не выявляет критических ошибок.
Материнская плата Sapphire испытывала сложности даже с повторением первого результата. Частоты пришлось снижать вплоть до 3800 МГц, и это для простой загрузки операционной системы. Все ясно, - с разгоном на низких напряжениях у этого продукта дела обстоят плоховато. И уж совсем дело не заладилось с достижением максимальной рабочей частоты в 4900 МГц. Напоминаю, что такой результат был достигнут на материнской плате ASUS P8P67 PRO благодаря тщательной настройке работы преобразователя питания (без этого рабочая частота снижалась до 4700-4800 МГц). Позже материнская плата ASRock P67 Extreme4 не смогла повторить достижения P8P67 PRO, разогнав тот же процессор только до 4700 МГц, что, на мой взгляд, объясняется именно отсутствием возможности тонкой настройки питания.
Так вот – на Sapphire P67 Pure Black можно регулировать частоту работы преобразователя в пределах 320-480 КГц, но (сколько бы я не экспериментировал с режимом и второстепенными напряжениями) покорена была только отметка 4600 МГц. Операционную систему можно загрузить и на частоте 4700 МГц, но о стабильности речи не идет, вылет в BSOD происходит произвольно через 1-2 минуты после старта.
Таким образом, продукт Sapphire уступил как довольно дорогостоящей плате ASUS, так и более простой и дешевой ASRock P67 Extreme 4. Хотя полученные результаты нельзя признать провальными, но я вынужден констатировать, что на рынке присутствуют более доступные платы с лучшими разгонными возможностями.
Заключение
Для начала приведу стандартный список «плюсов» и «минусов» протестированной платы:
Плюсы:
- Общее качество изготовления, применение качественной элементной базы;
- Наличие развитых преобразователей питания центрального процессора и модулей оперативной памяти;
- Наличие двух микросхем BIOS, кнопок для управления открытым стендом, дополнительного разъема Molex для питания видеокарт;
- Возможность организации конфигураций с тремя видеокартами (3-SLI/Crossfire) по формуле PCIe 2.0 16x+8x+8x.
Я не рискну записывать наличие контроллера Lucid Hydra в плюсы платы, поскольку возможности, предоставляемые им, очень сложны в реализации, и по большому счету интересны только узкой группе энтузиастов. На мой взгляд, в своем нынешнем виде технология объединения в одной системе пары «разноименных» видеокарт нежизнеспособна из-за проблем с программным обеспечением.
Минусы:
- Бедный комплект поставки;
- Откровенно неудачная организация подключения видеокарт. 32 линии PCIe умудрились распределить таким образом, что невозможным оказалась даже организация SLI/Crossfire-связки из двух ускорителей, подключенных по формуле 16х+16х;
- Невыразительные разгонные способности;
- Отсутствие различных тонких регулировок, необходимых для точной настройки системы при рекордном разгоне;
- Несовременные внешний вид BIOS Setup и система навигации без поддержки мыши.
Если отмести в сторону всю рекламную шелуху и шумиху вокруг Lucid Hydra, получится, что Sapphire P67 Pure Black – «вещь в себе». Любитель обычного «воздушно-водяного» разгона легко найдет вариант среди многочисленных бюджетных «асусов» и «гигабайтов», которые обладают более широким набором настроек и могут «привезти» Sapphire пару сотен МГц при оверклокинге Sandy Bridge. Экстремалы, использующие фреон, азот и гелий, вряд ли обратят внимание на эту модель – для подобных экспериментов она простовата, к тому же для чемпионского разгона используются специальные платы с широким набором настроек и своей спецификой. Желающие собрать мощную SLI/Crossfire конфигурацию – наверняка выберут ASUS WS Revolution, Gigabyte P67A-UD7 и другие подобные платы, которые обеспечивают нормальное подключение видеокарт по формуле PCIe 2.0 16x+16x.
Протестированная же плата годится только на то, чтобы быть «испытательным полигоном» для людей с «безлимитным железом» (вроде авторов-обозревателей или сотрудников компьютерных магазинов). Да, тестировать Lucid Hydra в связке с различными моделями видеокарт – интересное занятие, но для домашнего использования такая система непрактична. С другой стороны, данный продукт очень редко встречается в магазинах и нужен Sapphire в большей степени для демонстрации своего инженерного потенциала – эдакий «выставочный образец».
Если рассматривать P67 Pure Black с этих позиций, то все не так плохо, ведь чтобы достичь похожего уровня в производстве оверклокерских материнских плат, многие компании тратили годы, «тренируясь на кошках». Так что я предлагаю считать новый продукт просто интересным экспериментом и еще одним «пробным камнем» Sapphire для прощупывания рынка, очень возможно, что в дальнейшем с учетом нынешних ошибок будут представлены другие, заслуживающие пристального внимания оверклокеров, продукты этой компании.
