Система охлаждения и иллюминация
Система охлаждения NZXT Tempest EVO состоит из шести вентиляторов: четырех 120- и двух 140-миллиметровых. Первые крутятся со скоростью около 1500, вторые – 1200 RPM. Никаких средств для регулировки оборотов штатных «вертушек» корпус не предоставляет.
На вдув работает пара «стодвадцаток» спереди и одна – сбоку. На выдув – две «стосороковки» сверху и один 120 мм вентилятор сзади. «Вертушки» других форм-факторов по умолчанию ни одно посадочное место не поддерживает.

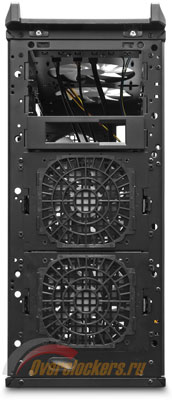

Фронтальные вентиляторы крепятся непосредственно на корзины для винчестеров, а перед ними зачем-то присутствуют еще одни пылевые фильтры (пятидюймовые заглушки, напомню, уже проложены изнутри чем-то вроде поролона). Рамки этих фильтров аналогичны той, что мы уже видели на нижней панели корпуса.
реклама

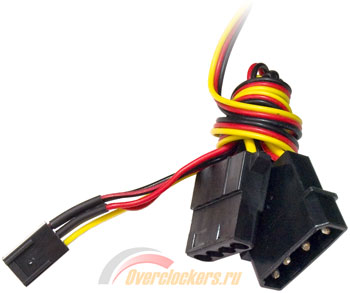

Все вентиляторы оснащены одинаковым набором разъемов: трехконтактным – для материнской платы и двумя четырехштырьковыми – для блока питания (один входной, второй выходной). Поэтому все вентиляторы при желании удастся подключить к одному molex-у. Что я и сделал. Приведу соответствующую иллюстрацию второй раз:

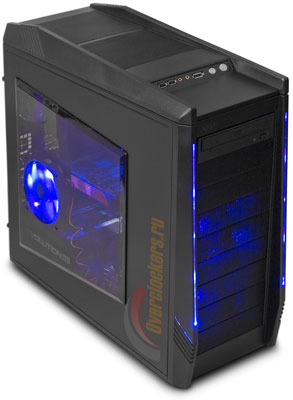

Фронтальные и боковой вентиляторы оборудованы яркими синими светодиодами, во включенном состоянии их белая крыльчатка выглядит интересно.

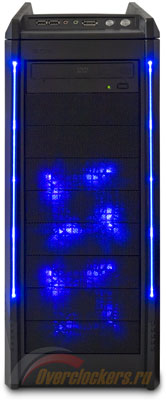

Прозрачные полоски на выступающих боковинах передней фальшпанели также светятся: под каждой из них прячется еще по пять лампочек.
А чуть ниже по бокам, на диагональных ребрах, располагаются индикаторы питания и сброса. На предыдущей фотографии можно рассмотреть первый из них.
Фронтальные полоски (как, само собой, и индикаторы) можно не подключать. Но вот деактивировать подсветку вентиляторов так легко уже не получится.
реклама
Впрочем, это все лирика. Лучше поговорим о главном – как система охлаждения корпуса исполняет свои прямые обязанности, и насколько она шумная.
Но сначала, как всегда, несколько слов о методике тестирования.
Инструментарий
- Прогрев CPU: LinX 0.6.4.
- Прогрев GPU: Fur Mark 1.8.0 («бублик»).
- Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
- Мониторинг температур CPU: RealTemp 3.4.
- Мониторинг температур HDD: SpeedFan 4.40.
- Разгон и мониторинг видеокарты: MSI Afterburner 1.5.1.
Методика тестирования
Уровень шума и эффективность системы охлаждения NZXT Tempest EVO оценивалась в сравнении с открытым стендом («Open Stand» на графиках).
Охлаждение
Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Фиксация показателей температур GPU проводилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что NZXT Tempest EVO тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 5850:
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов.
Шум
реклама
Для проверки акустических параметров вентиляторы NZXT Tempest EVO запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 5850 на время тестирования фиксировалась на минимальном доступном уровне 20% (около 1000 RPM).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
