Вступление
Пару месяцев назад к нам (S_A_V и Dimdirol) в руки попала видеокарта Radeon HD5970 производства HIS. Её тестирование было проведено еще в декабре, но из-за новогодних праздников и множества других дел, возможность написать об этом появилась только сейчас. Если вас интересует результаты в играх на номинальных частотах (или близких к ним), то вам сюда. Здесь будет рассказано, о том, как выжать из этой видеокарты максимум. Но вначале – краткий обзор HIS Radeon HD5970.
Обзор HIS Radeon HD5970
Коробка очень компактная, учитывая немаленькие размеры самой видеокарты:
В комплект входит следующее:
- Игра Colin McRae Dirt 2;
- DVD с программным обеспечением и драйверами;
- короткий гибкий мостик Crossfire;
- переходник питания 4-pin molex -> 6-pin PCI-E;
- переходник питания 4-pin molex -> 8-pin PCI-E;
- переходник DVI -> D-Sub;
- переходник DVI -> HDMI;
- переходник Mini DisplayPort -> HDMI;
- многофункциональный инструмент HIS Gamer’s Tool Kit (4 отвертки, LED-фонарик, кисточка, уровень);

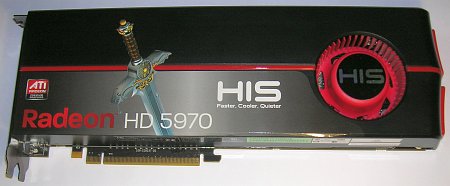

Внешне карта от HIS отличается только наклейкой на системе охлаждения:

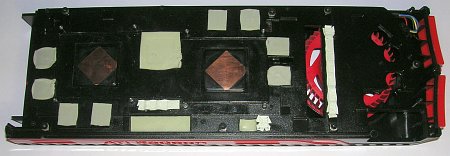

Система охлаждения:

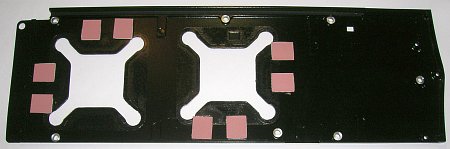

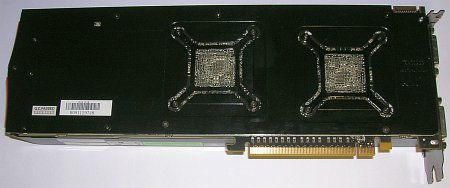

Задняя крышка:
реклама

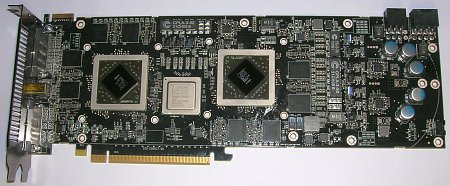

Дизайн PCB:

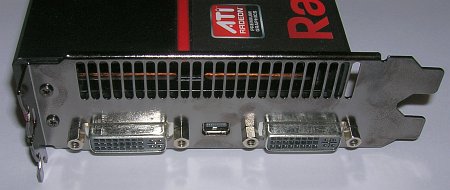

Внешние интерфейсы – пара DVI и один Mini DisplayPort:

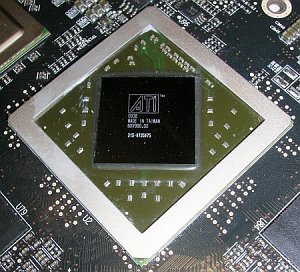

На видеокарту установлены два графических процессора RV870 (Cypress):
Чтобы не путать их, в дальнейшем GPU расположенный справа, я буду называть master-GPU, а тот, что слева – slave-GPU. Master-GPU обычно имеет чуть более высокую температуру, потому что он работает всегда, даже в 2D-режиме. А slave-GPU задействуется только в том случае, когда запущенное приложение (бенчмарк или игра) поддерживает режим Crossfire.

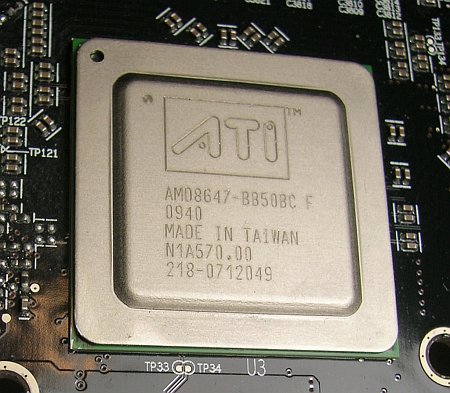

Они соединены при помощи коммутатора PLX Technology PEX 8647:
В качестве видеопамяти используется 16 микросхем Hynix H5GQ1H24AFR-T2C, рассчитанных на работу с частотой 1250 (5000) МГц и напряжением 1.5V:
Система питания Radeon HD5970
Напряжение на master-GPU: 3 фазы, Volterra VT1165MF (U70), по умолчанию равно 1.05V.

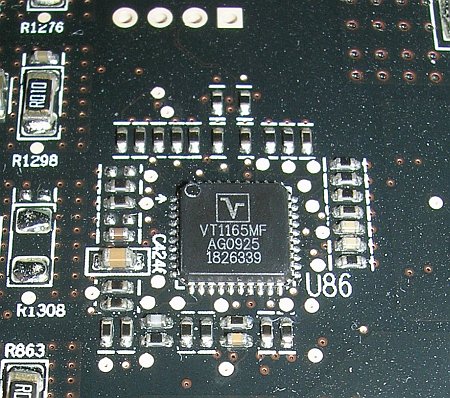

Напряжение на slave-GPU: 3 фазы, Volterra VT1165MF (U86), по умолчанию равно 1.05V.
реклама

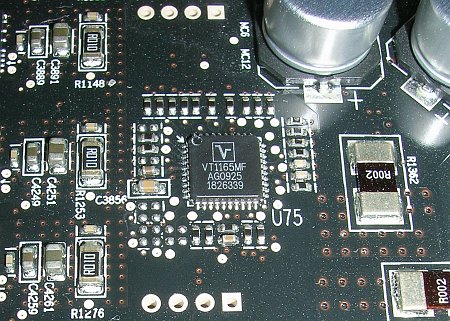

Напряжение на контроллере памяти (VDDCI): 2 фазы, Volterra VT1165MF (U75), по умолчанию равно 1.10V.

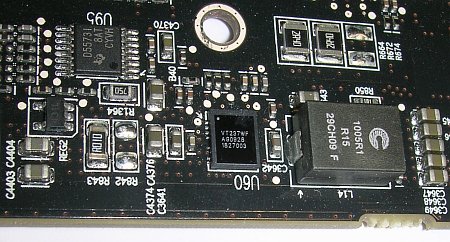

Напряжение на памяти (master-GPU): 1 фаза, Volterra VT237WF (U60), по умолчанию равно 1.50V.
Напряжение на памяти (slave-GPU): 1 фаза, Volterra VT237WF (U61), по умолчанию равно 1.50V.
Система питания Radeon HD5970, несмотря на кажущуюся сложность, на самом деле не очень мощная. На каждый графический процессор приходится всего лишь по три фазы питания. Это в несколько раз меньше чем применяется на некоторых нереференсных Radeon HD5870 (например, на MSI R5870 Lightning используется 12-фазная система питания GPU). Это связано с тем, что разместить на одной печатной плате большое количество фаз питания для двух графических процессоров просто негде.
Модификации – Софтвольтмод, Vgpu-mod, OCP-mod, Cap-mod
Софтвольтмод:
- GPU: ATI Overvolt Tool – c 1.05V до 1.1625V, MSI Afterburner - до 1.30V (в "разлоченной" версии – без ограничений), Asus Smart Doctor – до 1.45V (только для видеокарт с BIOS'ом от Asus Radeon HD5970), RivaTuner v2.25 (через командную строку - без ограничений).
- Память: программное управление напряжением не поддерживается используемыми контроллерами Volterra VT237WF.
- Напряжение на контроллере памяти (VDDCI): ATI Overvolt Tool – с 1.10V до 1.15V.
Vgpu-mod:

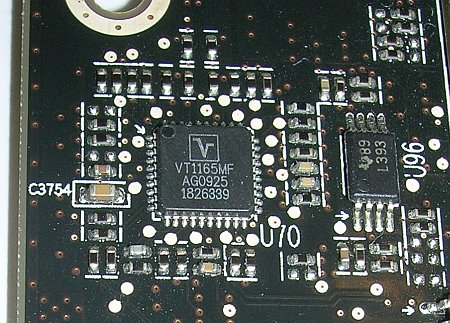

- Master-GPU: переменный резистор 100 Ом между 9-й ногой Volterra VT1165MF (U70) и землей.
- Slave-GPU: переменный резистор 100 Ом между 9-й ногой Volterra VT1165MF (U86) и землей.
OCP-mod:
- Master-GPU: переменный резистор 20K Ом между 31-й ногой Volterra VT1165MF (U70) и землей.
- Slave-GPU: переменный резистор 20K Ом между 31-й ногой Volterra VT1165MF (U86) и землей.
Cap-mod: для этого подойдут, к примеру, твердотельные конденсаторы с номиналом 820µF 2.5V.
- Master-GPU: параллельно SMD-конденсаторам C3760, C3770 и C3783.
- Slave-GPU: параллельно SMD-конденсаторам C4251, C4261 и C4272.
- Память (master-GPU): параллельно SMD-конденсаторам C4374 и C4376.
- Память (slave-GPU): параллельно SMD-конденсаторам C4379 и C4380.
Теплоизоляция и установка стаканов

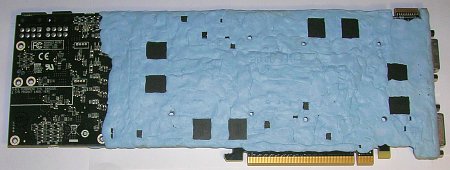

Для защиты от попадания влаги (конденсата) я использовал Bostic BLU-TACK , а в качестве теплоизоляции – самоклеющуюся ленту из пенополиэтилена "Теплолента". Bostic был нанесен по всей поверхности видеокарты, за исключением микросхем и правой части видеокарты, где расположена большая часть элементов системы питания. Микросхемы VT1157SF справа были закрыты радиаторами, а слева - термопрокладкой.

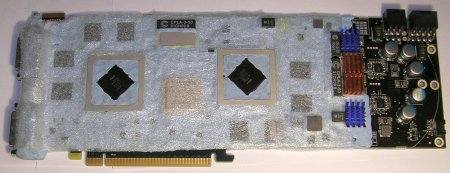

Поверх бостика слой самоклеющейся ленты:

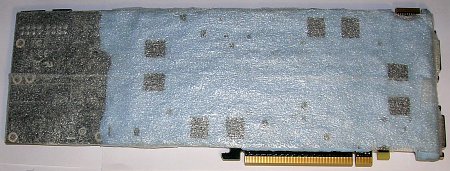

С обратной стороны можно и два слоя ленты:
Устанавливаем стакан, предварительно обклеенный такой же лентой, и закрепляем его при помощи задней металлической скобки (backplate) от системы охлаждения видеокарты:

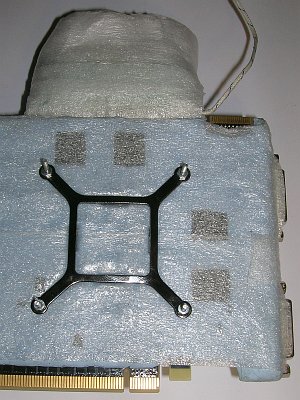

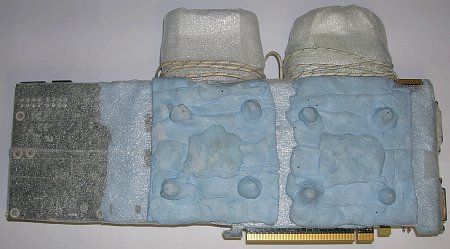

С обратной стороны видеокарты, напротив GPU наносим еще слой бостика. Если этого не сделать, то на этих местах образуется слой снега, который затем может упасть на материнскую плату.

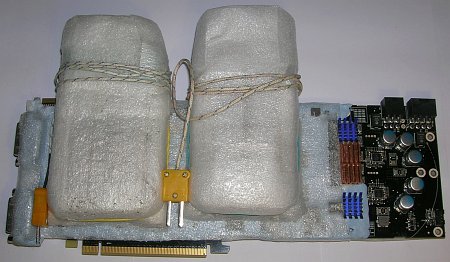

Всё, видеокарта готова к экстремальному разгону:
Конфигурация тестового стенда
Для тестирования был использован открытый стенд со следующей конфигурацией:
- Процессор: Intel Core i7-975 D0 (Bloomfield)
- Материнская плата: EVGA Classified E760, BIOS от 6 ноября 2009 года
- Память: G.Skill Perfect Storm F3-16000CL7T-6GBPS 7-8-7-20 1.65V 3x2048Mb
- Видеокарта: HIS Radeon HD5970 2048Mb DDR5 PCI-E
- Жёсткий диск: Western Digital WD1500HLFS (Velociraptor), 150 Gb
- Блок питания: Enermax Revolution 85+ 1250W
- Термопаста: Arctic Silver Ceramique
Разгон с охлаждением жидким азотом
реклама
Для мониторинга температуры в основании стаканов на процессоре и обеих GPU использовалось два двухканальных термометра UNI-T UT325, а для мониторинга температуры самих GPU использовался модуль OSD в программе RivaTuner. Включение модуля OSD с высокой частотой обновления снижает показатели в бенчмарках, поэтому его стоит использовать только на этапе отладки и поиска оптимальных температур, а финальные результаты получать уже без него.

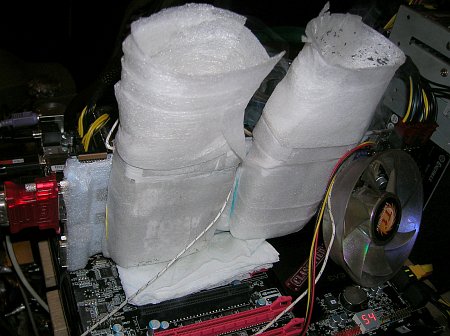

Первый запуск видеокарт с установленными стаканами был сделан с процессором на водяном охлаждении:
Проверка показала, что дельта температур между показаниями термометра (основание стаканов) и модуля OSD (GPU) достигала нескольких десятков градусов, особенно увеличиваясь под нагрузкой. Ни о какой стабильности в бенчмарках и контроле колдбага в таких условиях не может быть и речи.

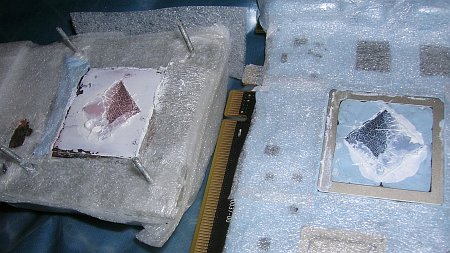

Источник проблемы был найден сразу после снятия стаканов – плохой контакт с GPU:

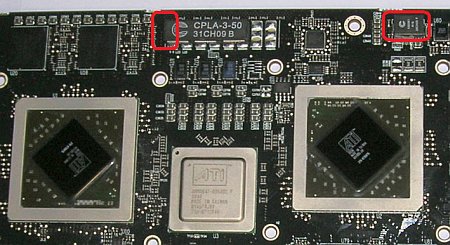

Нормальной установке стакана на master-GPU мешала сборка из трех дросселей в одном корпусе CPLA-3-50, а второму стакану на slave-GPU мешал дроссель R15 (L14). По высоте эти дроссели чуть выше, чем графические процессоры.
Для решения этой проблемы нужно было выточить углубления (нужно было всего лишь 1-2 миллиметра) в стаканах, в тех местах, где он упирается в дроссели. Это уже было сделано ранее, для того чтобы установить эти же стаканы на Radeon HD4870X2. Но на Radeon HD5970 дроссели расположены по-другому. Вытачивать для них еще одни углубления, у нас не было времени, так как видеокарту нужно было возвращать сразу после тестирования.

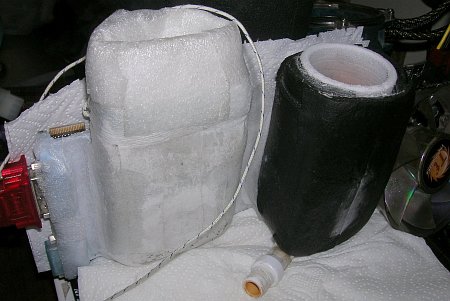

В качестве временного решения был найден старый стакан на видеокарту, с длинным выступом под GPU, но он был только один. Под второй стакан была подложена медная пластина толщиной 3-мм. В наличии дополнительного перехода медь-термопаста-медь ничего хорошего нет, но все же это лучше, чем контакт не по всей поверхности GPU. Тестовый стенд был собран заново:

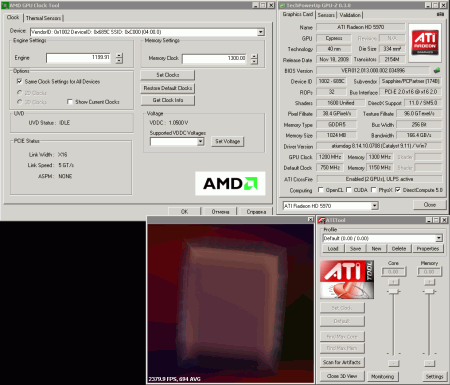

Разгон видеокарты составил 1200 МГц по GPU и 1300 МГц по памяти с напряжением 1.60V и температурой около -100°С:
К сожалению, стабильности на этих частотах получить так и не удалось. Чем дольше выполнялся бенчмарк, тем сложнее было удержать температуру на одном из стаканов (на том, который был с дополнительной медной пластиной). Так же возможно повлияло отсутствие cap-mod'а.
Разгон с охлаждением проточной водой
Не добившись нормальных результатов в 3DMark с видеокартой на жидком азоте, я продолжил её разгон на проточной воде. Частоты, в зависимости от бенчмарка, устанавливались от 1060 до 1085 на GPU и от 1250 до 1300 на памяти МГц. Напряжение на GPU было равно 1.45V, а температура (по показаниям GPUZ) – около +15°С.

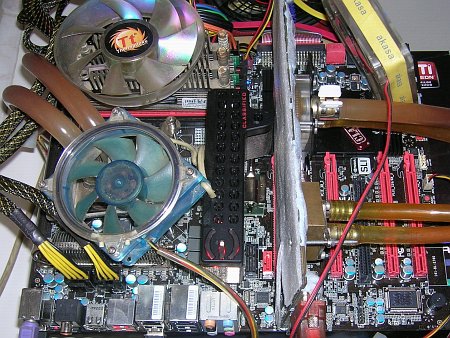

Сначала с процессор, так же как и видеокарта, охлаждался водой:
Были получены следующие результаты:

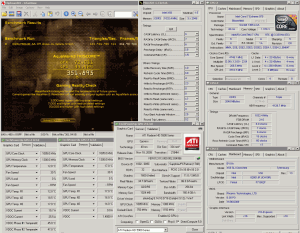

Aquamark3 – 351895:

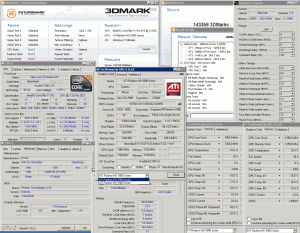

3DMark03 – 143359:

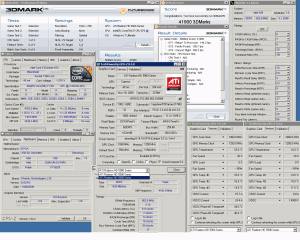

3DMark05 – 41900:

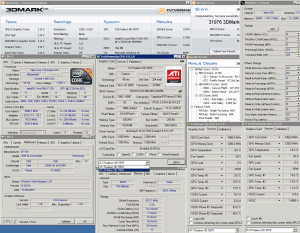

3DMark06 – 31976:
3DMark Vantage – 30257:

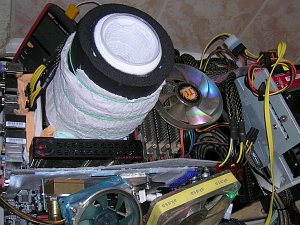

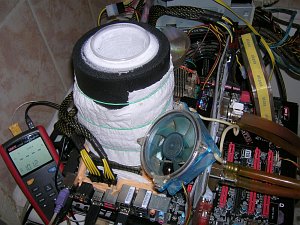

Затем на процессор был установлен алюминиевый стакан MousePot rev.3:
Результаты были улучшены:

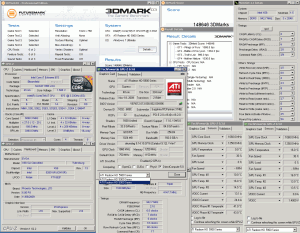

3DMark03 – 148646:

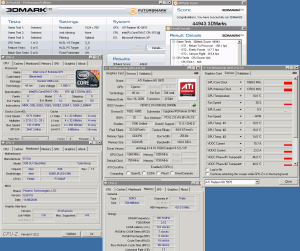

3DMark05 – 44943:

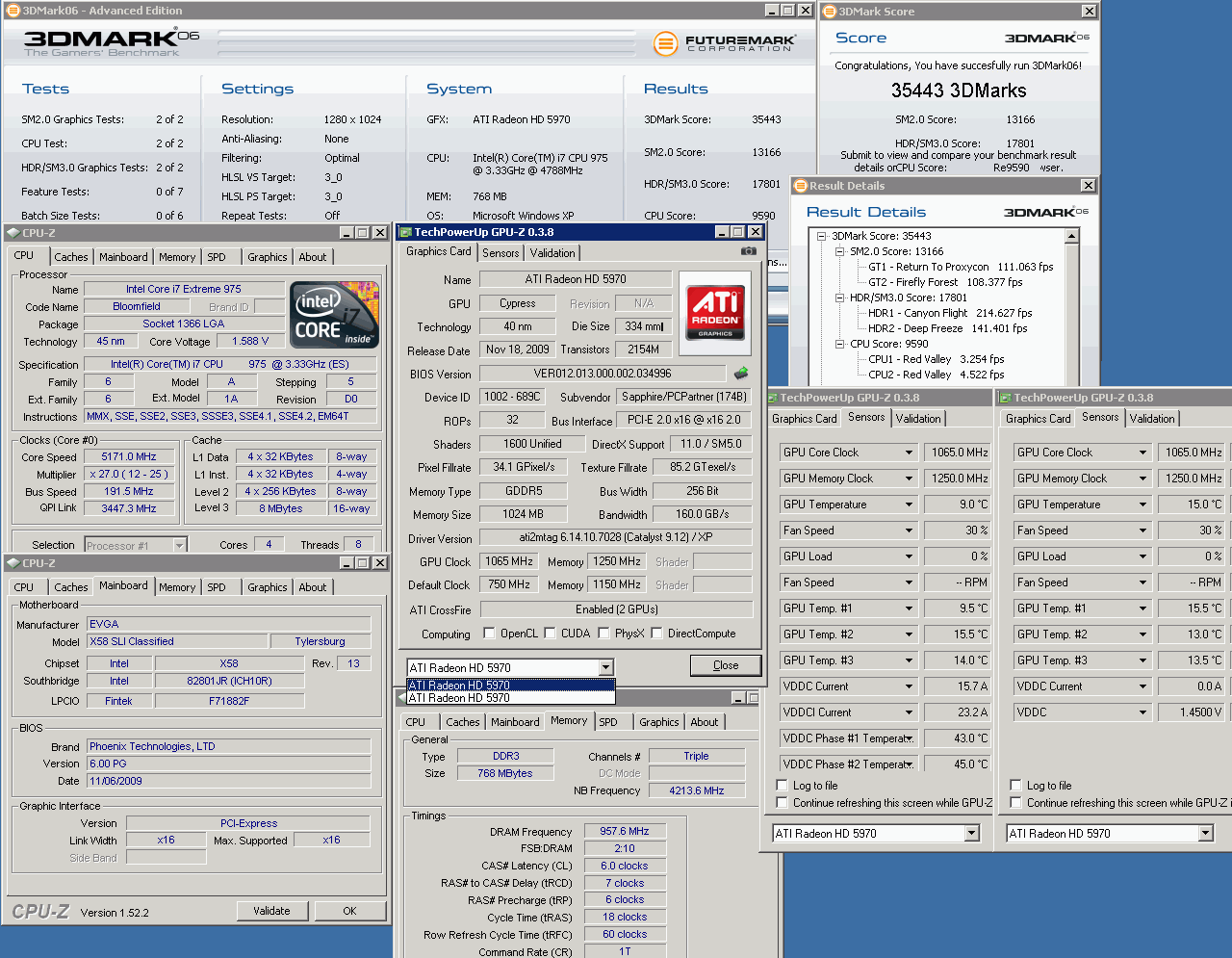

3DMark06 – 35443:
3DMark Vantage – 30913:
Последний результат стал мировым рекордом среди одиночных видеокарт в 3DMark Vantage, хоть и на очень короткое время.
Заключение
Radeon HD5970 показывает очень высокие результаты в бенчмарках и, как минимум до появления Fermi , будет оставаться самой быстрой видеокартой. Даже Asus MARS (улучшенная версия GeForce GTX 295), не способна догнать Radeon HD5970 в 3 DMark Vantage . При использовании жидкостного охлаждения на Radeon HD5970 разгон GPU до частот около 1 Ггц – не проблема. Особо удачные экземпляры могут так разогнаться даже на стоковом охлаждении. Единственное что необходимо для хорошего разгона Radeon HD5970 – достаточно мощный блок питания. И, конечно же, быстрый процессор, способный раскрыть возможности этой видеокарты.
Если же вы планируете разгонять Radeon HD 5970 с сухим льдом или жидким азотом – убедитесь что ваши стаканы для нее подходят, либо будьте готовы вытачивать в них дырки под дроссели. Если делаете Cap-mod – не используйте некачественных конденсаторов, особенно снятых со старых или low-end видеокарт. Помните, допайка "чего попало", может не только не улучшить разгон, но и привести к обратному эффекту. Если повышаете напряжение – в первую очередь используйте софтвольтмод, потому как он работает через изменение VID, а это единственный известный способ обойти OVP на VT1156. И только если по каким-то причинам возможностей софтвольтмода вам недостаточно – используйте комбинированный метод, то есть сначала софтвольтмод насколько это возможно, а выше – резистором через feedback. Еще как вариант можно припаять устройство EVGA Evbot к I2C-пинам VT1156 и менять VID при помощи него.
-
AMD – за видеокарту HIS Radeon HD5970
-
Intel – за процессор Core i7-975
-
Enermax – за блок питания Enermax Revolution 85+ 1250W
-
ProModz – за водоблок ProModz CPU V3 и другие компоненты для системы жидкостного охлаждения
