Главный калибр ATI. Обзор и тестирование ATI Radeon HD 5970

25 января 2010, понедельник 08:26

Оглавление

Вступление

Совсем недавно выпуск видеокарт с двумя графическими процессорами вызывал множество споров. Многие пользователи были уверены, что это тупиковый путь развития. Однако двухчиповые флагманы сегодня уверенно прописались на вершине модельных рядов обоих производителей видеокарт – ATI(AMD) и Nvidia.

Сегодня мы предлагаем вашему вниманию обзор нового флагмана ATI - Radeon HD 5970, являющегося прямым наследником таких карт как HD 3870 X2 и HD 4870 X2. Помимо того, что это самый мощный в мире 3D-ускоритель, производитель провел серьезную работу, чтобы облегчить жизнь нам – оверклокерам. Давайте начнем наш обзор с рассмотрения архитектуры новой видеокарты.

Архитектура ATI Radeon HD 5970

Обратимся к таблице, содержащей основные характеристики Hemlock (таково «кодовое» имя HD 5970) в сравнении с другими видеокартами на базе графического процессора Cypress и «тандемом» ATI предыдущего поколения – Radeon HD 4870x2.

Hаименование видеокарты
Radeon HD 4870x2
Radeon HD 5850
Radeon HD 5870
Radeon HD 5970
Техпроцесс, нм
55
40
40
40
Площадь ядра, мм2
2 x 256
338
338
2 x 338
Количество транзисторов, млн штук
2 x 956
2150
2150
2 x 2150
Количество потоковых процессоров
2 x 800
1440
1600
2 x 1600
Количество текстурных блоков
2 x 40
72
80
2 x 80
Количество блоков растеризации
2 x 16
32
32
2 x 32
Тактовая частота ядра, МГц
750
725
850
725
Эффективная частота видеопамяти, МГц
3600
4000
4800
4000
Тип видеопамяти
GDDR5
GDDR5
GDDR5
GDDR5
Разрядность шины видеопамяти, бит
2 x 256
256
256
2 x 256
Пропускная способность памяти, Гб/с
2 x 115,2
128
153,6
2 x 128
Объем видеопамяти, Мбайт
2 x 1024
1024
1024
2 x 1024
TDP, Вт
286
170
188
294
DirectX
10.1
11
11
11





Как мы видим, Radeon HD 5970 представляет собой пару Radeon HD 5870 компактно (насколько это возможно) размещенных на одной печатной плате и со сниженными для уменьшения энергопотребления частотами (но об этом - немного позже). Судите сами: видеокарта базируется на двух видеоядрах Cypress в их «полном варианте» (со всеми активными блоками). Каждое ядро располагает 1600 потоковыми процессорами, 40 текстурными блоками и 32 блоками растеризации. Можно провести забавное сравнение: один Radeon HD 5970 использует столько же потоковых процессоров как четыре видеокарты Radeon HD 4890 или десять (!) Radeon HD 3870.

Каждый графический процессор оснащен 1 Гбайтом видеопамяти GDDR5, сообщение с которой происходит по 256-битной шине. По сравнению с HD 5870 частота ядра была снижена до 725 МГц, а видеопамяти до 1000 (4000) МГц. Данные значения соответствуют спецификациям HD 5850. Инженерам ATI пришлось пойти на такой шаг в борьбе за снижение энергопотребления и тепловыделения видеокарты. В частности, благодаря этому Hemlock удалось вписать в 300-Вт пакет энергопотребления, что позволяет обойтись одним 6-pin и одним 8-pin коннекторами дополнительного питания. При превышении порога в 300 Вт ATI пришлось бы использовать пару 8-pin коннекторов, что автоматически снизило бы спрос на видеокарту. И даже на сниженных частотах требования флагмана к блоку питания не самые мягкие – 650 Вт для одиночной карты, 850 Вт для CrossFire-связки.

Попавший в нашу лабораторию экземпляр ATI Radeon HD 5970 выпущен под маркой Sapphire. По традиции, мы начнем изучение с осмотра упаковки.

Упаковка и комплектация

Видеокарта поставляется в стандартной картонной коробке, украшенной изображением пары девушек-близнецов (подтекст очевиден). На оборотной стороне коробки, как всегда, приведена масса ненужной информации, вроде сообщения об искренней любви Sapphire к окружающей среде и списка наград компании, полученных с 2002 года.

450x271  30 KB. Big one: 900x541  79 KB
450x271  26 KB. Big one: 900x542  90 KB

Внутри глянцевой коробки-оболочки скрывается дополнительная - из твердого картона, в которой и содержится видеокарта, заключенная для сохранности в «пупырчатый пакет».

399x450  20 KB. Big one: 797x900  71 KB

Комплект поставки помещен в свою коробочку, расположенную в двойном дне основной.

450x340  19 KB. Big one: 900x680  49 KB

Приведем его в виде списка:

  • Переходник питания Double Molex to 8-pin
  • Переходник питания Molex to 6-pin
  • Переходник DVI to VGA
  • Переходник DVI to HDMI
  • Переходник Mini DisplayPort to Standard DisplayPort
  • Мостик CrossFireX
  • Купоны для скачивания игр Battleforge и Colin McRae Dirt 2
  • Купон для скачивания утилиты Sapphire Redline (разгон видеокарты)
  • Диск с драйверами
  • Книжечка-инструкция

В целом, комплектация более чем достаточна. Переходники дают возможность подключить к видеокарте мониторы, использующие любые современные интерфейсы. А игры станут приятным бонусом для покупателя.





Внешний вид видеокарты

Теперь приступим к осмотру видеокарты. На форумах считается «правилом хорошего тона» поругать Hemlock за «чудовищную длину», остановимся на этом моменте подробнее. Напомним, что длина большинства видеокарт Nvidia среднего и верхнего ценового диапазона (GTX295, GTX285, GTX275, GTX260) составляет 26,5-27 см. Длина Radeon HD 4870x2 также была вписана в этот стандарт – 27 см. Radeon HD5870 подрос до 28 см, что уже вызвало недовольство пользователей. Длина нового флагмана составляет 30,5 см, так что перед покупкой стоит тщательно обмерить свой системный блок изнутри.

450x180  14 KB. Big one: 900x360  40 KB
450x67  6 KB. Big one: 900x134  16 KB

К счастью, конструкторы удачно разместили разъемы дополнительного питания (8+6-pin) на боковой стороне карты. В результате можно не бояться «встречи» шнуров питания с корзинами жестких дисков (если, конечно, карта вообще влезла в корпус).

450x308  16 KB

Оборотная сторона видеокарты закрыта металлической пластиной, защищающей расположенные здесь элементы печатной платы от механического воздействия. Кроме того, данная пластина призвана улучшить отвод тепла от микросхем видеопамяти.

450x180  9 KB. Big one: 900x359  28 KB

450x225  10 KB. Big one: 900x450  31 KB

Характерные «ноздри» в передней части видеокарты – непременный атрибут видеокарт семейства 58хх. С точки зрения дизайна – смотрится отлично, однако практической ценности не представляет (об этом подробнее ниже).

450x147  10 KB

Задняя панель видеокарты оснащена парой разъемов DVI и одним Mini DisplayPort. Учитывая наличие в комплекте поставки всевозможных переходников, такой набор разъемов можно считать достаточным.

Система охлаждения HD 5970

Разобрать Radeon HD 5970 – дело не самое простое. На это у автора ушло добрых полчаса, было отвинчено три десятка разнокалиберных винтов. Для начала необходимо снять защитную пластину с оборотной стороны видеокарты.

450x149  9 KB. Big one: 900x297  22 KB

Удерживающие её винты «прошивают» печатную плату насквозь и ввинчиваются в основание радиатора системы охлаждения. Сама защитная пластина – весьма тяжелая, хотя изготовлена из алюминия. Обратите внимание на наклейки на внутренней стороне пластины, это термо-скотч, контактирующий с микросхемами памяти, расположенными на оборотной стороне печатной платы. Сложно судить об эффективности этого конструктивного элемента по части отвода тепла. Во время тестов металл в местах контакта с микросхемами нагревался очень сильно, что говорит о хорошей теплопередаче на пластину. В то же время, данный элемент конструкции препятствует свободной конвекции воздуха, в результате чего память постоянно работает в "горячей воздушной ванне".

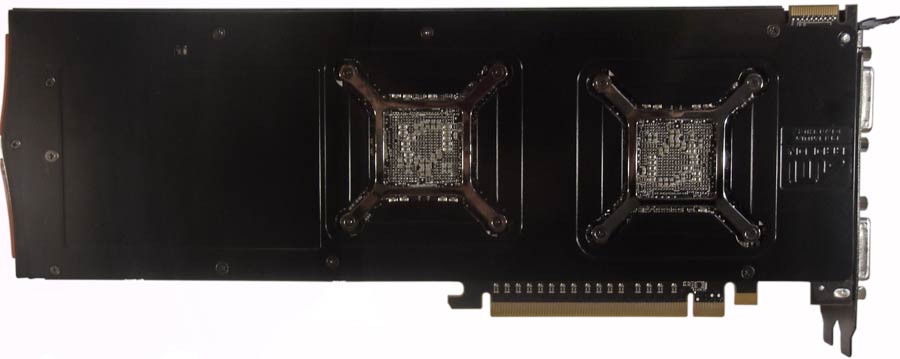

После снятия пластины система охлаждения удерживается только винтами крепления, расположенными вокруг видеопроцессоров. Ниже, на фото оборотной стороны видеокарты хорошо видны два бэкплейта.

450x177  22 KB. Big one: 1100x433  110 KB

Их конструкция стандартна для ATI, расстояние между винтами составляет 53 мм. Сами бэкплейты очень твердые, а отгиб их «лапок» довольно значителен. В результате при полной затяжке винтов прижим получается очень сильным. При сборке следует соблюдать осторожность, чтобы не допустить сколов кристаллов графических процессоров.

Демонтированная система охлаждения выглядит следующим образом:

450x147  12 KB. Big one: 1100x360  43 KB

Обработка оснований не идеальна. На фото заметны следы шлифовки, которые хорошо ощущаются тактильно.

450x318  13 KB. Big one: 900x636  36 KB

Система охлаждения легко разделяется на кожух и основной блок (радиатор с основанием и турбиной).

450x144  7 KB. Big one: 900x287  18 KB
450x139  11 KB. Big one: 1000x309  41 KB

Кожух разбит на два объема. Основной – для турбины и радиатора, по форме – точь-в-точь повторяет кожух системы охлаждения Radeon HD 4870x2. Остальное – просто проделки дизайнеров. Что же касается «ноздрей» - это всего лишь элемент декора, «воздухозаборники» совершенно не сообщаются с турбиной. Более того – благодаря такой конструкции кожуха, дополнительный штырьковый радиатор, который хорошо заметен на нижнем фото, вовсе лишен притока воздуха. Читатели наверняка уже обратили внимание на отсутствие тепловых трубок в системе охлаждения. Секрет прост – все основание радиатора представляет собой массивную испарительную камеру, накрывающую оба GPU и микросхему-коммутатор между ними.

450x334  22 KB. Big one: 900x668  65 KB

Непосредственно к поверхности испарительной камеры крепятся алюминиевые ребра радиатора (всего их – 36 штук). Верхняя часть каждого ребра согнута под углом 90 градусов, в результате чего фронтальная сторона радиатора полностью закрыта. Воздушный поток идет строго вдоль испарительной камеры и полностью выдувается через решетку в задней панели.

Другие «горячие» элементы печатной платы (микросхемы памяти, система питания) передают тепло на пластину сложной формы, контактирующую с боковыми гранями испарительной камеры.

450x377  29 KB. Big one: 900x754  65 KB

На Radeon HD 5970 используется турбина производства Foxconn. Максимальные обороты турбины составляют ~4700 об/мин, при этом ее энергопотребление может достигать 12 Вт, что больше потребления некоторых бюджетных видеокарт.

406x450  27 KB. Big one: 812x900  72 KB

Вывод. Система охлаждения Radeon HD 5970 весьма необычна. Испарительная камера впервые используется для охлаждения сразу двух графических процессоров. Несомненный плюс - турбинная компоновка, обеспечивающая отвод нагретого воздуха за пределы системного блока.





Инженеры ATI, очевидно, учли недостатки системы охлаждения, примененной на HD 4870x2. Та конструкция вызывала множество нареканий из-за своей низкой эффективности. Испарительная камера, до этого встречавшаяся нам на видеокартах Sapphire и референсном Radeon HD 4850 должна помочь преодолеть этот недостаток. Производитель с гордостью утверждает, что данная конструкция может справиться с тепловыделением до 400 Вт, что является рекордом для систем воздушного охлаждения видеокарт.
