Запуск QUANTUM3D AALCHEMY на обычном компьютере

Данная статья рассчитана на коллекционеров продукции фирмы 3DFX и им сочувствующих. И написана в первую очередь для членов сообщества VooDoo Masters.

Как видно из заголовка речь пойдет о видеокарте из графической станции класса HI-END - Quantum3D "Heavy Metal", на основе чипов VSA-100. Это последнее решение QUANTUM3D на чипах от 3DFX. 15 декабря 2000 года Nvidia купила 3dfx

Quantum 3D AAlchemy
От 1 до 32 чипов VSA-100
Fillrate от 140 Mpixels/sec. до более чем 1 Gpixels/sec
Поддержка текстур размером до 2048х2048
Поддержка 32 битного цвета
поддержка SyncLock и SwapLock для обеспечения точной синхронизации
На одной видеокарте 8 чипов VSA-100
http://www.quantum3d.com/


Эти станции использовали такие организации как министерство обороны США, NASA, Компания Lockheed Martin.



Фото1.


1мод
Фото2

2мод



(кликните по картинке для увеличения)

7мод




Вот из такого легендарного оборудования и разжился я видеокартой. Источник – e-bay. Вещь внушительная. Первое, что хочется сделать, получив такую карту в руки, это запустить ее и посмотреть в работе.

Казалось бы что проще. Плата под разъем PCI. Такой есть практически во всех компьютерах… Но, как всегда Но. Для питания этого графического монстра необходим специализированный блок питания. С такими вот данными

Фото 3.

3мод


Не слабо? 2,9 Вольт 75 Ампер!!! 3,3 Вольта 30 Ампер еще реально. Но вот где взять 2,9?

Купить фирменный(родной) блок питания? Можно конечно попробовать, но штука это крайне редкая. И стоит приличных денег. Даже на такой всемирной брахолке как E-Bay встречается нечасто.

Многие западные энтузиасты выкручиваются по разному. Есть вариант с использованием преобразователей 12 в 3,3 вольта DC/DC-Converter Artesyn SMT30E 12W3V3J - http://www.voodoo3dfx.com/Foro_V6k/viewtopic.php?t=154&sid=8784497d86d9ff85cd95889e6d27f07c

Фото4

На первый взгляд простенько и доступено. Но цена такого девайса порядка 50-ти евро, а их надо три штуки. И достать их в России не просто. А покупать за границей… долго, хлопотно и дорого.

Есть вариант с использованием мощного лабораторного блока питания и мощных токовых реле – http://www.voodoo3dfx.com/Foro_V6k/viewtopic.php?t=118&postdays=0&postorder=asc&start=15

Фото5

(кликните по картинке для увеличения)

5мод

Фото6

(кликните по картинке для увеличения)

6мод


Я попытался выяснить, сколько может стоить такой блок питания. Нашел 20 Ампер 5 Вольт. Цена двадцать с небольшим тысяч рублей. Сколько же будет стоить семидесятиамперный!?

Варианты эти мне не понравились сразу. Вообще мне виделся такой путь решения. Три блока питания. Обычные, компьютерные. Провода Pc-ON объединить. Общие(черные) провода объединить. И как-то доработать один из блоков питания для получения с него искомых 2,9 Вольт. Первые две позиции решились без проблем. У меня было два блока питания:

1. Linkworld LPQ6-400W. Это довольно дохленький блок. Но для питания моего ретрокомпа вполне пойдет.

2. FCP ATX-400PNF Более современный блок у него по линии 3,3 Вольта заявлен ток 28Ампер. Практически то, что надо.
А вот из чего добыть 2,9?


В принципе, у меня одинарная Quantum 3D AAlchemy 8164

Фото7

(кликните по картинке для увеличения)

7мод

Фото8


(кликните по картинке для увеличения)

8мод
Фото9

(кликните по картинке для увеличения)

9мод



для нее будет достаточно половины от 75-ти. Блок питания рассчитан на SLI из двух Quantum 3D AAlchemy 8164. У меня же в наличии только одна. По опыту зарубежных пользователей 30-ти ампер хватает.


И тут я вспомнил про свой многострадальный Powerman HPC-420-102DF. Блок этот поистине неубиваем. Он участвовал во многих моих проектах. Например в этом - Мощный блок питания путем модернизации блоков меньшей мощности - http://www.overclockers.ru/lab/15898.shtml

И еще в этом - БП в масле - http://www.overclockers.ru/lab/18964.shtml Завершение проекта "блок питания в масле - http://people.overclockers.ru/clear66/record115

У меня есть принципиальная схема очень близкая к этому блоку. И я решил взять за базу именно его.

Фото10.

(кликните по картинке для увеличения)

10мод


В блоках питания выполненных по примерно такой схеме 5 и 3,3 вольта берется с одной обмотки трансформатора. А значит, запас по мощности по линии 3,3 вольта у такого блока есть. Но есть две небольшие проблемки. Защита от превышения максимального тока нагрузки и защита от повышения и понижения напряжения питания. Как бороться с этими бедами я не рассматривал. Решил «решать проблемы по мере их поступления». Если в процессе работы блок начнет отключаться, тогда и буду заморачиваться.


Вскрыл блок и освежил память, скачав и прочитав даташит на SG6105. На основе этой микросхемы сделан мой блок питания. На большом, двадцатиконтактном разъеме есть три оранжевых провода. Это линии 3,3 вольта. К одной из них подходит коричневй(обычно) провод Vsens. По этому проводу осуществляется контроль изменения напряжения на выходе блока по линии 3,3 вольта.

Фото 11

(кликните по картинке для увеличения)

11мод


Провод идет к плате блока питания.

Фото 12

(кликните по картинке для увеличения)

12мод


И через резистор R29 подходит к ноге 12 микросхемы SG6105. Нога называется VREF2. Величина этого резистора определяет выходное напряжение блока питания по линии 3,3 вольта.

По схеме 18кОм. Я нашел этот резистор на плате блока

Фото 13

(кликните по картинке для увеличения)

13мод


Отпаял одну ногу этого резистора, таким образом отключив его. На фотографии это видно. Замерил мультиметром реальное его сопротивление. Оно оказалось 4,75 кОм. Ого! Схемы и жизнь часто отличаются друг от друга!

Теперь беру переменный резистор с червячной передачей сопротивлением 10кОм. Такие резисторы очень популярны у оверклокеров, т.к. позволяют плавно изменять свое сопротивление. Крутя движок резистора отверткой, выставляю его на требуемые 4,75 кОм. Величину контролирую с помощью мультиметра. И впаиваю вместо R29. Со стороны печатных дорожек.

Фото 14


(кликните по картинке для увеличения)

14

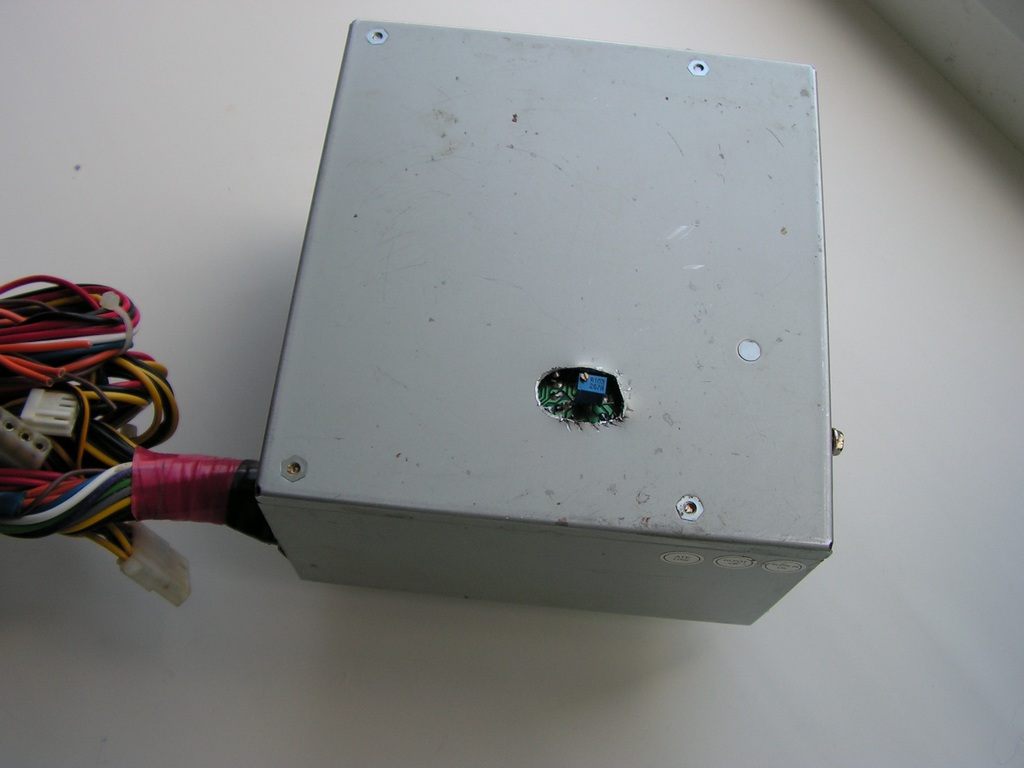

Делаю это для возможности регулировки. Потом в корпусе блока делаю отверстие для доступа к этому резистору.

Фото. 15

(кликните по картинке для увеличения)

15мод


Теперь надо сделать соединяющие провода блока с видеокартой. На AAlchemy есть специальная плата с разъемами. К ней с помощью лепестков и можно подключиться. Но конструкция моего самодельного корпуса такова, что видеокарта оказывается кверх ногами. Поэтому я буду прикручивать провода непосредственно к самой карте. Вот сюда

Фото16

(кликните по картинке для увеличения)

16мод


Нахожу в жгуте оранжевые провода. Перерезаю из, зачищаю, тщательно облуживаю и припаиваю к ним два провода сечением не менее 2,5 мм квадратных. То же проделываю и с черными проводами
(общими, земля, минус источника питания). Беру так же три провода, что бы сечение отходящих проводов равнялось сечению входящих.

Фото17

(кликните по картинке для увеличения)

17мод


Собираю блок, изолирую места пайки проводов изолентой. И начинается процесс проверки-регулировки.

Живу я практически на диване, поэтому и проверка происходила на нем же.

Фото18.

(кликните по картинке для увеличения)

18мод


Для нагрузки использовал мебельный спот мощностью 20вт. Все предположения оказались верными и работало все правильно. 2,9 вольт выставилось без проблем. Если будите повторять этот момент, то заметьте – включал я блок питания без обдува вентилятором. Непродолжительное время это возможно. Но лучше запускать с обдувом.

С давних пор у меня стоит самодельный корпус с водяным охлаждением, герой статьи - http://www.overclockers.ru/lab/18204.shtml
Сейчас в нем находится ретроконфигурация:

CPU Athlon 1700
MB EP-8KTA3L+
Mem 3 по 256mB

Видеокарты GeForce GTS
QUANTUM3D AALCHEMY


На него я и устанавливаю все три блока питания.

Фото19

(кликните по картинке для увеличения)

19мод


Блоки соединяю по следующей схеме. Зеленые провода разъема

Фото20

(кликните по картинке для увеличения)

20мод


всех блоков питания соединяю. Теперь все блоки будут включаться одновременно. Любой черный провод каждого блока питания соединяю между собой.

Корпус этот очень просторен. В него без труда уберется такой гигант как Quantum 3D AAlchemy . Если на первый блок нагружено – материнка, процессор, винчестер, видеокарта GeForce GTS, то на остальные нагрузка только на линии 3,3 вольта. Перекоса напряжений при этом не возникнет, т.к. 3,3 стабилизируется отдельно от 5 и 12 вольт. Но и линии 5 и 12 вольт совсем без нагрузки оставлять нельзя. Поэтому на них я навешиваю неонки и вентиляторы.

Такая красота получается

Фото21

(кликните по картинке для увеличения)

21мод

Фото22

(кликните по картинке для увеличения)

22мод


Типа промышленный дизайн. Моя Quantum 3D AAlchemy оказалась старой ревизии и требовала питания не 2,9 а 2,7 вольта. Я без проблем подстроил переменным резистором нужное напряжение.

Все эти приготовления заняли у меня целый день. Торжественный пуск был отложен на утро. Утром, проверив все еще раз, я запустил систему. Монитор пока был подключен только к GeForce GTS. После загрузки операционной системы я проверил питающие напряжения на AAlchemy. 3,3 оказались в норме. А вот 2,7 упало до 2,65. Я подстроил до 2,7.

Операционка сразу увидела новый девайс и запросила драйвер. Драйвер я брал отсюда - http://www.falconfly.de/quantum.htm

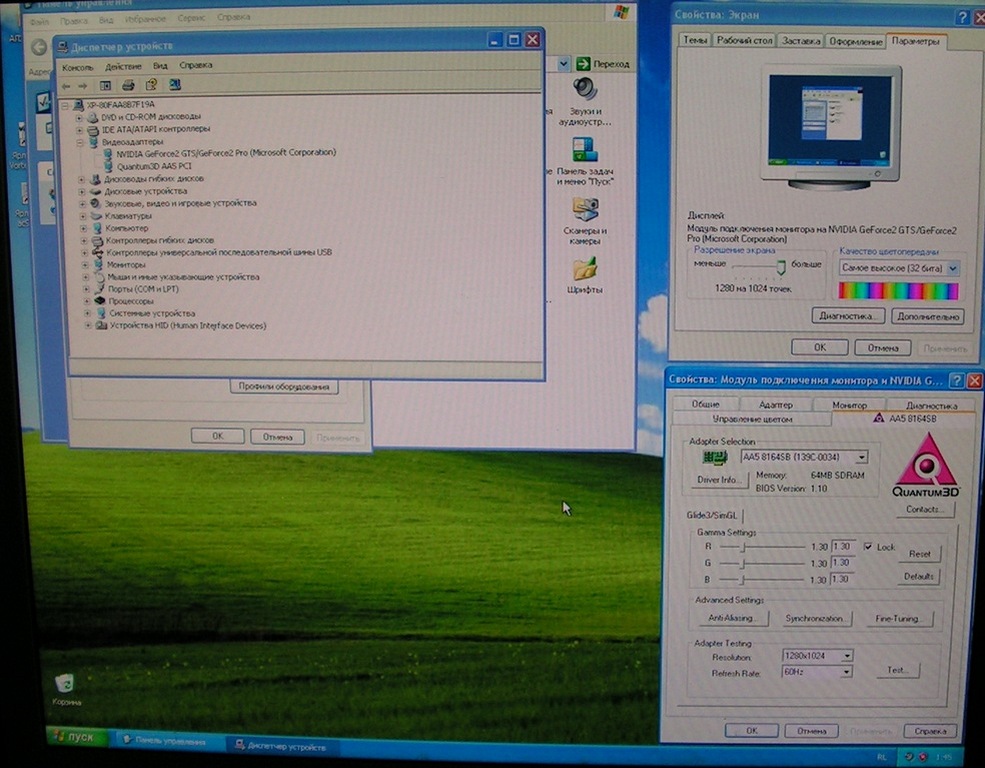

Установил драйвер, добавил патч для Windows XP. Перезагрузка и такая картина

Фото23

(кликните по картинке для увеличения)

23мод


Вот она, легенда, работает. Подключаю второй монитор на выход AAlchemy. И запускаю тест. Сначала не получилось.


Как оказалось глючил монитор. Для вывода изображения его надо было выключить и включить. Потом все заработало отлично.

Фото24

(кликните по картинке для увеличения)

24мод


На этом первая часть статьи заканчивается.

Напишу только, что AAlchemy с операционкой ХР работает в обычном компе как видеоускоритель. Изображение в 2D выводит обычная видеокарта, а приложения Glide выводит AAlchemy.

Запуск АА5. Продолжение.


После успешного эксперимента по модернизации обычного блока питания и запуска АА5 на обычной материнской плате. Я попробовал собрать родную комплектацию графической станции.

2 процессора Pentium III – 1000 МГц/100/256
2-x процессорная мат.плата Intel L440GX+
Встроенное видео CL-GD5480
1,5 Gb SDRAM ECC Sync. PC100R

[img border]

(кликните по картинке для увеличения)


[/img]

На плате есть два типа разъемов PCI 66 и 33 MHz

Погонял АА5 на ней. В процессе выяснились некоторые тонкости эксплуатации. Сначала хотел написать продолжение статьи. Но понял, что все наработки будет полезнее изложить в виде F.A.Q. и поместить его в конце первой статьи.

Плюсы – вся информация в одном месте и наглядно изложена.


1.Где взять мануал на АА5?
http://www.thedodgegarage.com/3dfx/q3d_aalchemy/gx_manual.zip
Рекомендуется к прочтению страничка - http://www.thedodgegarage.com/3dfx/q3d_aalchemy.htm


2.Какую операционную систему использовать?
Графическая станция разрабатывалась для использования с Microsoft Windows NT4 и Windows 2000. Но прекрасно работает и с Windows XP.

3.Где взять драйвер для АА5?
Огромный выбор драйверов для 3DFX есть вот тут – http://www.falconfly.de/3dfx.htm
Конкретно для АА5 - http://www.falconfly.de/quantum.htm

4.Где можно задать вопросы и обсудить АА5
Есть специализированный форум - http://www.voodoo3dfx.com/Foro_V6k/viewforum.php?f=11&sid=3508870aa704affc274cf662706957e2 Форум на английском.

Можно попробовать тут - http://forum.modlabs.net/index.php?s=76c51725730819101755f1db3f33acc7&showforum=26
Но владельцев действующих АА5 (кроме себя) я там не встречал.

5.Что можно ожидать от АА5?
Вы должны помнить, что AAlchemy системы были разработаны главным образом для использования в военных авиационных, морских и космических тренажеров, а не для обычных геймеров.

Поддержка только
Glide3 driver и SimGL Glide3
Direct3D – НЕ ПОДДЕРЖИВАЕТСЯ
Зарубежные энтузиасты пытаются самостоятельно разработать драйвер для АА5, Но результатов пока нет.

Зато вы становитесь обладателем самого мощного графического решения на базе VSA-100 3DFX. Производительность АА5 например в тесте Quake3 Demo1 в два раза выше легендарной Voodoo 5 6000! Очень удобно то, что видеоускоритель обладает интерфейсом PCI. А это значит, что АА5 можно поставить в любой современный компьютер!

Но, (опять «но») игры под Glide идут не все. От чего это зависит не совсем понятно, даже от материнской платы. Лучше всего идут: Quake3 и Serious Sam. Через минипорт идут Quake 1 и 2. Но начинают просить «оригинальный CD». Unreal Gold хорошо шел на материнской плате Epox EP-8KTA3L+, а на двупроцессорной серверной, Intel L440GX+ Server Board не пошел. Причем эта плата стоит в оригинальной системе AAlchemy GX! То есть должна быть наилучшая совместимость оборудования.

6. Каковы особенности включения АА5 в обычный компьютер?
В системе АА5 работает как видеоускоритель. Для вывода 2D, нужна отдельная видеокарта. И монитор с двумя входами или два монитора или KVM. Я пользуюсь KVM.



7.Какой блок питания лучше всего подходит для переделки?
Конкретно по маркам много сказать не могу. Лично сам я переделывал

Power Man IW-P430J2-0 - не очень понравился. Слабоват.

Powerman HPC-420-102DF – не смотря на то, что он как бы на 10 Вт дохлее предыдущего(по заявленным на корпусе цифрам). На самом деле как раз наоборот. На нем полученные 2,7 В под нагрузкой проседали меньше и
напряжение было более стабильно.

FCP ATX-400PNF - нормально. По ощущениям, лучше первого, но немного хуже второго.

Codegen Model 480Вт – понравился больше всех. Самые большие(а следовательно самые мощные) трансформатор и дросселя стабилизации.

Теперь общие рекомендации. По изложенной в статье методике к переделке подходят блоки питания выполненные на основе микросхемы SG6105. С заявленным током по линии 3,3В не менее 28А. Лучше 30. Перед переделкой осмотрите блок питания.


(кликните по картинке для увеличения)


Фото Рекомендуемые размеры транса и дросселей

Размер трансформатора должен быть 4,5 см. Дросселей как на фотографии, но луче больше. Трансформатор на картинке выделен красным и цифрой 1, три дросселя 3,3 вольта – цифрой 2.

ВНИМАНИЕ!!! После переделки некоторые блоки питания могут не запускаться. Или выдавать напряжение по линии 3,3 вольта, ниже заявленного и быть крайне не стабильным. Это значит, что нужно немного нагрузить блок по линиям 12 и 5 вольт. На 12 проще всего посадить вентилятор охлаждения блока. Одна или две стодвадцатки обычно достаточно. На 5 вольт я подключаю лампочку из спота освещения мощностью 10-20Вт, рассчитанную на напряжение 12 вольт. После этих мер работа блока нормализуется. Но с линией 5В надо быть осторожным. В некоторых блоках 5 вольт и 3,3 вольта берутся с одной обмотки трансформатора. Нагрузка на линию 5В, должна быть минимальнодостаточной



(кликните по картинке для увеличения)



Фото. Лампочка нагрузки 5В.

Лампочка нагрузки выделена красным.

8.Моя АА5 после непродолжительной работы зависает. Картинка останавливается. Спасает только перезагрузка. Что делать?

Возможно несколько причин:
Первая. Проседает напряжение питания АА5 по линии 2,7 или 2,9 В. Методика регулировки:
Сначала выставьте переменником напряжение 2,7 или 2,9 вольта на блоке питания(в зависимости от модели вашейАА5). Потом запустите на компьютере демку Quake3 или Serious Sam. Эти демки сильно нагружают видеокарту. И в случае проседания, добавляете напряжение до 2,67 – 2,7 или 2,87-2,9В. Тем же переменником.

Второе. Так же такой зависон может происходить из-за недостаточного охлаждения АА5. Традиционно все изделия 3DFX сильно греются, и традиционно фирмы производители мало внимания уделяют этой проблеме. В графической станции организован специальный «тоннель» с продувом 120мм мощным вентилятором. Поэтому желательно охлаждение платы с обоих сторон платы.

Третье. Провода от блока питания до АА5 должны иметь сечение(желательно) не менее 4 мм2. Если провода тоньше или большой длинны, то лучше(вообще лучше это сделать в любом случае) на места подключения к АА5 подсоединить дополнительнве сглаживающие конденсаторы. Они отфильтруют помехи наведенные в соединительных проводах и дадут дополнительный запас энергии в случае если ваш блок питания слабоват.



(кликните по картинке для увеличения)



Фото. Сглаживающие конденсаторы.

Конденсатор электролитический, емкость 2000-4000мкФ на напряжение 6,3В. Для более лучшей фильтрации высокочастотных помех электролит лучше зашунтировать керамическим конденсатором емкостью 0,1 – 2мкФ.

9.Нужно ли ставить отдельный блок для питания 3,3Вольта (память АА5)?
Не обязательно. Я поставил, т.к. для питания материнской платы использовал блок питания низкого качества(производитель написал 420Вт, но это невозможно. Пустая плата блока , маленькие трасы и крошечные дроссели, одни перемычки вместо деталей) Я побоялся что при нагрузке 1,5 гига оперативки и еще 64Мб на каждый из 8-ми VSA-100 АА5, блок будет работать не стабильно. Но, если ваш блок, предназначенный для питания компа, качественный и выдает заявленные 30А по линии 3,3Вольта, то отдельного блока не надо.

10.Можно ли, для удобства, вынести регулировочный резистор на корпус блока питания?
Да. Можно. Позднее я так и сделал. Соединительные провода заметного влияния на работу блока не оказывают.



(кликните по картинке для увеличения)



Фото. Регулировочный резистор.

Удобно выпаять все лишние провода и оставить только нужное.


Для постоянного мониторинга напряжения питания АА5 удобно пользоваться стрелочным вольтметром с пределами измерения 3-5 вольт



(кликните по картинке для увеличения)
[/img]


Фото. Мониторинг напряжения.

11.Хватит ли доработанного изложенным выше способом блока для питания двух АА5 соединенных в SLI?






Пока не знаю. Однозначно надо перепаивать диодные сборки Шоттке в выпрямителе. Так как там стоят на 30Ампер. А надо минимум на 75. Но ставить надо с запасом. Думаю две по 45А, в параллель будет нормально.

Надо выбирать блок с возможно более крупными трансом и дросселями. Улучшить охлаждение блока… Я встречал блоки питания фирмы OCZ 450-500Вт с заявленным током по линии 3,3 вольта 36 ампер. Но видел их только на картинке. Если это правда, то такой блок более вероятно сможет потянуть две АА5. Но это нужно проверять.

Не факт, что не сработает защита от перегрузки. Или напряжение не просядет ниже порога стабильной работы.

Пробовать буду в середине января 2010 года. К этому времени приедет двойная АА5 с EBay.com.

12.АА5 поддерживает слоты PCI-33 и PCI-66, есть ли разница в производительности?

Я пробовал сравнивать - http://forum.modlabs.net/index.php?showtopic=14145&pid=210144&st=60&#entry210144
Разницы не было. Больше на производительность влияет процессор.

13.Есть ли статьи про систему на русском?

http://www.hwp.ru/Technologies/Heavymetal/index.html



Содержание странички.

В этом разделе помещены ссылки на мои статьи как на ПС, так и на других сайтах.

Охлаждение

1. Фреоновое


Каскад
Статья на оверах - легких каскадо не бывает - http://overclockers.ru/lab/27674.shtml
http://people.overclockers.ru/clear66/record145
http://people.overclockers.ru/clear66/record146
http://people.overclockers.ru/clear66/record147
http://people.overclockers.ru/clear66/record148
http://people.overclockers.ru/clear66/record150
http://people.overclockers.ru/clear66/record156

Тихий чиллер
http://people.overclockers.ru/clear66/record153
http://people.overclockers.ru/clear66/record154
http://people.overclockers.ru/clear66/record155
http://people.overclockers.ru/clear66/record157

Ручная регулировка подачи фреона в Direct Die системах
http://www.overclockers.ru/lab/24941.shtml

Разгон Sapphire X800GTO2 256M GDDR3 PCI-E
http://people.overclockers.ru/clear66/record136

Разгон Sapphire X800GTO 256M GDDR3 PCI-E Ultimate
http://people.overclockers.ru/clear66/record135


20.06.2005.Ворклог "Ворчун". Корпус с двумя фреонками. Окончился статьей на overclockers.ru – Чайник, часть вторая.
Со страницы - http://people.overclockers.ru/clear66/record100
По страницу - http://people.overclockers.ru/clear66/record119


История изготовления фреоновой системы чайником, рассказанная им самим. Часть вторая
http://www.overclockers.ru/lab/20875.shtml


Третья часть чайника http://people.overclockers.ru/clear66/record123


История изготовления фреоновой системы чайником, рассказанная им самим
http://www.overclockers.ru/lab/18466.shtml


Фреоновое охлаждение в корпусе Gigabyte 3D Aurora [url] http://www.overclockers.ru/lab/20539.shtml[/url]


Многоразовый МАРР баллон http://people.overclockers.ru/clear66/record111


Первый фреоновый проект.
Со страницы - http://people.overclockers.ru/clear66/record79
По страницу - http://people.overclockers.ru/clear66/record85


Продолжение первого фреонового. Герметичный корпус-холодильник(недоделан)
http://people.overclockers.ru/clear66/record86
http://people.overclockers.ru/clear66/record87


Завершениение первого фреонового
http://people.overclockers.ru/clear66/record88
http://people.overclockers.ru/clear66/record89


11.04.2005 знаменательная дата – первый пуск фреонки
http://people.overclockers.ru/clear66/record91
http://people.overclockers.ru/clear66/record93


Перевод статьи с http://www.vr-zone.com. Борьба с конденсатом с помощью изоляции при использовании фреоновых систем охлаждения http://people.overclockers.ru/clear66/record94


2.Водяное

Еще один водоблок из Titan TTC-CU11TB
http://people.overclockers.ru/clear66/record151

Водоблок. Теперь на процессор. Часть 2.
http://people.overclockers.ru/clear66/record142


Водоблок. Теперь на процессор. Часть 1.
http://people.overclockers.ru/clear66/record141


Еще один вариант изготовления водоблока из процессорного кулера.
http://people.overclockers.ru/clear66/record139

Вторая батарея в компьютере
http://people.overclockers.ru/clear66/record132


Водоблок на тепловых трубках из Igloo 7700 MC. Часть2.
http://people.overclockers.ru/clear66/record131

Водоблок на тепловых трубках из Igloo 7700 MC
http://people.overclockers.ru/clear66/record129

Бездонный ватерблок
http://www.overclockers.ru/lab/21134.shtml


Водяное охлаждение DVD-RW
http://www.overclockers.ru/lab/19067.shtml


Экспресс отбор водоблоков, из нескольких имеющихся
http://people.overclockers.ru/clear66/record97


Ворклог – бесшумный компьютер. Окончился статьей на overclockers.ru "Путь к тишине длинной в три года".
http://people.overclockers.ru/clear66/record74
http://people.overclockers.ru/clear66/record75
http://people.overclockers.ru/clear66/record76


Путь к тишине длиной в три года (корпус от Clear66)
http://www.overclockers.ru/lab/18204.shtml


Модернизация радиатора системы водяного охлаждения(автопечки)
http://www.overclockers.ru/lab/15918.shtml


Батарея отопления в компьютере, бред или...
http://www.overclockers.ru/lab/15783.shtml


Охлаждение винчестера. Воздух или вода?»
http://www.overclockers.ru/lab/15776.shtml


Два не всегда в два раза лучше
http://www.overclockers.ru/lab/15747.shtml


Сравнение эффективности помпы и циркуляционного насоса.
Сравнение тосола и дистиллированной воды в системе
водяного охлаждения. http://people.overclockers.ru/clear66/record15


3. Пассивные системы охлаждения и тепловые трубки.

24.2.2006. Бесшумный компьютер название – "Бестолковый"
Описание сего чуда - http://people.overclockers.ru/clear66/record127

Переделка кулера для винчестера в кулер для процессора своими руками
http://www.hardwareportal.ru/Handmade/Clear66.cooler/index.html


Переделка кулера для винчестера в кулер для процессора своими руками
Часть 2.
http://www.hardwareportal.ru/Handmade/Clear66.case/index.html


Про тепловые трубки из Залмановского кулера
http://people.overclockers.ru/clear66/record77
http://people.overclockers.ru/clear66/record78
http://people.overclockers.ru/clear66/record90


Еще раз о кустарном изготовлении тепловых трубок http://www.overclockers.ru/lab/17937.shtml


Тепловая трубка своими руками, дома, "на коленке". Часть вторая
http://www.overclockers.ru/lab/15901.shtml


Тепловая трубка. Дальнейшая модернизация.
Проект «Молчаливый»
http://people.overclockers.ru/clear66/record56


Трубка Ранка-Хильша
http://people.overclockers.ru/clear66/record48


Тепловая трубка на коленке. Оригинал.
http://people.overclockers.ru/clear66/record36

Тепловая трубка. Продолжение http://people.overclockers.ru/clear66/record43

Тепловая трубка. Дальнейшая модернизация.
Часть1 http://people.overclockers.ru/clear66/record44

Тепловая трубка. Дальнейшая модернизация
Часть2 http://people.overclockers.ru/clear66/record45

Тепловая трубка своими руками, дома на «коленке». Статья на Overclockers.ru
http://www.overclockers.ru/lab/15686.shtml


4. Блоки питания

Продолжение модернизации безвентиляторного блока питания.
http://people.overclockers.ru/clear66/record137

Безвентиляторный блок питания. Часть2.
http://people.overclockers.ru/clear66/record126


БП в масле
http://www.overclockers.ru/lab/18964.shtml

Завершение проекта "блок питания в масле"
http://people.overclockers.ru/clear66/record115


Мощный блок питания путем модернизации блоков меньшей мощности
http://www.overclockers.ru/lab/15898.shtml


Безвентиляторный блок питания
http://www.overclockers.ru/lab/15862.shtml


«Лампочка оверклокера»
http://www.overclockers.ru/lab/15867.shtml


Самодельные "волшебные провода" для оверклокинга
http://www.overclockers.ru/lab/15929.shtml


5. Другое
Системник, который дышит
http://www.overclockers.ru/lab/15834.shtml

Винчестер с шипами
http://overclockers.ru/lab/18082.shtml




Моддинг

Звуки пробуждающегося компьютера.
http://www.overclockers.ru/lab/18005.shtml

Дистанционное включение компьютера
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1091772622

Автомобильные приборы в компьютере? Почему бы нет.
http://people.overclockers.ru/clear66/record59

Самодельный датчик мощности блока питания компьютера
http://www.overclockers.ru/lab/15728.shtml

Тахометр – индикатор загрузки процессора http://people.overclockers.ru/clear66/record52


Проект «Черный обелиск.»
http://people.overclockers.ru/clear66/record15

Мышь в стиле Q
http://people.overclockers.ru/clear66/record42

Уменьшение шума китайской помпы
http://people.overclockers.ru/clear66/record18

Уменьшение шума винта
Термоконтроль из китайского мультиметра
О шлангах в системах водяного охлаждения
Расширительный бак из стеклоблока
Замок зажигания для компьютера
Фитинги вместо штуцеров в системах В.О http://people.overclockers.ru/clear66/record14

.Окно в винте
http://people.overclockers.ru/clear66/record28

Мод, винт для понта
http://people.overclockers.ru/clear66/record31

Еще один мод расширительного бака
http://people.overclockers.ru/clear66/record32

Несколько картинок
http://people.overclockers.ru/clear66/record30

Черный обелиск. Панель управления стилизованная под автомобильную [url] http://people.overclockers.ru/clear66/record57 [/url]

Лазерная подсветка в компе
http://people.overclockers.ru/clear66/record40

Шлейф CD-ROM в размер
http://people.overclockers.ru/clear66/record38

Эксперимент с подсветкой вентилятора
http://people.overclockers.ru/clear66/record41



Записи на персоналке

Странности разгона процессора 3000+ BW с фреоновым охлаждением
http://people.overclockers.ru/clear66/record122



Впечатления от памяти Corsair <TWINXP1024-3200C2> DDR DIMM 1Gb KIT 2*512Mb <PC-3200> Xpert
http://people.overclockers.ru/clear66/record120



Все рассказанное и показанное на этой ПС – плоды моего больного воображения,
самостоятельно изготовленные и опробованные
Оценитe материал

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
