-105

Вы попали на персональную страничку, раскрывающую сферу моих жизненных интересов - Modding, Cooling, Overclocking <img src="//st.overclockers.ru/legacy/v1/57891.jpg" border="1" vspace="3"> Вопросы на мыло udalov777@rambler.ru (кликните по картинке для увеличения) Для удобства ПС разбита на разделы: Записи (новости) - в этом разделе я буду размещать как статьи, так собственно и записи. Случается, накатит, ...

26 октября 2007, пятница 19:50

clear66 [ ] для раздела Блоги

Вы попали на персональную страничку, раскрывающую сферу моих жизненных интересов - Modding, Cooling, Overclocking

Вопросы на мыло udalov777@rambler.ru

(кликните по картинке для увеличения)

Для удобства ПС разбита на разделы:

Записи (новости) - в этом разделе я буду размещать как статьи, так собственно и записи. Случается, накатит, тянет пофилософствовать или побрюзжать. В этом случае запись. А так статья. Ну и конечно анонсы новых работ, предварительные варианты, рабочие фотографии, отчеты о продвижении работ.

Мои компьютеры- В этом разделе собраны фотографии со ссылками на изготовленные мной компьютерные корпуса с самодельными системами охлаждения
/blog/clear66

Содержание странички – в этом разделе находится перечень ссылок на мои работы

(кликните по картинке для увеличения)

Записи

-105,4

Для начала надо извиниться за долгое отсутствие. Сори. Пришлось сделать дома очередной этап ремонта. Теперь можно не замазывать на картинках стены и пол. Уже не стыдно.

Несколько часов назад запустил я все-таки свой каскад. С момента начала его изготовления прошло чуть больше года. Оказалось, самое долгое в этой интереснейшей работе, это ожидание, когда тебе что-то пришлют. CPEV я начал приобретать в ноябре прошлого года, а получил, пару недель назад. Этилен я начал искать примерно в то же время, а смог достать только в июле. И так со многими вещами. Но хватит о грустном.

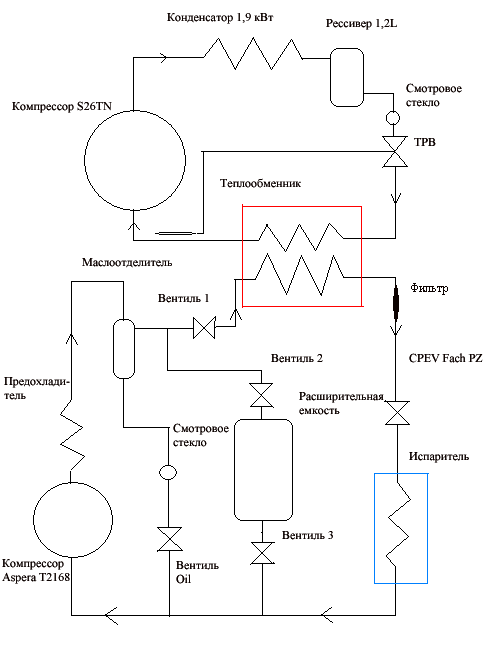

Каскад собран по схеме

Схема каскада.

Сегодня с утра удрал с работы и занялся каскадом. Вакуумировать решил через расширительную емкость. И не через шланг, а через короткую медную трубку присоединенную на развальцовке к компрессору, которым я вакуумирую. Теоретически вакуум должен получиться поглубже.

Баллон с этиленом присоединил уже к шредеру на всасывание, через самодельный переходник. Без манометрической станции. Лишнее. Манометры встроены. По ним можно все прекрасно отследить.

Баллон, в котором находится этилен - кислородный. Я его перекрасил в серый цвет. Это когда на завод ездил, посоветовали. Баллон я сначала завакуумировал. И парни, которые заправляли его этиленом, несколько раз закачивали его полный и стравливали. У них этого этилена… Так что этилен очень чистый. Жаль мало 12-ти литровый баллон под давлением 16атм. По другому нельзя. У них выход только 16атм.

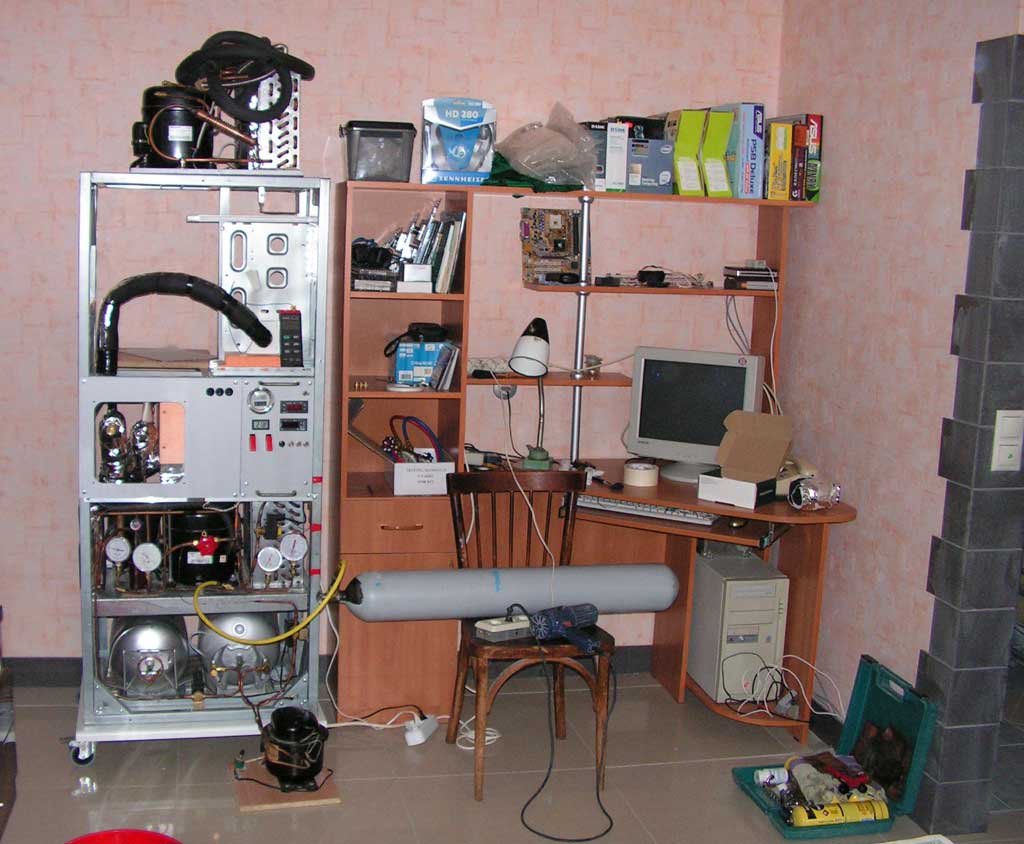

А, черт, отвлекся. Все в статье будет. Все приключения. Вот картинка. Место для драки.

Фото2

(кликните по картинке для увеличения)

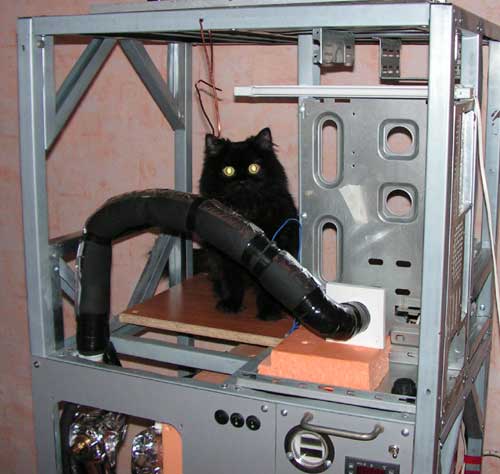

Пока вакуумировал нижнюю ступень, феном грел картер компрессора и фильтр-осушитель. Что бы влаги поменьше осталось. Гонял компрессор около 2-х часов. В этом деле живое участие принимал один нахальный зверь.

Фото3

Ничего не боится. А после этого говорят, что каскады громко работают. После вакуумирования, запустил верхнюю ступень. Она вышла в режим. Охладила теплообменник до -42… -44. И я приступил к заправке нижней. Потихоньку, порциями пускал этилен. Прошло, как мне казалось много времени. А результатов никаких. Я уже было начал слегка нервничать. Захотелось чего нибудь сломать. И желательно об кого нибудь.

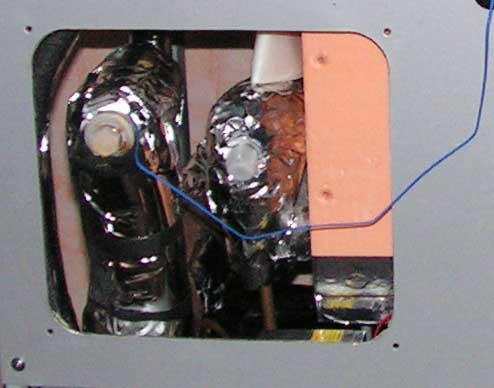

Но вот на выходе из ТО температура упала до -42. CPEV стал захолаживаться.

Фото4

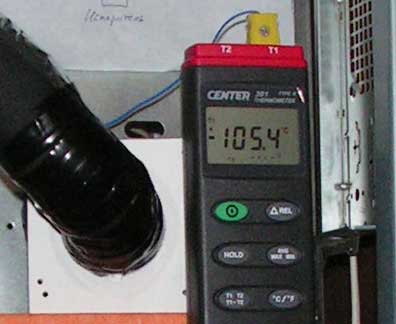

Потихоньку стала падать и температура испарителя. Сначала медленно, потом быстрее. И вот результат

Фото5

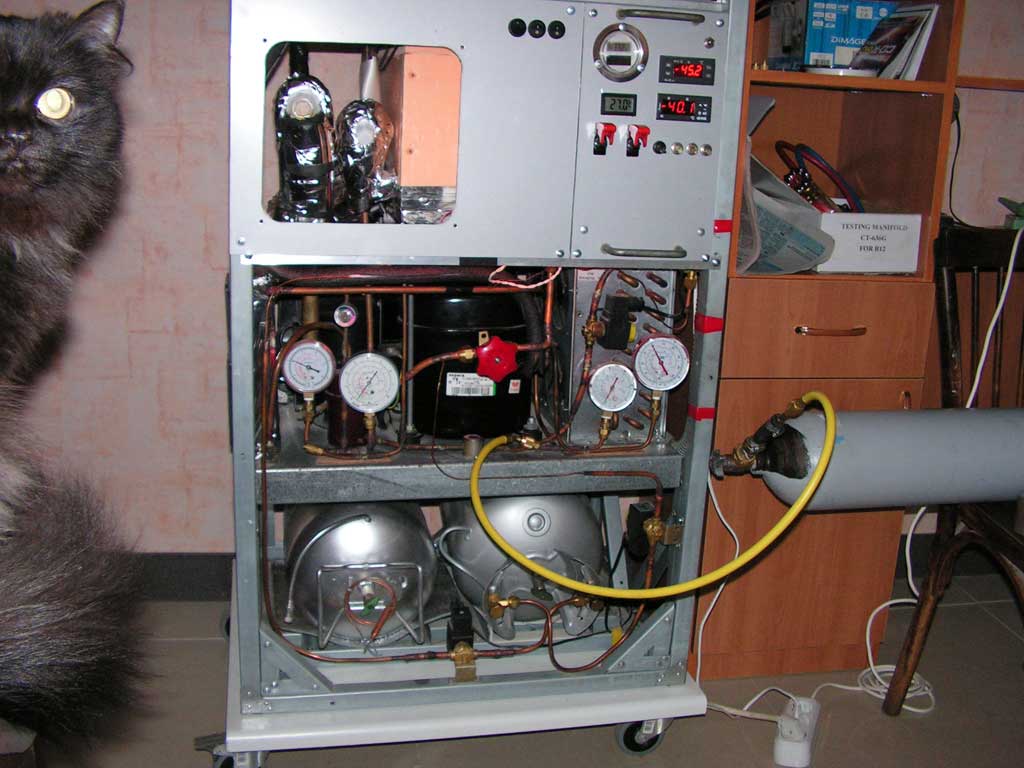

А вот с расстояния

Фото6

На панели. Слева два термометра, один над другим – температура нагнетающих трубок компрессоров нижней и верхней ступеней. Справа два контроллера. Верхний температура 22-го фреона в ТО. Ниже температура этилена на выходе из ТО. Тумблеры с красными крышками(типа милитари) – включение компрессоров. Дальше тумблеры которые включают соленоиды. Первый – слив масла. Второй «вентиль 1», по схеме, дальше вентиль 2 и 3. Это для управления расширительной емкостью.

Ну и каскад в рост.

Фото7

(кликните по картинке для увеличения)

А это опять главный контроллёр.

Фото8

(кликните по картинке для увеличения)

Теперь о главном. Этого всего ни почем бы не было, если не помощь нескольких замечательных людей.

Огромное спасибо Boud, за помощь в теории, практике, за терпение и за все.

Jek666, если бы не ты, не было бы этих градусов. Еще раз огромное спасибо.

Огромное спасибо Александру, за помощь в добыче этилена.

И естественно СПАСИБО /. Если бы когда-то давно я не попал на этот сайт…

Все, пойду к зеркалу. Щеки раздувать. И делать значительное лицо. Теперь я типа в клубе -100.

Содержание странички.

В этом разделе помещены ссылки на мои статьи как на ПС, так и на других сайтах.

Охлаждение

1. Фреоновое

Тихий чиллер
/blog/clear66
/blog/clear66
/blog/clear66

Ручная регулировка подачи фреона в Direct Die системах
/lab/show/24941/Ruchnaya_regulirovka_podachi_freona_v_Direct_Die_sistemah

Разгон Sapphire X800GTO2 256M GDDR3 PCI-E
/blog/clear66

Разгон Sapphire X800GTO 256M GDDR3 PCI-E Ultimate
/blog/clear66

20.06.2005.Ворклог "Ворчун". Корпус с двумя фреонками. Окончился статьей на overclockers.ru – Чайник, часть вторая.
Со страницы - /blog/clear66
По страницу - /blog/clear66

История изготовления фреоновой системы чайником, рассказанная им самим. Часть вторая
/lab/show/20875/Istoriya_izgotovleniya_freonovoj_sistemy_chajnikom_rasskazannaya_im_samim._Chast_vtoraya

Третья часть чайника /blog/clear66

История изготовления фреоновой системы чайником, рассказанная им самим
/lab/show/18466/Istoriya_izgotovleniya_freonovoj_sistemy_chajnikom_rasskazannaya_im_samim

Фреоновое охлаждение в корпусе Gigabyte 3D Aurora [url] /lab/show/20539/Freonovoe_ohlazhdenie_v_korpuse_Gigabyte_3D_Aurora[/url]

Многоразовый МАРР баллон /blog/clear66

Первый фреоновый проект.
Со страницы - /blog/clear66
По страницу - /blog/clear66

Продолжение первого фреонового. Герметичный корпус-холодильник(недоделан)
/blog/clear66
/blog/clear66

Завершениение первого фреонового
/blog/clear66
/blog/clear66

11.04.2005 знаменательная дата – первый пуск фреонки
/blog/clear66
/blog/clear66

Перевод статьи с http://www.vr-zone.com. Борьба с конденсатом с помощью изоляции при использовании фреоновых систем охлаждения /blog/clear66

2.Водяное

Еще один водоблок из Titan TTC-CU11TB
/blog/clear66

Водоблок. Теперь на процессор. Часть 2.
/blog/clear66

Водоблок. Теперь на процессор. Часть 1.
/blog/clear66

Еще один вариант изготовления водоблока из процессорного кулера.
/blog/clear66

Вторая батарея в компьютере
/blog/clear66

Водоблок на тепловых трубках из Igloo 7700 MC. Часть2.
/blog/clear66

Водоблок на тепловых трубках из Igloo 7700 MC
/blog/clear66

Бездонный ватерблок
/lab/show/21134/Bezdonnyj_vaterblok

Водяное охлаждение DVD-RW
/lab/show/19067/Vodyanoe_ohlazhdenie_DVD-RW

Экспресс отбор водоблоков, из нескольких имеющихся
/blog/clear66

Ворклог – бесшумный компьютер. Окончился статьей на overclockers.ru "Путь к тишине длинной в три года".
/blog/clear66
/blog/clear66
/blog/clear66

Путь к тишине длиной в три года (корпус от Clear66)
/lab/show/18204/Put_k_tishine_dlinoj_v_tri_goda_korpus_ot_Clear66

Модернизация радиатора системы водяного охлаждения(автопечки)
/lab/show/15918/Modernizaciya_radiatora_sistemy_vodyanogo_ohlazhdeniya_avtopechki

Батарея отопления в компьютере, бред или...
/lab/show/15783/Batareya_otopleniya_v_kompjutere_bred_ili...

Охлаждение винчестера. Воздух или вода?»
/lab/show/15776/Ohlazhdenie_vinchestera._Vozduh_ili_voda

Два не всегда в два раза лучше
/lab/show/15747/Dva_ne_vsegda_v_dva_raza_luchshe

Сравнение эффективности помпы и циркуляционного насоса.
Сравнение тосола и дистиллированной воды в системе
водяного охлаждения. /blog/clear66

3. Пассивные системы охлаждения и тепловые трубки.

24.2.2006. Бесшумный компьютер название – "Бестолковый"
Описание сего чуда - /blog/clear66

Переделка кулера для винчестера в кулер для процессора своими руками
http://www.hardwareportal.ru/Handmade/Clear66.cooler/index.html

Переделка кулера для винчестера в кулер для процессора своими руками
Часть 2.
http://www.hardwareportal.ru/Handmade/Clear66.case/index.html

Про тепловые трубки из Залмановского кулера
/blog/clear66
/blog/clear66
/blog/clear66

Еще раз о кустарном изготовлении тепловых трубок /lab/show/17937/Esche_raz_o_kustarnom_izgotovlenii_teplovyh_trubok

Тепловая трубка своими руками, дома, "на коленке". Часть вторая
/lab/show/15901/teplovaya-trubka-svoimi-rukami-doma-na-kolenke-chast-vtoraya

Тепловая трубка. Дальнейшая модернизация.
Проект «Молчаливый»
/blog/clear66

Трубка Ранка-Хильша
/blog/clear66

Тепловая трубка на коленке. Оригинал.
/blog/clear66

Тепловая трубка. Продолжение /blog/clear66

Тепловая трубка. Дальнейшая модернизация.
Часть1 /blog/clear66

Тепловая трубка. Дальнейшая модернизация
Часть2 /blog/clear66

Тепловая трубка своими руками, дома на «коленке». Статья на Overclockers.ru
/lab/show/15686/teplovaya-trubka-svoimi-rukami-doma-na-kolenke

4. Блоки питания

Продолжение модернизации безвентиляторного блока питания.
/blog/clear66

Безвентиляторный блок питания. Часть2.
/blog/clear66

БП в масле
/lab/show/18964/BP_v_masle

Завершение проекта "блок питания в масле"
/blog/clear66

Мощный блок питания путем модернизации блоков меньшей мощности
/lab/show/15898/moschnyj-blok-pitaniya-putem-modernizacii-blokov-menshej-moschnosti

Безвентиляторный блок питания
/lab/show/15862/Bezventilyatornyj_blok_pitaniya

«Лампочка оверклокера»
/lab/show/15867/Lampochka_overklokera

Самодельные "волшебные провода" для оверклокинга
/lab/show/15929/samodelnye-volshebnye-provoda-dlya-overklokinga

5. Другое
Системник, который дышит
/lab/show/15834/sistemnik-kotoryj-dyshit

Винчестер с шипами
http://overclockers.ru/lab/18082.shtml

Моддинг

Звуки пробуждающегося компьютера.
/lab/show/18005/Zvuki_probuzhdajuschegosya_kompjutera

Дистанционное включение компьютера
//news/newsitem.shtml?category=2&id=1091772622

Автомобильные приборы в компьютере? Почему бы нет.
/blog/clear66

Самодельный датчик мощности блока питания компьютера
/lab/show/15728/Samodelnyj_datchik_moschnosti_bloka_pitaniya_kompjutera

Тахометр – индикатор загрузки процессора /blog/clear66

Проект «Черный обелиск.»
/blog/clear66

Мышь в стиле Q
/blog/clear66

Уменьшение шума китайской помпы
/blog/clear66

Уменьшение шума винта
Термоконтроль из китайского мультиметра
О шлангах в системах водяного охлаждения
Расширительный бак из стеклоблока
Замок зажигания для компьютера
Фитинги вместо штуцеров в системах В.О /blog/clear66

.Окно в винте
/blog/clear66

Мод, винт для понта
/blog/clear66

Еще один мод расширительного бака
/blog/clear66

Несколько картинок
/blog/clear66

Черный обелиск. Панель управления стилизованная под автомобильную [url] /blog/clear66 [/url]

Лазерная подсветка в компе
/blog/clear66

Шлейф CD-ROM в размер
/blog/clear66

Эксперимент с подсветкой вентилятора
/blog/clear66

Записи на персоналке

Странности разгона процессора 3000+ BW с фреоновым охлаждением
/blog/clear66

Впечатления от памяти Corsair <TWINXP1024-3200C2> DDR DIMM 1Gb KIT 2*512Mb <PC-3200> Xpert
/blog/clear66

Все рассказанное и показанное на этой ПС – плоды моего больного воображения,
самостоятельно изготовленные и опробованные
