Тестовый стенд

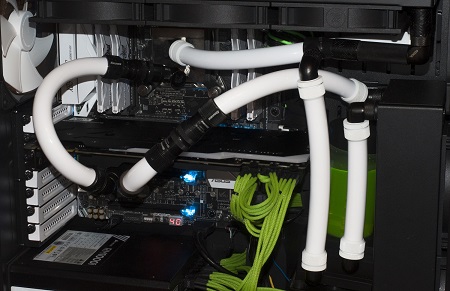

Тестовая конфигурация №1
- Процессор: AMD Ryzen R7 1800X 3600 МГц с разгоном до 3900 МГц при напряжении 1.285 В;
- Система охлаждения: EK-XLC Predator 240 Ryzen Edition;
- Термоинтерфейс: Arctic Cooling MX-4;
- Материнская плата: ASUS Crosshair VI Hero (BIOS 9920);
- Оперативная память: 4х8 Гб KFA2 HOF Hall Of Fame 3466 МГц (HOF4CXLBS4000M19SF162K, 14-15-13-26 CR1);
- Видеокарта: MSI GeForce GTX 1080 Ti Lightning Z / NVidia GTX 1080 Ti 11 Гбайт GDDR5X;
- Блок питания: Aerocool 750W HIGGS-750W мощностью 750 Ватт;
- Системный накопитель: SSD Plextor M7V 128 ГБайт;
- Корпус: Thermaltake View 31 TG;
Программное обеспечение:
- Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
- Драйвер видеокарты: Nvidia GeForce Game Ready Driver WHQL 384.94.
Тестовая конфигурация №2
- Процессор: Intel Core i7-5960X Extreme Edition «Haswell-E» 3000 МГц с разгоном до 4600 МГц при напряжении 1.28 В;
- Система охлаждения: самосборная СЖО;
- Термоинтерфейс: Arctic Cooling MX-4;
- Материнская плата: ASUS X99-A II (BIOS 1701);
- Оперативная память: 4х8 Гб KFA2 HOF Hall Of Fame 3200 МГц (HOF4CXLBS4000M19SF162K, 14-14-14-28 CR1);
- Видеокарта: MSI GeForce GTX 1080 Ti Lightning Z / NVidia GTX 1080 Ti 11 Гбайт GDDR5X;
- Блок питания: Corsair RM1000i мощностью 1000 Ватт;
- Системный накопитель: SSD Samsung 850 EVO 250 Гбайт;
- Корпус: Fractal Design Define S Window Black;
реклама
Программное обеспечение:
- Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
- Драйвер видеокарты: Nvidia GeForce Game Ready Driver WHQL 384.94.
Методика тестирования
Тестирование проводилось в несколько этапов:
- Тестирование видеокарты со штатной системой охлаждения в пакете приложений Futuremark 3DMark с заводским и стабильным дополнительным разгоном;
- Установка универсального водоблока для охлаждения GPU видеокарты и разгон;
- Определение игровой производительности.
Для измерений температурных характеристик видеокарты использовались инфракрасный термометр (пирометр) Benetech GM320 и мультиметр Мастер M-890G+.
Тестирование видеокарты с воздушным охлаждением
Для тестирования видеокарты с заводским и стабильным игровым разгоном использовались приложения из пакета Futuremark 3DMark. Комнатная температура была 25°C, корпус открытый, дополнительный обдув видеокарты отсутствовал. Переключатель BIOS был установлен на стандартное положение.
Начальный этап тестирования проводился на стенде с процессором AMD Ryzen R7 1800X. В тесте устойчивости Time Spy видеокарта на заводских настройках показала следующие результаты:
реклама
Частота ядра видеокарты достигала частоты 1987 МГц, при этом максимальное потребление видеокарты не превысило 279 Вт (93%). Температура графического процессора при вращении вентиляторов всего на 1300 оборотах в минуту не превысила 65°C.

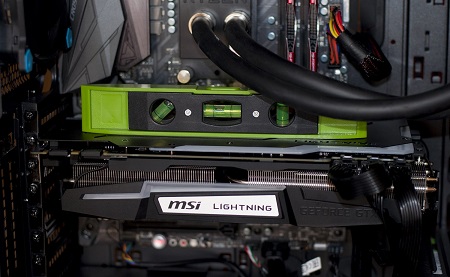

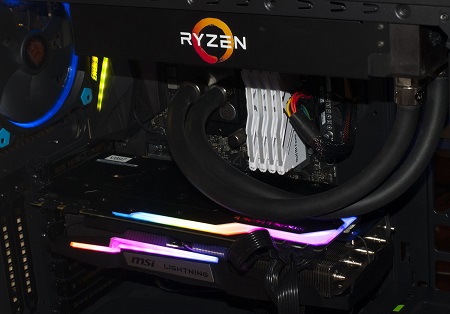

Данный результат является лучшим для видеокарт серии GeForce GTX 1080 Ti с воздушной системой охлаждения. Немудрено, 32 см длины и масса 1.7 кг должны себя оправдывать. Стоит отметить, что даже с таким огромным весом карта практически не провисает в корпусе:
Но дополнительная фиксация (подпорка), тем не менее, не помешает.
Было интересно провести исследование потенциала системы охлаждения. Для этого вентиляторы видеокарты были раскручены до максимального значения:

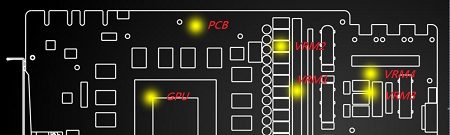

В данном режиме максимальная температура графического процессора не превысила и 51°C. Как можете видеть на скриншоте, программа MSI Afterburner так же определяет все термодатчики, установленные на видеокарте. Подробное описание их расположения представлено на следующей картинке:

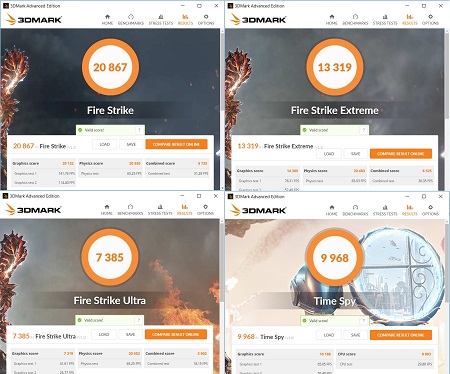

На данных настройках в тестовых приложениях пакета 3DMark были получены следующие результаты:
Обойти стороной разгон на такой видеокарте весьма странно. С помощью MSI Afterburner частота графического процессора была увеличена до 2076 МГц, частота видеопамяти до 1553 МГц (12424 МГц эффективная), рабочее напряжение не изменялось.

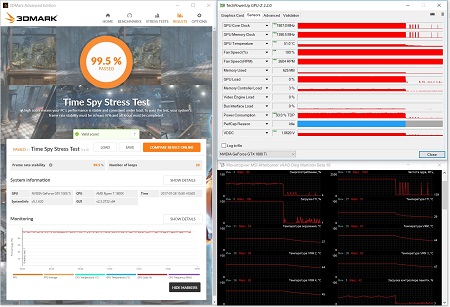

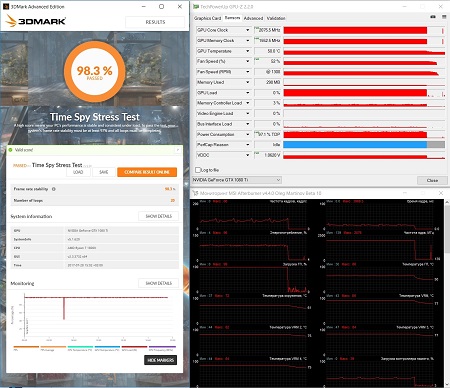

В тесте устойчивости Time Spy были получены следующие результаты:
Максимальные обороты вентиляторов практически не изменились (алгоритм управления не менялся), температура графического процессора выросла всего на 1°C, достигнув отметки 66°C.
реклама
Как видно по мониторингу MSI Afterburner, максимальная температура на установленных датчиках достигла 86°C. Учитывая, что запас системы охлаждения по акустическому комфорту еще достаточен, то температурный режим видеокарты можно значительно улучшить.

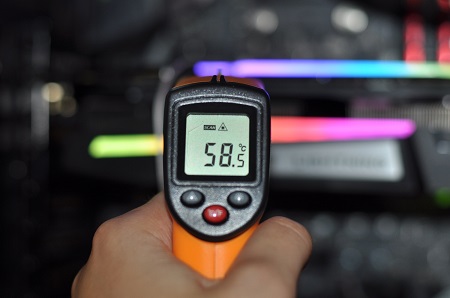

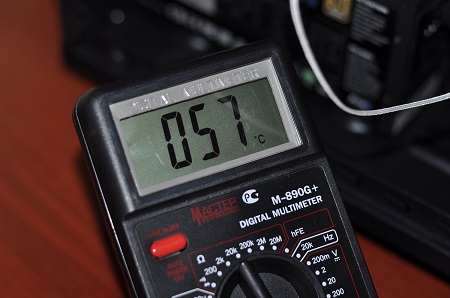

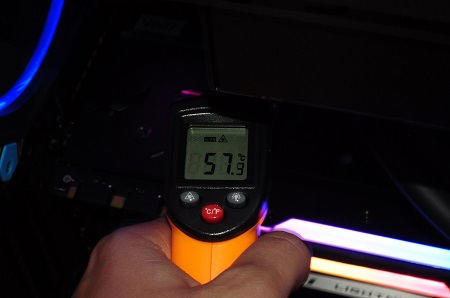

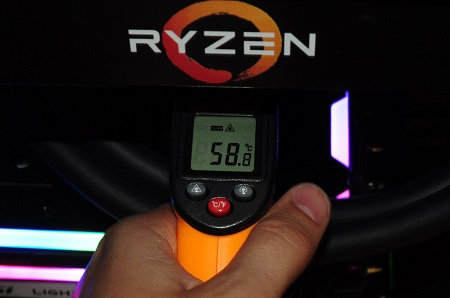

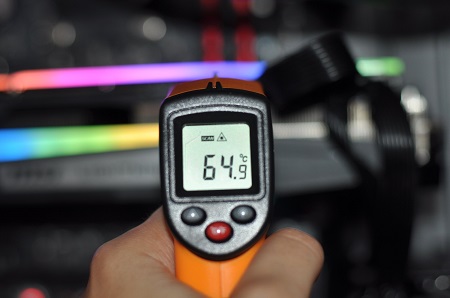

Исследование с помощью пирометра и мультиметра подтвердило, что никаких высоких температур даже без дополнительного обдува на видеокарте нет.
Так же видно, что тепловая трубка на задней пластине отлично справляется с предназначением – во время тестирования бэкплейт нагревался практически до 60°C, наибольшие температуры были в районе графического процессора.

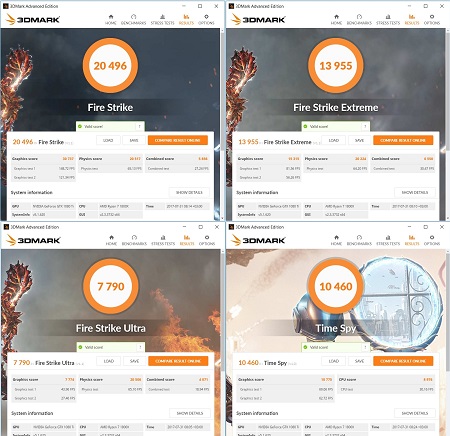

В данном режиме показатели в 3DMark изменились следующим образом:
Но, как мы знаем, видеокарта MSI GeForce GTX 1080 Ti Lightning Z создана не для того, чтобы ее ограничивали температуры и лимиты потребления. Следующий этап – тестирование видеокарты с установленным водоблоком.
