Возможности BIOS

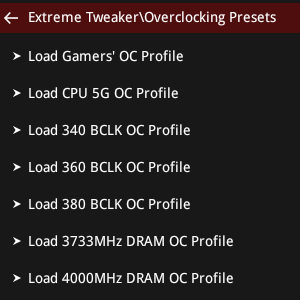

Overclocking Presets – готовые профили для разгона.

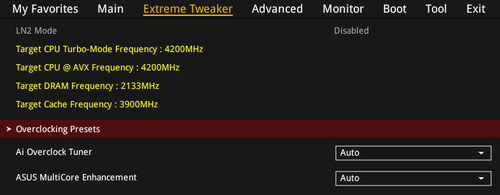

Ai Overclock Tuner – основная установка типа разгона: Auto (номинальные настройки без разгона), Manual (ручной режим) и XMP (разгон только памяти с использованием профиля XMP). В двух последних режимах можно менять все настройки в BIOS. В автоматическом системная пплата сама подбирает нужные настройки ближе к оптимальным.
реклама
XMP – выбор одного из профилей XMP, в случае если есть более одного, вам предложат несколько вариантов.
BCLK Frequency – частота шины BCLK, используется только с процессорами серии «К».
ASUS Multicore Enhancement – включение или отключение автоматического увеличения множителей процессора. В автоматическом режиме плата старается повысить множители процессорных ядер до максимальных. В выключенном режиме – должны загружаться рекомендованные параметры согласно спецификациям Intel.
AVX Instruction Core Ratio Negative Offset – установка отрицательных множителей для AVX инструкций. Такие задачи сильно нагружают ядра, поэтому иногда целесообразно для иных операций оставить высокую частоту процессора, но для AVX задач процессор будет работать с меньшей частотой, теряя производительность. При этом не будут появляться ошибки и сохранится разгон. От 0 до -31.
CPU Core Ratio – тип управления множителями процессорных ядер (все синхронизированы или задать поядерно).
BCLK Frequency: Dram Frequency Ratio – выбор множителя для памяти (1:1 или 1:1.33).
Dram Odd Ratio Mode – добавление частот работы памяти.
- При выборе BCLK Frequency: Dram Frequency Ratio 1:1 доступны следующие частоты: 800-3200 МГц с шагом 100 МГц.
- При выборе BCLK Frequency: Dram Frequency Ratio 1:1.33 доступны следующие частоты: 800-4266 МГц с шагом 133 МГц.
- При выборе BCLK Frequency: Dram Frequency Ratio – Auto и Dram Odd Ratio Mode – Auto будет доступен весь спектр частот памяти от 800 до 4266 МГц с шагами 100 МГц и 133 МГц.
Extreme Tweaking – опция для улучшения результативности в некоторых бенчмарках.
реклама
TPU – функция автоматического разгона силами материнской платы. Задействуются заложенные в BIOS настройки памяти, частоты процессора, активация его лимитов и прочего. Разгон обычно происходит до максимального Turbo множителя, а не до частот свыше 5 ГГц. Есть два готовых сценария – с хорошей воздушной системой охлаждения и СВО.
EPU Power saving mode – включает ASUS EPU для уменьшения энергопотребления. При этом включаются все функции энергосбережения и на процессоре, и на материнской плате.
CPU SVID Support – включение или выключение возможности общаться процессору с системой памяти и управлять ей. При разгоне лучше отключить.

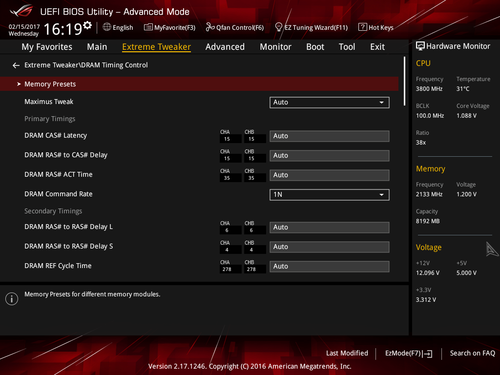

Dram Timing Control – настройка таймингов памяти.

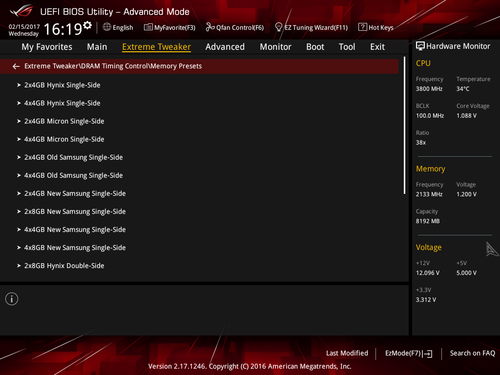

В меню Dram Timing Control есть подменю с готовыми настройками для разной памяти.
External Digi+ Power Control – расширенные настройки регуляторов напряжений процессора, памяти, PCH и прочего.

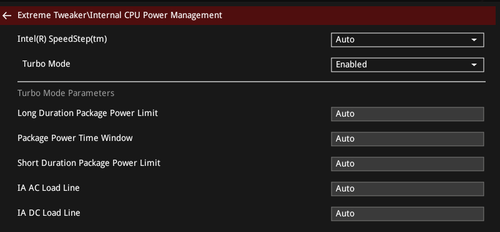

Internal CPU Power Management – управление функциями энергосбережения процессора и лимитами энергопотребления.

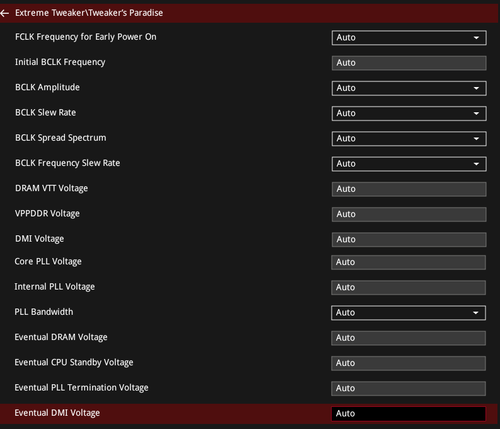

Tweaker’s Paradise – вспомогательные настройки для разгона.
CPU Core/Cache Current Limit Max – лимит энергопотребления процессорных ядер и кэш-памяти.
реклама
Min CPU Cache Ratio – минимальный множитель работы кэш-памяти.
Max CPU Cache Ratio – максимальный множитель работы кэш-памяти.
BCLK Aware Adaptive Voltage – вспомогательная настройка, помогающая повысить стабильность при разгоне по шине BCLK.
CPU Core/Cache Voltage – настройка типа задания напряжения для процессора: автоматический, ручной и добавочный режим. В последнем плата самостоятельно выставляет базовое напряжение, а вы либо добавляете относительно его, либо уменьшаете.
Параметр |
|
Manual |
|
Manual с LN Mode |
|
Offset Mode + |
|
Offset Mode - |
|
CPU overclocking temperature control – подменю с тонкими настройками работы процессора по температурным показателям.
Dram Voltage – напряжение памяти от 1.0 В до 2.0 В с шагом 0.005 В. В режиме LN Mode – до 2.4 В с шагом 0.005 В.
CPU VCCIO Voltage – напряжение VCCIO от 0.9 В до 1.8 В с шагом 0.0125 В. Это напряжение должно быть на 0.2 В выше VDDQ напряжения.
CPU System Agent Voltage – напряжение кольцевой шины и контроллера кольцевой шины, от 0.7 В до 1.8 В с шагом 0.0125 В.
PLL Termination Voltage – от 0.36 В до 2.27 В с шагом 0.01 В.
PCH Core Voltage – напряжение южного моста (PCH), от 0.9 В до 1.8 В с шагом 0.01 В.
CPU Standby Voltage – вспомогательное напряжение процессора, важно для разгона Kaby Lake и Skylake. От 0.8 В до 1.8 В с шагом 0.01 В. В режиме LN Mode – до 2.1 В с шагом 0.01 В.

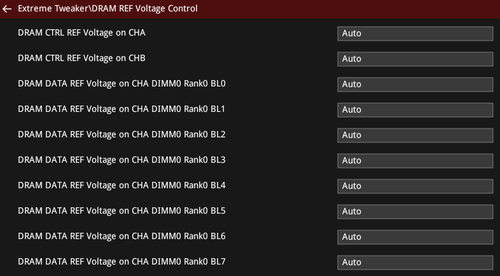

Dram REF Voltage Control – вспомогательные напряжения для памяти.
