Система мониторинга

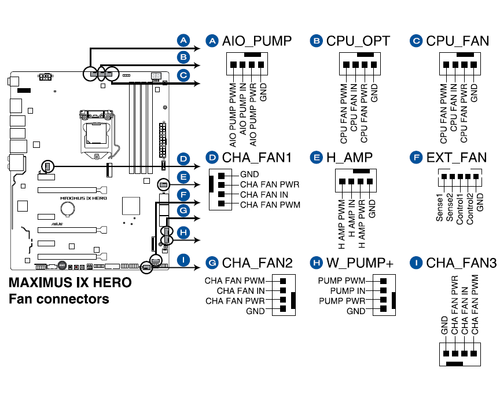

На материнскую плату установлено восемь коннекторов 4 pin для вентиляторов (один повышенной мощности для помп СВО). Помимо них, ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, рассчитанной на три модели. В сумме ASUS ROG Maximus IX Hero обладает потенциальным расширением до одиннадцати разъемов.
Возможности – это хорошо, но не менее важно удобство настройки и для этого у ASUS есть двойное решение. Первый вариант – простой, в настройках BIOS вы либо сами, либо в автоматическом режиме подстраиваете работу вентиляторов. Давайте его и рассмотрим.
Меню настройки вентиляторов:
реклама
Эта таблица поможет вам понять, где расположены настройки в меню BIOS.

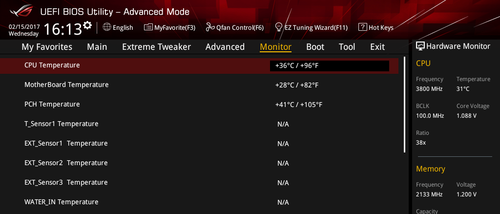

На заглавной вкладке вы увидите основные параметры системы: температура процессора, внешних датчиков, обороты вентилятора процессора, пять корпусных вентиляторов и так далее. Внизу сосредоточены напряжения процессора, 3.3 В, 5 В, 12 В. Далее идут вкладки из основного меню.

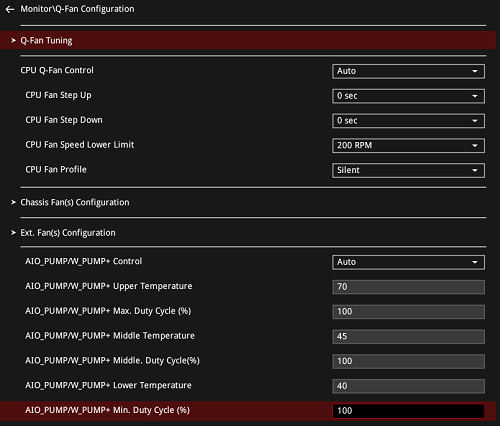

В Q-Fan Configuration вкладок больше, а для автоматической настройки можно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
CPU Q-Fan Control
Настраивается по нескольким параметрам:
реклама
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- CPU Step Up – задержка в секундах перед тем, как будут повышаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Step Down – задержка в секундах перед тем, как будут понижаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.
Ручной профиль дает доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.
Исходя из рекомендаций, данных в инструкции, максимальный ток для процессорного вентилятора не должен превышать 1 А.

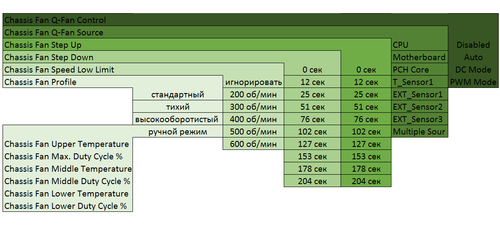

Chassis Fan 1, Chassis Fan 2, Chassis Fan 3
Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Временной интервал увеличения или уменьшения оборотов увеличился до 204 секунд, в том числе вырос и шаг ступени.
HAMP
Для разъема HAMP есть некоторые ограничение. Данное подключение может быть использовано для потребителей выше 1 А, но при условии задействования соединения 4 pin.
Если вы подключаете устройство по трехжильному кабелю и потребление будет больше 1 А, следует отключить функции Q-Fan. В остальном настройки полностью копируют параметры Chassis Fan 1, Chassis Fan 2, Chassis Fan 3.

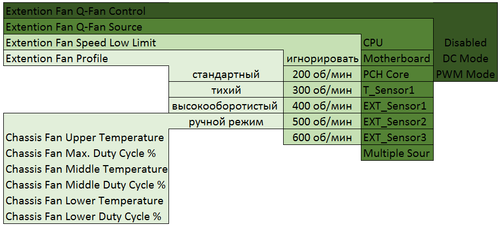

Ext. Fan(s) Configuration
Настройка вентиляторов Extension Fan 1, Extension Fan 2 и Extension Fan 3 несколько отличается. Убрана возможность выставить временные интервалы изменения оборотов.

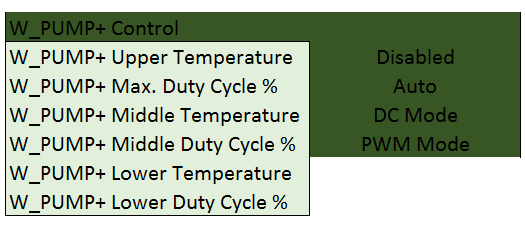

W_PUMP+ Control
Настройка работы разъема для помпы СВО. К сожалению, привязать управление к чему-то иному кроме температуры процессора невозможно. Поэтому помпа все время будет брать для анализа его температуру. Зато можно выставить три контрольные точки. Разъем выдает до 3 А.
- W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
реклама
AIO_PUMP выдает до 1 А.
