Обзор и тестирование материнской платы ASUS ROG Maximus IX Hero (страница 2)

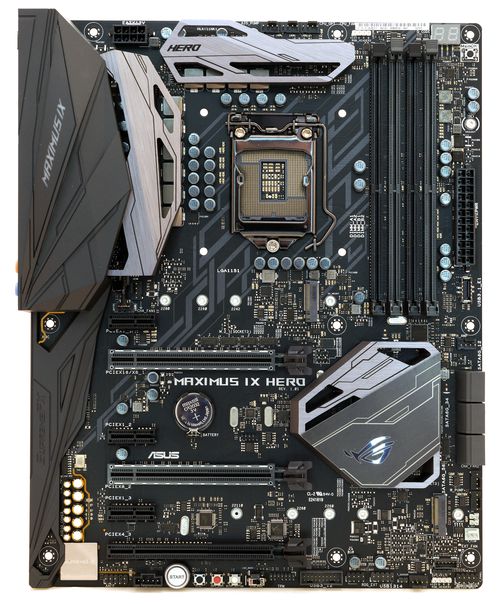

О дизайне PCB

Для ASUS модель Hero является визитной карточкой с привлекательными характеристиками, поэтому компания постаралась наделить ее действительно необходимой функциональностью, но в то же время не залезть на территорию ASUS ROG Maximus IX Formula. Из-за этого новинка лишилась 2 x 2 802.11ac Wi-Fi и адаптера Bluetooth v4.1.

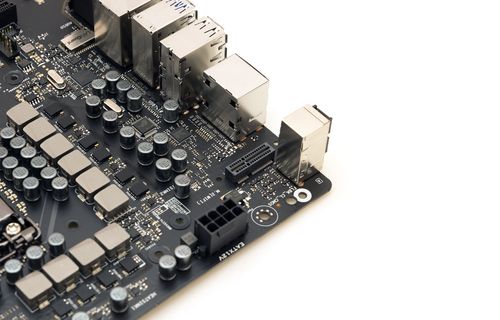

Потенциальное удешевление на самом деле попытка убрать дополнительные адаптеры, влияющие на стоимость. Для нас, простых пользователей, ASUS оставила запасной выход – доступный разъем PCI-e под адаптер Wi-Fi. Скрыт он в недрах материнской платы и добраться до него не так-то легко. Но как только вы его обнаружите, то установить в него любой понравившийся Wi-Fi модуль очень просто.

Удивляет лишь то, что нет вменяемой системы крепления, да и сверху ничем не прижать. Два отверстия по бокам подразумевают наличие в комплекте адаптера-крепления, но, увы, я его не нашел. Зато попытка прицепить адаптер с другой платы ASUS вышла удачной – действительно, они универсальные.

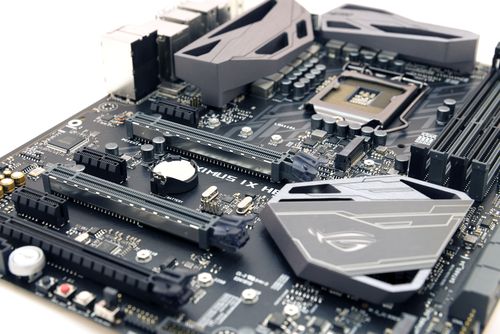

Пара основных слотов PCI-e получила железное усиление по периметру. К сожалению, светодиодной индикации нет.

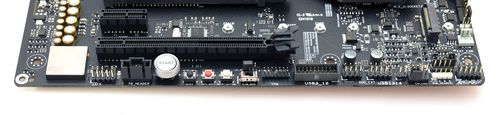

На привычном месте расположены кнопки включения, перезагрузки, безопасного включения и повторного запуска.

Safe Boot – принудительный переход в BIOS с безопасными настройками. Retry – позволяет системе попытаться пройти POST (без сброса ваших настроек в BIOS) при отсутствии адекватного отклика от кнопки Reset.

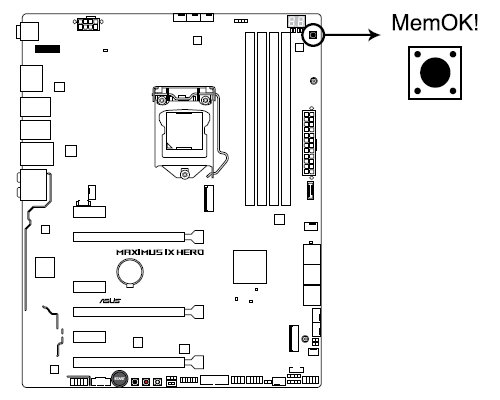

Кнопка MemOK! задействуется в случае невозможности силами материнской платы стартовать с модулями памяти, либо когда настройки таймингов не подходят для успешного прохождения POST. Увидели, что плата стопорится на Dram Led – зажмите MemOK! до того момента, пока она не найдет стабильные настройки для памяти.

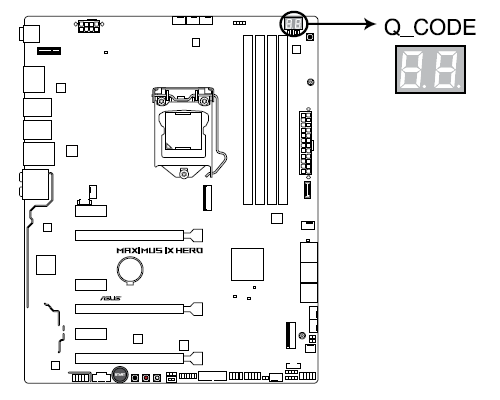

В правом верхнем углу есть POST-индикатор со стандартными значениями прохождения POST. Его отличие от остальных производителей заключается в двойном режиме пользования – после POST он переключается на температуру процессора.

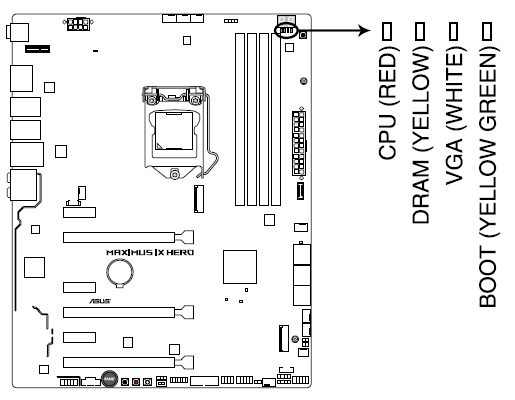

Быстро оценить проблему при старте помогут светодиодные индикаторы процессора, памяти и видеокарты. Желто-зеленый светодиод загорается в последнюю очередь, когда материнская плата переходит в режим загрузки системы.

Звуковой кодек представлен моделью Realtek 1220. Кодек ALC S1220 работает совместно с ESS ES9023 DAC, японскими конденсаторами Nichicon Premium и раздельным экранированием правого и левого каналов.

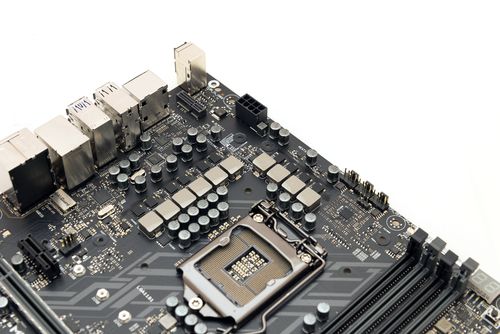

Система питания разбита на два участка с раздельными радиаторами. Она управляется фирменным, точнее перемаркированным ШИМ-контроллером. Напряжение подается по единственному коннектору 8 pin.

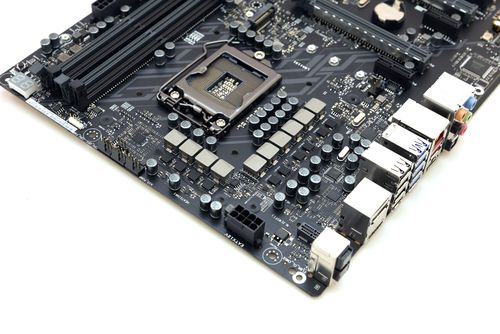

В общей сложности на плате разведено десять Dr.MOS фаз. Ни около процессорного разъема, ни рядом с радиаторами температурных датчиков нет, что после серии The Ultimate Force кажется необычным.
