Обзор и тестирование материнской платы ASUS ROG Maximus IX Hero (страница 4)

Система охлаждения

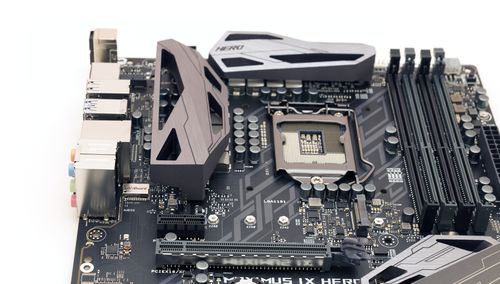

У системы охлаждения ASUS ROG Maximus IX Hero нет тепловых трубок и развитого оперения радиаторов, но она может похвастать крупными блоками из алюминия.

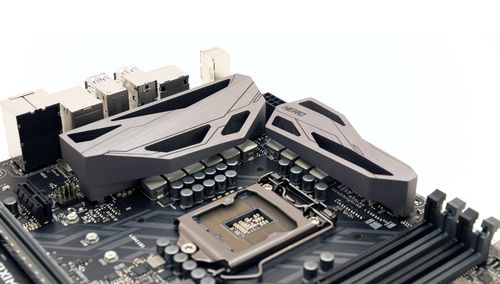

Даже внутри нет пустоты. Радиаторы охлаждают систему питания группами по шесть и четыре фазы. Благодаря этому нагрузка распределена равномерно.

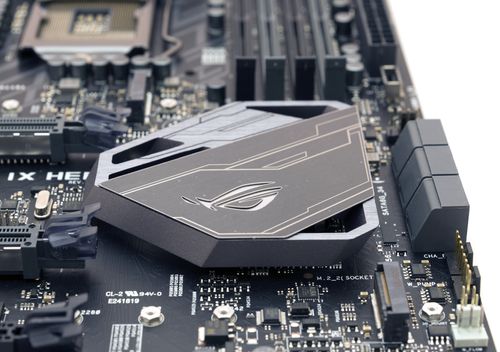

Разработчики ASUS устанавливают на PCH огромный по современным меркам радиатор.

С обратной стороны открывается хитрость в виде выреза по площади не менее 40% заготовки. Вместо термопасты используется термопрокладка.

Светодиоды стоят на самой печатной плате и просвечивают пластик, таким способом не нужно протягивать провода к ним, как если бы они стояли в радиаторе, и заодно избавились от дополнительного разъема.

Тестовый стенд

Тестовая конфигурация:

• Материнская плата: ASUS ROG Maximus IX Hero (Intel Z270, LGA 1151);
• Процессоры:
• Intel Core i5-7600K;
• Память: DDR4 G.Skill Ripjaws V 2 x 4 Гбайт;
• Основной накопитель: SSD Corsair Neutron GTX 240 Гбайт;
• Вспомогательные накопители:
• 2 x SSD OCZ Vertex 4 250 Гбайт;
• М.2 Samsung 850 Evo 250 Гбайт;
• ASUS USB 3.1 Enclosure;
• Операционная система: Windows 10.

Режимы работы и разгон

Если все упростить, то у каждого процессора Intel есть таблица напряжений VID и частоты. Последние в зависимости от нагрузки меняются вместе с напряжением. Узнав данные VID, можно немного поиграться частотами в пределах допустимых диапазонов. Самый правильный вариант – выставить настройки по умолчанию. Тогда процессор должен работать согласно спецификациям: уходить в глубокий C State без нагрузки, в однопоточных заданиях выставлять максимальную частоту и снижать ее при появлении многопоточной нагрузки. Все производители в курсе этого и добавляют в BIOS настройку оптимизации множителей под нагрузкой.

Грубо говоря, i5-7600K должен работать в диапазоне частот 3800-4200 МГц, но после активации функции материнская плата параллельно с этим поднимает напряжение. В результате скорость процессора возрастает, и на первый взгляд это хорошая идея, если бы не несколько «но»!

Во-первых, это не штатный режим и результаты будут завышены. Во-вторых, серьезно возрастает нагрузка на систему питания, де-факто разгон. В-третьих, последние процессоры Intel сильно уменьшились по площади, из-за чего распределять тепло с крышки стало сложнее. Поэтому для старших Kaby Lake потребуется хорошая система охлаждения. В-четвертых, сравнивать результаты тестов материнских плат невозможно из-за хитрых оптимизаций производителей.

К примеру, как бы я ни старался отключить их и заставить процессор работать строго по спецификациям, мне этого сделать не удалось. Именно поэтому целесообразнее проводить каждый тест при определенных настройках. Скажем, нашли вы оптимальные частоту и напряжения, тогда лучше задавать их вручную на каждой плате и сравнивать результаты. Но возникает другая проблема – в таких режимах результаты независимо от модели схожи как две капли воды. Остается лишь тестировать скорости сети, слотов М.2, USB и прочего, чем мы и займемся.

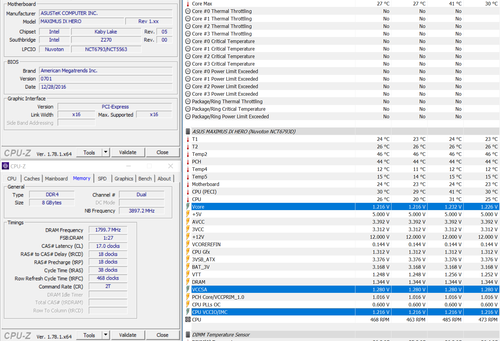

А пока предлагаю посмотреть, какие режимы выставляет ASUS ROG Maximus IX Hero по умолчанию с процессором Intel Core i5-7600K.

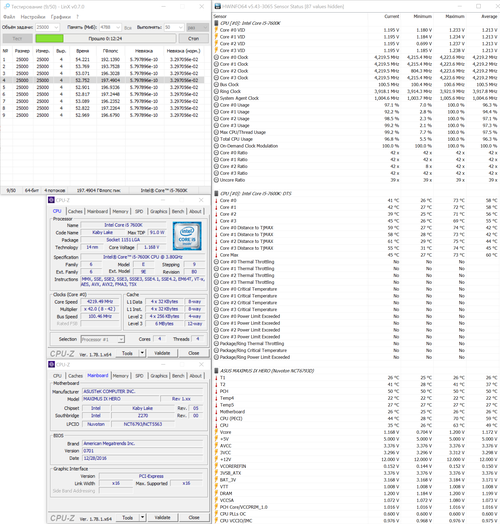

Это первая материнская плата, побывавшая у меня, которая выставила нормальное напряжение vCORE (на уровне 1.185-1.21 В). При этом множитель она зафиксировала на значении 42, что явно не соответствует спецификациям Intel. С такими настройками процессор едва нагрелся до температуры 75°C. Система питания без принудительной вентиляции выдержала эти испытания на отлично.

Рекомендации по разгону

В материнских платах ASUS серии ROG для повышения стабильности следует выставить значения в подменю Internal CPU Power Management: Set IA DC Load Line to 0.01 и Set IA AC Load Line to 0.01. Для систем с воздушным охлаждением (типа Noctua NH-D15S) не следует повышать Vcore выше 1.25 В без скальпирования процессора. Для СВО ограничитесь 1.3 В. Напряжение CPU System Agent необходимо повышать вплоть до 1.35 В для улучшения разгона памяти.

Автоматический режим можно оставлять при наличии хорошего процессора и частот памяти до 3600 МГц. Параметр CPU VCCIO Voltage мало влияет на разгон, но небольшое увеличение напряжения благоприятно скажется на стабильности. Обычно разница между ними составляет около 0.05 В при меньшем значении на CPU VCCIO.

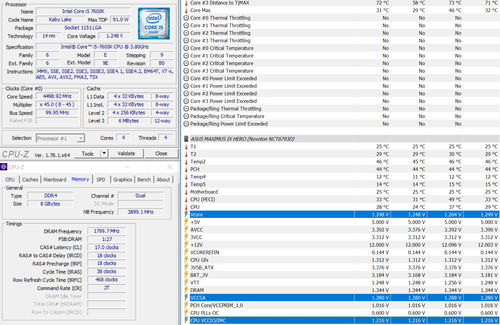

С включенным режимом XMP модель ASUS ROG Maximus IX Hero автоматически выставила нужные напряжения на System Agent и легко прошла проверку на частоте 3600 МГц.

Следующим этапом стал совместный запуск системы с разгоном процессора и оперативной памяти…

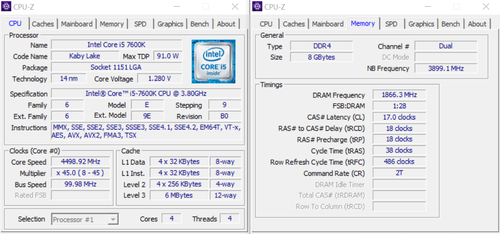

Стандартную проверку на разгон материнская плата прошла успешно. Процессор разогнался до 4.5 ГГц, память работала на частоте 3600 МГц. Все настройки оставлены в Auto.

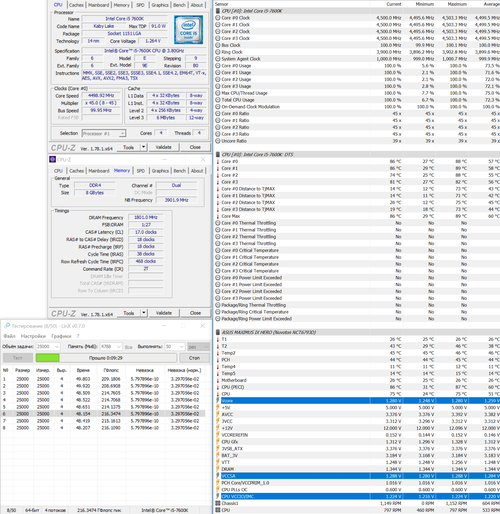

Тест LinX пройден успешно. Среднее напряжение vCore составило 1.26 В, VCCSA – 1.28 В, VCCIO – 1.22 В.

Финальным аккордом стала проверка памяти на максимально стабильную частоту, и здесь ASUS ROG Maximus IX Hero не подвела. Удалось выжать еще несколько мегагерц и довести частоту оперативной памяти до 3733 МГц с приемлемыми таймингами.
