Тестовый стенд, методика тестирования и ПО

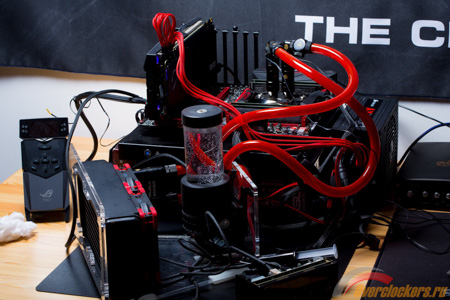

Подробное строение тестового стенда для СЖО приведено в одной из прошлых статей, тут же ограничимся перечнем компонентов.
Конфигурация СЖО
- Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator – Black;
- Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67 PWM (~1560 об/мин);
- Комбо-резервуар: EK-XRES 140 Revo D5 PWM;
- Помпа: EK-D5 PWM G2 Motor, максимальная скорость ~4800 об/мин;
- Датчик потока: AquaComputer Flow sensor high flow USB G1/4;
- Соединение: быстроразъемные соединения, проходные термодатчики, адаптеры 90° с двойным поворотным механизмом Bitspower, с AquaComputer, фитинги Barrow 10/16 мм, шланги PrimoChill 10/16;
- Жидкость: дистиллят.
Конфигурация тестового стенда:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16, @ 4.2 ГГц 1.123 В;
- Система охлаждения процессора: система водяного охлаждения CLC;
- Термоинтерфейс: Thermal Grizzly Kryonaut;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @2800 МГц, 12-12-12-32 1T;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
реклама
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

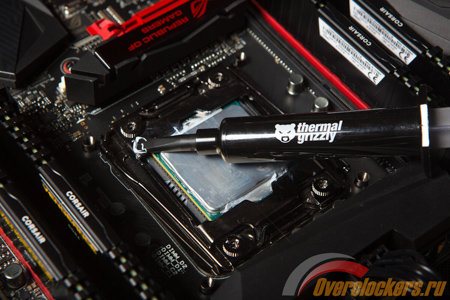

После тестирования различных термопаст и изучения многих аспектов я остановился на Thermal Grizzly Kryonaut, так как ее теплопроводность не изменяется в процессе прогрева. Это позволит уменьшить погрешность в температурах и сделать более объективную и точную общую таблицу.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.6 E1 с объемом задачи 2048 Мбайт в течение 20 минут для каждого режима. Данная операция повторялась дважды с промежутком одна-две минуты. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- Aquacomputer Aquasuite;
- ASUS AI Suite 3;
- Corsair Link 4.
Для наглядности используемые программы объединены в таблицу.
реклама
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Мониторинг скорости потока |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; Corsair Link 4 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.

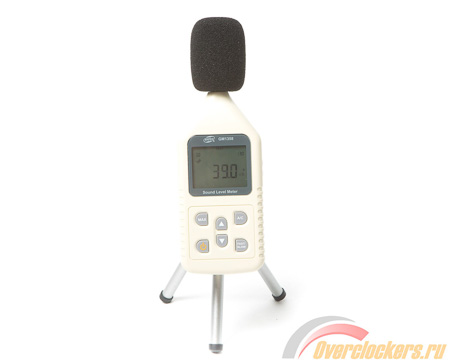

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых проходит тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Управление скоростью работы помпы EK-D5 PWM G2 Motor проходило при помощи программы ASUS AI Suite 3 со встроенным модулем Fan Xpert 3 с возможностью управления через ШИМ.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
Для начала приведем показатели скорости потока при скорости работы помпы 4850 об/мин и оборотах вентиляторов 1560 об/мин.
литров в час
Больше – лучше
Включите JavaScript, чтобы видеть графики
реклама
На графике ниже объединены результаты тестирования температур самого холодного и самого горячего ядер CPU (первое и второе значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Процессорные ядра
Меньше – лучше
Включите JavaScript, чтобы видеть графики

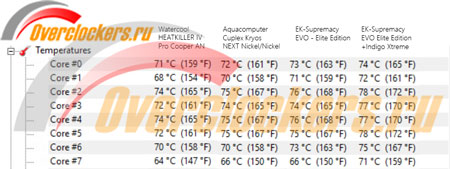

Температура по всем восьми ядрам Intel Core i7-5960X.
Данный график отображает температуру рабочей жидкости на входе и выходе из водоблока процессора.
IN | OUT
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На этом графике приведена температура VRM материнской платы, которая измерялась с помощью встроенного датчика.
Встроенный датчик
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение
Вот и настало время вынести вердикт новым участникам. Начнем мы с третьего места. Не удивляйтесь, что с третьего, поскольку внимательный читатель уже понял, что дополнительный водоблок был добавлен не просто так.
EK-Supremacy Evo Elite Edition
Не с самым плохим, но и не лучшим результатом пришел к финишу EK-Supremacy Evo Elite Edition. Была надежда на термоинтерфейс EK-TIM Indigo Xtreme - Intel 2011-3, но она не оправдалась. Возможно, при других, более ровных контактных поверхностях показатели были бы удачнее. Но это надо проверить, что будет сделано при случае, а пока результат EK-TIM Indigo Xtreme не впечатляет.
О самом водоблоке не могу сказать ничего плохого – качество материала, его обработка и фрезеровка не хуже, чем у оппонента. Внешний вид можно охарактеризовать фразой «просто и красиво». Среди прочих достоинств отметим богатый комплект поставки, поддержку всех современных процессорных разъемов и потенциально перспективный термоинтерфейс.
Но у данного экземпляра Evo Elite Edition присутствует горб на основании, причем большой. Вдобавок он расположен не ровно по центру, а с небольшим смещением, что не соответствует приставке Elite Edition. Можно упрекнуть производителя и в том, что он давно не обновляет микроканальную структуру… с 2012 года, прошло уже четыре года. С учетом тенденции конкурирующих компаний к выпуску новинок, думаю, это дело времени.
И еще пару слов о EK-TIM Indigo Xtreme. Предназначенный для платформы Intel LGA 2011-3 термоинтерфейс получил коэффициент теплопроводности 20 Вт/(м·K). При сравнении с термопастами с уровнем не более 13 Вт/(м·K) это дает надежду на то, что с ним можно добиться лучших температур. И он не высохнет, так как образует металлическую пленку, заполняющую все неровности. И удаляется без повреждения крышки и основания кулера, не лишая гарантии (как ЖМ, въедающийся в медь). Из минусов лишь потребность в ровном основании для равномерного давления и распределения Indigo Xtreme, сложности в нанесении и немалая стоимость. Штатная упаковка предоставляет всего две попытки.
Разберемся с ценами. Стоимость EK-Supremacy Evo Elite Edition находится на отметке 90.12 €; для справки – водоблок EK-Supremacy - Full Nickel стоит 72.27 €, термоинтерфейс EK-TIM Indigo Xtreme – 18.81€. Отсюда следует, что нет никакой разницы, как брать – отдельно или в комплекте. С другой стороны, ватерблок с креплением только под один процессорный разъем стоит еще дешевле (к примеру, EK-Supremacy Evo X99 - Full Nickel – 63.07€), и в этом случае можно сэкономить.
Aquacomputer Cuplex Kryos Next
Теперь о модели Aquacomputer. Водоблок Cuplex Kryos Next получился весьма неплохим и очень интересным. Инженеры компании в очередной раз доказали, что умеют делать хорошо, качественно и красиво.
Конечно, хотелось бы именно его видеть на первом месте, ведь это означало бы, что технология прямых простых каналов еще не исчерпана. И как бы странно это ни звучало, но причина такого результата может крыться в отсутствии небольшого пологого горба на основании. «Дожили, уже просим делать горб, а два года назад за него ругали». Хотя с ровным основанием открывается интересная перспектива использования того же Indigo Xtreme, но это уже другая история.
А что же внешний вид, качество материалов и обработки? С первым все отлично, уверен, модели Cuplex Kryos найдут место в сердцах большинства пользователей. Качество материалов на высоте, придраться можно лишь к обработке, которая местами подкачала. Тем не менее, новичок занимает заслуженное второе место в общем зачете. Возможно, его потеснят модели со встроенным экраном, что крайне интересно; Alex_NIKO уже заказал себе такой, и я думаю об этом.
Производитель просит за Aquacomputer Cuplex Kryos Next Nickel/Nickel всего 84.89€. На первый взгляд не так уж и много на фоне EK-Supremacy Evo Elite Edition, но если сравнивать с EK-Supremacy Evo X99, то разница будет значительнее.
Watercool Heatkiller IV Pro Cooper AN (Intel)
Со второго захода Watercool Heatkiller IV уверенно занял первое место, показав лучший результат. Это производительный и красивый водоблок, причем за самую старшую версию просят всего 84.95€. Более подробный разбор полетов уже был проведен, так что прочие комментарии излишни.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
