Обзор и тестирование комплекта СЖО EK Water Blocks EK-KIT P360: оптом дешевле (страница 7)

Тестовый стенд, методика тестирования и ПО

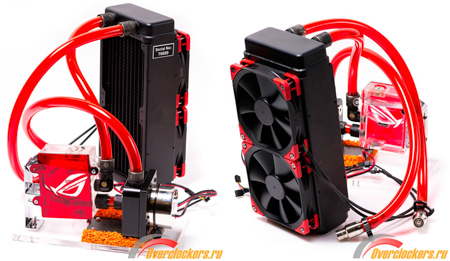

Стенд CLC состоит из следующих компонентов:

• Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator - Black;
• Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67;
• Резервуар: Swiftech Plexiglas Small Form Factor;
• Помпа: Laing D5 5, 4500 об/мин;
• Жидкость: дистиллят 1 л;
• Топ: EK-D5 X-TOP - Acetal + EK-D5 Cover Kit (Nickel) Acetal;
• Соединение: быстроразъемные соединения Koolance с проходными термодатчиками AquaComputer, фитинги EK-CSQ 12/16 мм, адаптеры 90° и 45° G1/4, шланги PrimoChill PrimoFlex Advanced LRT 15.9 / 9.5 мм - Bloodshed Red (PFLEXA-58-R).

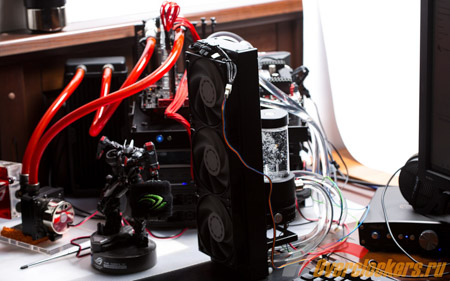

Так все выглядело в сборе.

Конфигурация:

• Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16, @4.3 ГГц 1.148-1.158 В, @4.5 ГГц 1.202 В, Cash 4.0 ГГц 1.125 В;
• Система охлаждения процессора:
• CLC + EK-Supremacy - Full Copper;
• Corsair Hydro Series H100i GTX;
• Corsair Hydro Series H110i GT;
• EK-KIT P360;
• EK-XLC Predator 240;
• Raijintek Triton 360;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @3200 МГц, 14-14-14-34 1T;
• Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
• Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
• Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
• Реобас: Lamptron FC5 V2;
• Корпус: открытый стенд Lian Li PC-T60B (модернизированный).

В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

Методика тестирования и ПО

Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

За мониторинг системы отвечали:

• HWMonitor 1.28;
• HWiNFO64;
• Real Temp 3.80;
• CPU-Z v1.71.1;
• Corsair Link.

Для наглядности используемые программы объединены в таблицу.

Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).

Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

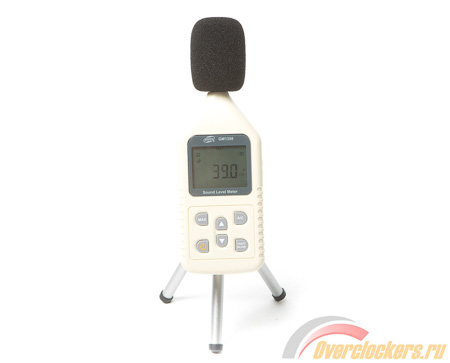

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.

• 30-31 дБ – режим абсолютно бесшумной работы.
• 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
• 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
• 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
• 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.

Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.

Уровень потребляемого электричества

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.

Подготовка к тестированию

Прежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.

Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

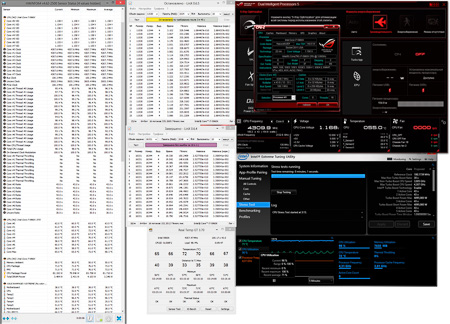

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.

Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.

Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.

Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.

Результаты тестирования

Тест «VS СЖО 3 в 1» – Intel Core i7-5960X @4.3 ГГц 1.148-1.158 В, Cash 4.0 ГГц 1.125 В

На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.

Тест «VS СЖО CLC» – Intel Core i7-5960X @4.5 ГГц 1.202 В, Cash 4.0 ГГц 1.125 В

На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.

Заключение

Вот и подошло время подвести итоги, но на этот раз тестирование не закончилось разочарованием. Более того, теперь я могу сказать, что к продукции компании EK Water Blocks мое отношение изменилось. А как именно и почему – вы узнаете из текста далее.

Но для начала проанализируем полученные в двух тестах данные. В первом тесте, «VS СЖО 3 в 1», картина вполне ожидаемая, благодаря большей площади радиатора, который вдобавок еще и медный. Весомый перевес на стороне EK-KIT P360, а если учесть, что это комплект с помпой D5 и дальнейшими возможностями расширения, то при потребности в них он вполне оправдывает свой ценник. Да и сам герой обзора в целом смотрится интереснее. Ну а если денег нет или расширение контура не планируется, то можно остановить свой выбор и на СЖО класса «3 в 1», стоимость которых намного ниже. Благо они и во втором тесте не сильно-то и уступили.

И раз уж речь пошла о втором режиме тестирования, «VS СЖО CLC», то схватка в нем была более зрелищной. Комплект EK-KIT P360, оснащенный радиатором CoolStream PE 360, с небольшим отрывом, но обошел тестовый стенд CLC со старшим водоблоком EK-Supremacy Full Copper и толстым теплорассеивателем ThermoChill 240 мм High Performance Radiator. Это очень хороший показатель с учетом того, что ThermoChill является ОЕМ производителем радиаторов для EKWB. И стендовый ThermoChill 240 мм это практически ровня радиаторам CoolStream XE и примерно то же самое, что и CoolStream PE 360.

Здесь же отметим, что честь моделей «СЖО 3 в 1» все-таки смогла защитить система Corsair Hydro Series H110i GT. Да, она уступила по уровню шума, но при этом показала достойные температуры, проявив себя лучше, чем в первом тесте. Правда, если убавить обороты, то ее производительность снижается, хотя все температуры остаются на приемлемом уровне. В итоге если нет желания переплачивать 11 000 – 13 000 рублей за комплект CLC и уровень шума особой роли не играет, то некоторые представители класса «СЖО 3 в 1» вполне подойдут. Хотя победа все равно остается за комплектом EK-KIT P360.

А теперь немного подробнее о герое обзора. Словенская компания представила добротный продукт, который идеально подойдет для тех, кто хочет попробовать «что такое водянка». При этом его ценник не зашкаливает, что важно в нынешнее время. Впрочем, если собрать подобный комплект по частям, то (если они не б/у) он выйдет дороже. К примеру, рассматриваемый набор EK-KIT P360 стоит 283 евро, а то же самое, но по отдельности и без учета дополнительных аксессуаров выйдет в 307. Разумеется, в первом случае свободы выбора компонентов меньше, что может не устроить энтузиастов своего дела.

Так что данный комплект подойдет новичкам и тем, кто предпочитает отталкиваться от простого, благо с ним все просто – установил и он работает. А если хотите другой радиатор или помпу, то производитель предоставляет на выбор четыре серии (Slim, Liquid, Performance и Extreme), в каждой из которых несколько моделей. Но, в принципе, с учетом стоимости EK-KIT P360 недостатков у него почти нет. Та же самая СЖО Thermaltake, упомянутая во вступлении, да еще оснащенная алюминиевым радиатором, будет дороже. Как вариант, можно заказать комплект в Китае, но это уже кот в мешке. Что-то достойное можно найти и в Стране восходящего солнца, но не факт, что это не выйдет еще дороже.

Итак, каков же будет вердикт EK Water Blocks EK-KIT P360? Это полноценный универсальный комплект СЖО, собранный из самых доступных (но не самых плохих) комплектующих EK. В его состав входит помпа D5, оснащенная защитой от вибрации, что плюс, а также хорошие вентиляторы и радиатор. Последний из-за большой плотности ребер рассчитан на вертушки с высоким статическим давлением, типа комплектных. А наличие ШИМ-управления всех двигателей поможет сделать систему тихой. Отметим и процессорный водоблок EK-Supremacy EVO, который поддерживает все платформы и является упрощенным в плане внешнего вида, но все же старшим решением. В пользу комплекта говорит и наличие подсветки аксессуаров, упрощающих сборку.

А самое главное – перспективы и возможность дальнейшего расширения контура путем установки водоблока видеокарты и нескольких радиаторов делает будущее начинающего водянщика радужным. Добавим сюда хорошее качество материалов, высокую производительность, простой и понятный процесс установки, и отправляем плюс в карму производителя. К минусам отнесем лишь не самый долгий срок службы штатных вентиляторов и сложности с покупкой «здесь и сейчас».

В итоге модель EK-KIT P360 можно позиционировать не только как решение для начинающих, но и для тех, кто ограничен в средствах, но планирует в дальнейшем расширение системы. Этому способствует и адекватная ценовая политика компании-производителя, которая полностью соответствует качеству ее продукции.

Отдельная благодарность Магомеду М. за доверие и предоставленную на тест СЖО EK Water Blocks EK-KIT P360.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
