Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: AMD APU A10-6800K Richland 4100 МГц;
- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) в режиме DDR3-1600 9-9-9-24-74-1T (отдельно не тестировалась; отборный комплект; отчасти ее возможности по разгону могут проиллюстрировать эти два материала: 1 и 2);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: SmartBuy Ignition 64 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba, S8FM04.6; из этого обзора);
- Для тестов интерфейса SATA: SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Звуковая карта: ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
- Корпус: открытый стенд.
Разгон
Как уже дважды (сначала при изучении элементной базы, затем при изучении параметров BIOS) отмечалось, обе материнские платы напрочь лишены возможности изменения напряжений процессора, все, что мы можем регулировать – это напряжение оперативной памяти.

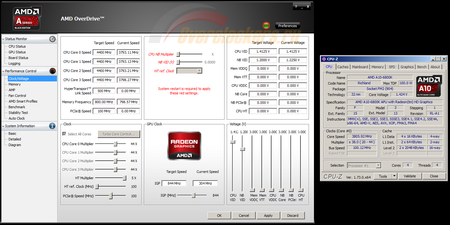

Однако, как это водится, проблема решаема при помощи установки фирменного приложения AMD OverDrive, и мы получаем возможность оперирования напряжениями. Но лишь отчасти: при попытке поднять напряжение CPU Core, как только по показаниям программного мониторинга оно оказывается равным 1.425 В или же выше, множитель процессора (по крайней мере, используемого A10-6800K) фиксируется на значении х38 и в дальнейшем не поддается изменению ни в большую, ни в меньшую сторону.
реклама
Но такое поведение не является уникальным, точно то же самое можно наблюдать на ряде новых моделей материнских плат других производителей, отличие лишь в предельном значении напряжения CPU Core: для стендового A10-6800K в одних случаях это 1.387 В, в других – 1.425 В, согласно программному мониторингу и мультиметру. На самом деле все очень просто: оба этих напряжения являются предельными – одно в штатном режиме, другое – в режиме Turbo Boost.

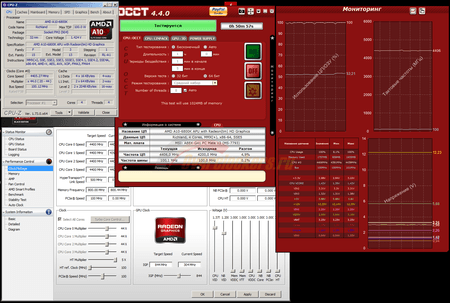

Причем, как можно обнаружить, в AMD OverDrive положение регулятора напряжения CPU Core «1.375» в реальности соответствует напряжению 1.42 В. При таком напряжении используемый экземпляр A10-6800K способен на работу при частоте 4400 МГц, которую мы и получили на обеих платах.
К сожалению, это все, на что можно рассчитывать.
Тестирование производительности
Методика тестирования
реклама
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности, фиксировалась:
- По ядрам (CPU Core) на значении 4100 МГц;
- Северного моста, интегрированного в процессор (CPU NB Core) – на значении 1800 МГц.
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1600 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T.
Тесты производительности процессора и памяти
- AIDA64 5.20.3489 Beta, встроенные тесты кэша и памяти, GPGPU. Итоговый результат обоих – в виде скриншотов, второй запуск;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- LinX 0.6.4 x64 (без AVX, объем задачи: 18625; память: 2560 Мбайт). Итоговый результат – лучший из пяти проходов;
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Physics Score (очки), Graphics Score (очки), количество кадров в секунду в графических тестах и Physics Test (fps, количество кадров в секунду). Итоговый результат – лучший из трех замеров;
- Unigine Heaven Benchmark 4.0 (разрешение: 1920 х 1080, полноэкранное; API: DirectX11; качество: низкое; тесселяция: нет; AA: нет). Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров;
- Sleeping Dogs, встроенный тест производительности (разрешение: 1920 x 1080; уровень графики: средний). Итоговый результат – средний fps (количество кадров в секунду) из трех замеров.
Результаты тестирования
Тестирование интерфейсов USB 3.0 и SATA3
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.

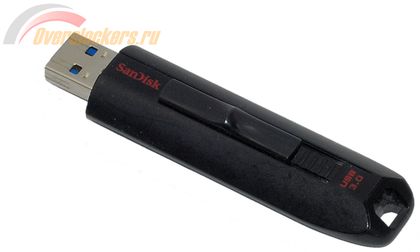

Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами SSD-накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 2
реклама
Интерфейс USB 3.0
Тестирование звукового тракта

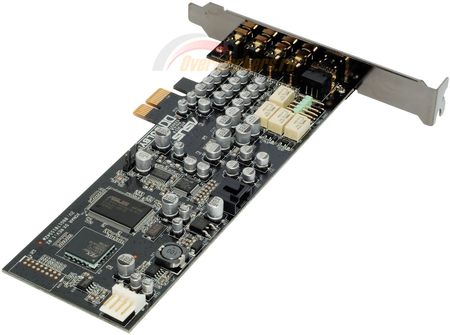

Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проходить в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы.

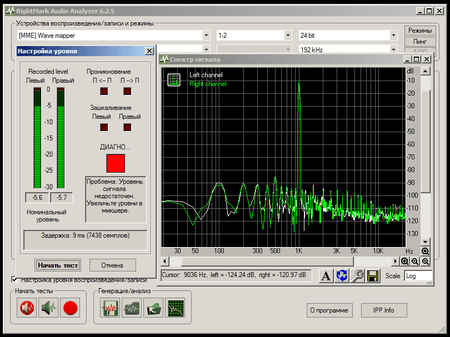

И снова RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестирования прилагается.
Заключение
Скучно и неинтересно. Увы, но лишь так можно сказать про протестированные модели MSI A88X-G41 PC Mate и MSI A88X-G41 PC Mate V2. При всех неплохих исходных данных, вроде флагманского набора системной логики AMD A88X, радиатора на подсистеме питания процессора и отсутствия перегревов, какой-либо полноценный разгон невозможен. Оный напрочь заблокирован инженерами MSI, причем явно из побуждений маркетингового характера.
Да, с помощью AMD OverDrive можно поиграться напряжением ЦП, но делать это придется в узких пределах попавшегося экземпляра – потолком станет его VID в режиме Turbo Boost. В итоге приобретать какую-либо из этих моделей для разгона нет смысла. Извините, но при таком бюджете можно купить, например, рассмотренную ранее ASRock FM2A78 Pro3+, получив четыре, а не два слота памяти, те же шесть SATA 6 Гбит/с (кстати, еще одно доказательство «маркетинговости» A88X-G41 PC Mate, но уже обеих: для такой функциональности достаточно A78, а возможности A88X остаются незадействованными), да еще и доступ к разгону. При этом стоит она на 500 рублей дешевле.
И в целом остается ощущение раздутости «новой» модели MSI A88X-G41 PC Mate V2. Похоже, что фактически оная выпущена исключительно с одной целью: формально внедрить в модельный ряд материнских плат поддержку процессоров AMD Godavari. Но сделать (внимание!) это таким максимально «эффективным» образом, чтобы пользователи уже купленных MSI A88X-G41 PC Mate (без приставки «V2») не могли просто лишь обновить BIOS, а, задавшись целью обновиться, были вынуждены покупать и новую системную плату тоже. Либо пользоваться неофициальной особенностью того, что Godavari (по отзывам) все-таки работают в материнских платах с BIOS для Kaveri, хотя могут неправильно опознаваться. Некрасиво…
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование материнские платы MSI A88X-G41 PC Mate и MSI A88X-G41 PC Mate V2.
