Дизайн, прочая элементная база и особенности

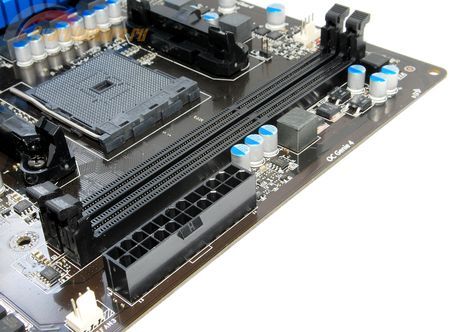

Обе материнские платы рассчитаны на установку всего двух модулей оперативной памяти (по одному на канал). Частоты работы памяти – от 1333 до 2133 МГц (в интерфейсе BIOS доступна возможность установки частот 800, 1066, 1333, 1600, 1866, 2133 и 2400 МГц).
Никаких оговорок серии «это только в режиме разгона» нет, хотя нужно помнить тот факт, что у процессоров AMD официальная поддержка частот зависит от модели процессора. Например, CPU серии A4 и некоторые A6/A8 официально поддерживают только 1600 МГц (хотя технически необходимые множители есть).
Сами слоты памяти оснащены защелками с обеих сторон, и с установленными видеокартами никаких конфликтов не наблюдается – расстояние между ними и слотом для видеокарты приличное.
реклама

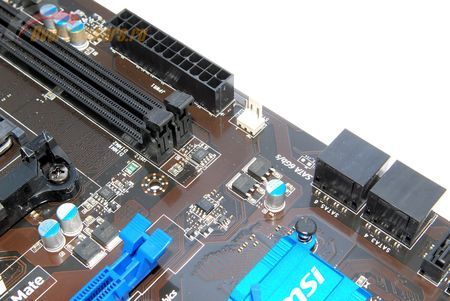

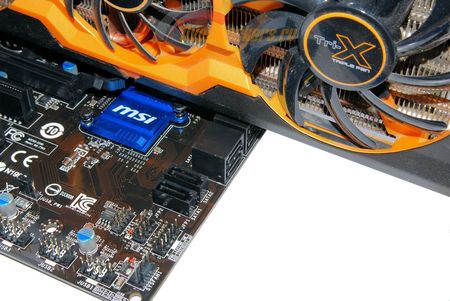

А вот с расположенными ниже шестью портами SATA 6 Гбит/с есть некоторые трудности. Во-первых, два из них будут накрыты кожухом крупногабаритной видеокарты.
Доступ не перекрыт полностью и эксплуатировать можно, благо инженеры MSI предусмотрительно ориентировали разъемы параллельно плоскости платы, однако изменение конфигурации дискового массива будет несколько затруднено.

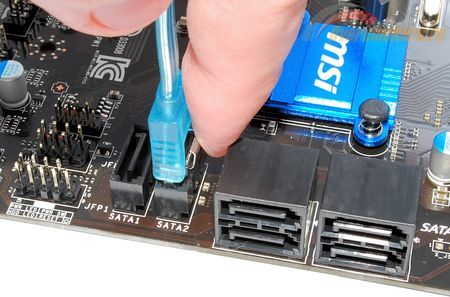

Во-вторых, еще один сюрприз будет ожидать тех, кто пользуется кабелями SATA с защелками на разъемах.
Вертикально ориентированные к плоскости платы разъемы SATA расположены слишком близко к горизонтальным. Эти замечания справедливы по отношению к обеим ревизиям.
Кстати говоря, используемый набор системной логики AMD A88X поддерживает восемь SATA 6 Гбит/с, а не шесть. А здесь с тем же успехом мог использоваться менее «модный» AMD A78.
реклама

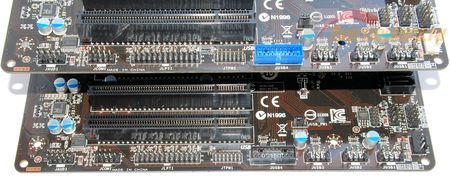

Нижний край плат идентичен, отличие только в цветовой гамме колодки USB 3.0 (на V2 она черная, а не синяя).
Здесь мы обнаружим три колодки USB 2.0/1.1 для подключения шести портов, одну колодку USB 3.0/2.0/1.1 для подключения двух портов (все указанные разъемы USB реализованы силами набора системной логики AMD A88X, дополнительные контроллеры отсутствуют) и по одной колодке модуля шифрования TPM, LPT и COM.
Правый край плат тоже идентичен.

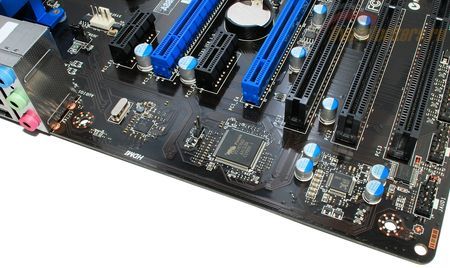

Гигабитный сетевой контроллер Realtek RTL8111E, контроллер ввода-вывода Fintek F71878AD (обеспечивает мониторинг температур и регулировку оборотов вентиляторов, работу COM, LPT и PS/2) и аудиоконтроллер Realtek ALC887 (лишенный каких-либо усилителей, изоляций аудиотракта, теплых ламповых конденсаторов на жидкостном электролите и прочего).
Интерфейсные панели

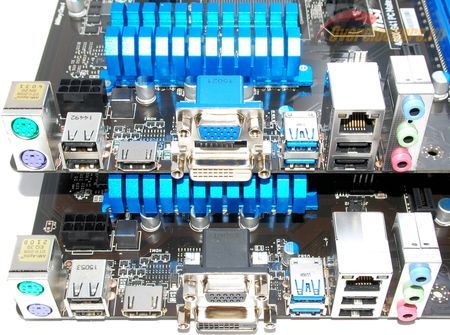

Задние интерфейсные панели рассматриваемых моделей также идентичны.
- Два PS/2 для подключения мыши и клавиатуры;
- Два USB 2.0/1.1;
- Один HDMI;
- Один DVI-D и один D-Sub;
- Два 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.

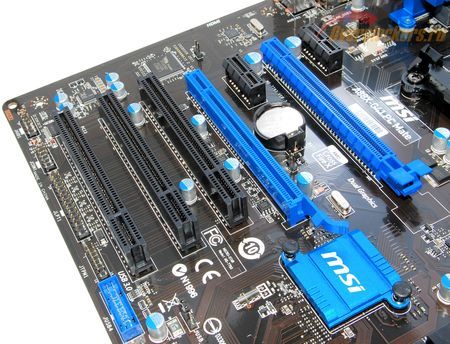

Слоты расширения
Разницы между платами нет и здесь,…
… только на V2 все слоты черные.
реклама

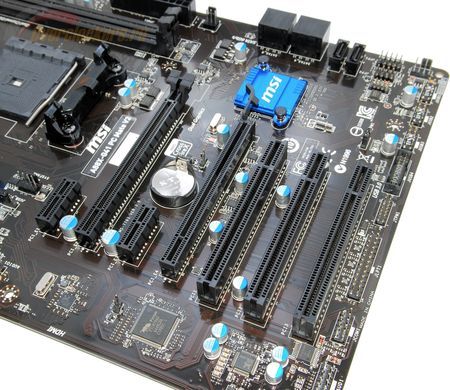

Два PEG, из которых полноценным PCI-Express x16, подключенным к процессору, является лишь верхний слот (версия интерфейса зависит от CPU), второй же слот на деле PCI-Express 2.0 x4 и подключен к набору системной логики. Два PCI-E 2.0 x1 и три слота PCI.

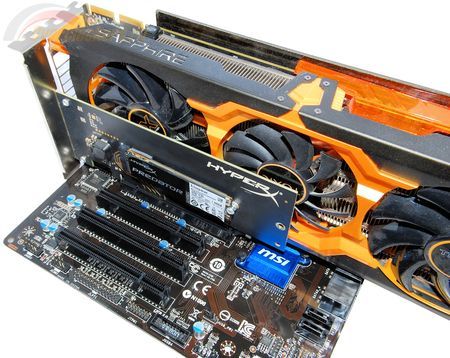

Набор слотов в целом очень хороший, однако при установке и эксплуатации видеокарты с двухслотовой системой охлаждения стоит учитывать, что один PCI-E x1 будет заблокирован, а второй PEG, при его задействовании, например, при установке SSD с интерфейсом PCI-Express, будет препятствовать нормальной циркуляции воздуха через систему охлаждения видеокарты.
Использованная в качестве примера Sapphire Radeon HD 280X хоть и является очень крупной, по толщине массива она вполне соответствует многим видеокартам более низкого класса. Поэтому более логичным было бы размещение второго PEG хотя бы на один шаг ниже.
