Обзор и тестирование материнских плат MSI A88X-G41 PC Mate и MSI A88X-G41 PC Mate V2 (страница 4)
реклама
Аппаратная составляющая BIOS

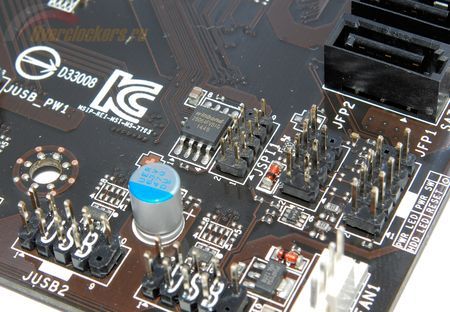

Здесь все просто и незатейливо. В правом нижнем углу платы установлена несъемная микросхема флеш-памяти BIOS производства Winbond 25Q64FVSIQ ёмкостью 64 Мбит, а рядом с ней расположена колодка JSPI1 для прямого программирования в случае аварийного повреждения содержимого микросхемы и невозможности запуска платы.

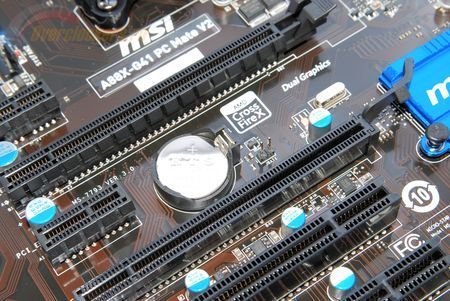

Батарейку и перемычку сброса инженеры MSI разместили между слотами PEG.
реклама
Да-да, для обнуления неудачных настроек пользователю придется не просто заглядывать в системный блок, но еще и снимать видеокарту.
Кроме того, материнские платы могут похвастать двумя перемычками дежурного питания на портах USB. Одна расположена у нижнего края платы, вторая – за колодкой аудиоразъемов задней интерфейсной панели.
Возможности BIOS Setup
Параметр / Модель |
|
|
Материнская плата |
|
|
Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | 17.9 за 15 декабря 2014 года | 18.2 за 7 мая 2015 года |
BCLK | От 100 до 105 МГц с шагом 1 МГц | От 100 до 105 МГц с шагом 1 МГц |
Оперативная память, МГц | Поддержка XMP DDR3 800, 1066, 1333, 1600, 1866, 2133, 2400 |
Поддержка XMP DDR3 800, 1066, 1333, 1600, 1866, 2133, 2400 |
Множитель процессора CPU Core |
От 8 до 63 с шагом 1 | От 8 до 63 с шагом 1 |
Множитель процессора CPU NB Core |
От 8 до 31 с шагом 1 | От 8 до 31 с шагом 1 |
Target TDP | От 45 до 100 Вт с шагом 1 Вт | От 45 до 100 Вт с шагом 1 Вт |
Частота графического ядра | Есть, с возрастающим по единице шагом начиная с 13, от 443 до 1995 МГц | Есть, с возрастающим по единице шагом начиная с 13, от 443 до 1995 МГц |
Напряжение CPU Core | Параметр отсутствует | Параметр отсутствует |
Напряжение CPU NB Core | Параметр отсутствует | Параметр отсутствует |
Напряжение графического ядра | Параметр отсутствует | Параметр отсутствует |
Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Параметр отсутствует | Параметр отсутствует |
Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | Параметр отсутствует | Параметр отсутствует |
Напряжение оперативной памяти | Есть, 1.35, 1.50, 1.65, 1.80 В | Есть, 1.35, 1.50, 1.65, 1.80 В |
Напряжение набора системной логики (чипсета) | Параметр отсутствует | Параметр отсутствует |
Интерфейс BIOS | Графический, восемь языков, в том числе русский | Графический, восемь языков, в том числе русский |
Функционал BIOS | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
Локализация интерфейса на русский язык | Есть | Есть |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено | По умолчанию отключено |
Setup BIOS: MSI A88X-G41 PC Mate
«Заводская» версия BIOS – 17.9. Она является наиболее новой из официально доступных на момент тестирования.
реклама
Setup BIOS: MSI A88X-G41 PC Mate V2
«Заводская» версия BIOS – 18.0. Произведено обновление до 18.2 (наиболее новой версии из официально доступных на момент тестирования).
